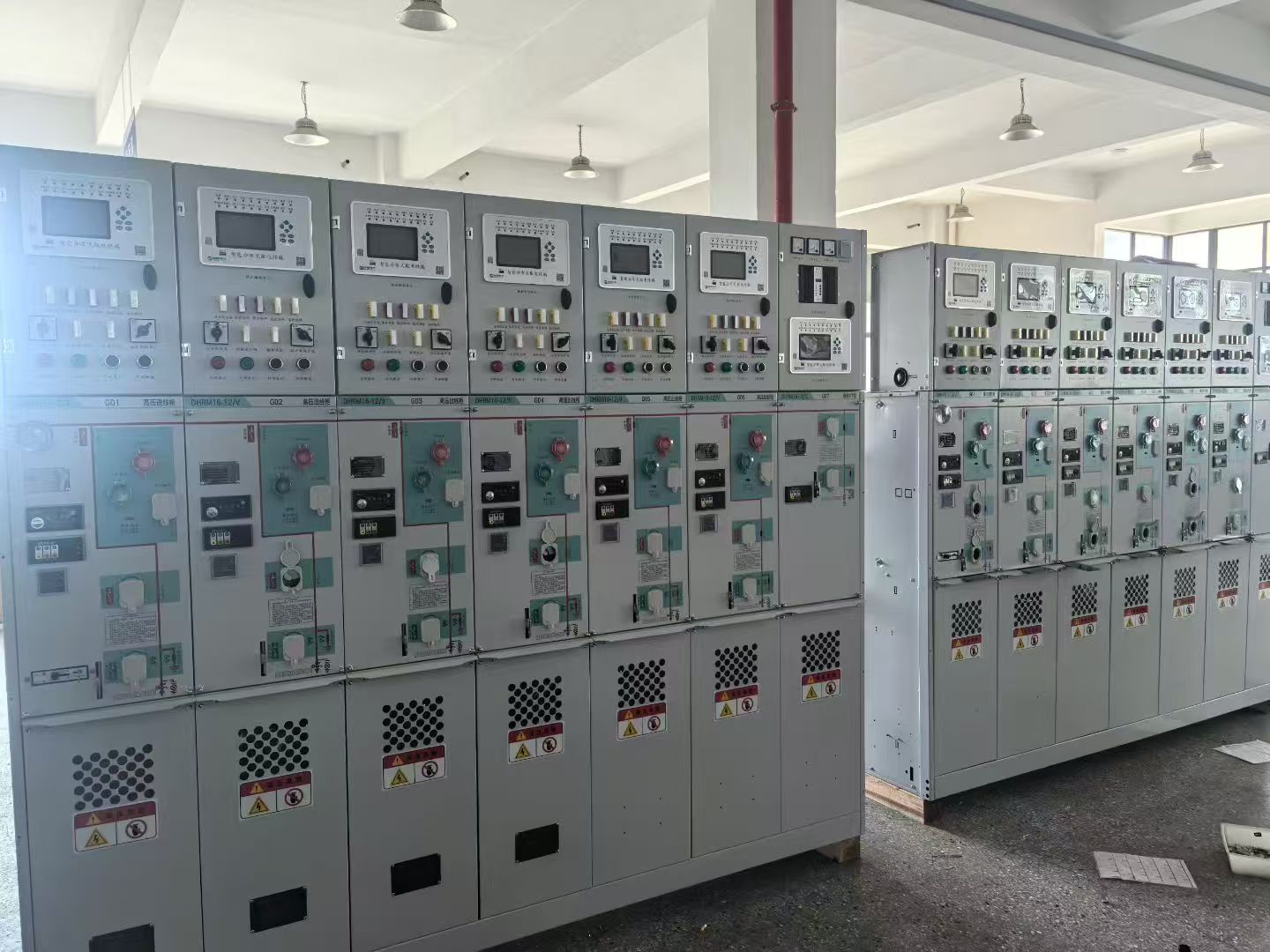

На фоне глобальной волны модернизации распределительных сетей зарубежные рынки, включая Ближний Восток, Юго-Восточную Азию, Центральную Азию и Африку, переживают бум развития энергетической инфраструктуры. Однако в этих регионах часто наблюдаются суровые условия окружающей среды, такие как сильная жара, повсеместная пыль и песок, высокая влажность и солевые брызги, а также сильный холод и большая высота. В таких неблагоприятных условиях обычное электрораспределительное оборудование очень чувствительно к критическим отказам, таким как пробои изоляции, механическое заклинивание и сильная коррозия. Чтобы решить эти проблемы,Распределительное устройство с элегазовой изоляцией (C-GIS)— характеризующийся своей полностью герметичной, не требующей обслуживания и высокой надежностью — быстро становится предпочтительным решением для инженеров сетей, работающих в экстремальных условиях.
Для зарубежных клиентов «длительный срок службы» и «незначительные затраты на техническое обслуживание» являются не просто техническими характеристиками, а представляют собой основную ценность для бизнеса за счет снижения совокупной стоимости владения (TCO). Преимущества распределительных устройств с элегазовой изоляцией в этом отношении очевидны по трем направлениям:
Во-первых, это его исключительная устойчивость к экстремальным условиям. Основные компоненты оборудования, находящиеся под напряжением, полностью изолированы внутри бензобака из нержавеющей стали, обычно достигая степени защиты IP67. Эта полностью закрытая конструкция делает оборудование невосприимчивым к высоким температурам и мелкому песку пустынь Ближнего Востока, высокой влажности и соленым брызгам тропических лесов Юго-Восточной Азии, а также проблемам конденсации, возникающим в холодных регионах России. Во-вторых, оборудование имеет сверхдлительный механический срок службы и не требует технического обслуживания. Его внутренний рабочий механизм специально разработан, чтобы выдерживать более 10 000 механических операций, а общий расчетный срок службы составляет до 30 лет. Это значительно снижает высокие затраты, связанные с ручными проверками и техническим обслуживанием в отдаленных зарубежных точках. Наконец, он обеспечивает превосходную безопасность и надежность. Газ SF6 обеспечивает превосходные характеристики гашения дуги; в сочетании с прочной конструкцией бензобака и конструкцией канала сброса давления это обеспечивает оборудованию высокую устойчивость к внутренней дуге, гарантируя непрерывное и безопасное электропитание даже при колебаниях в сети или в суровых условиях эксплуатации.
По сравнению с традиционными распределительными устройствами с воздушной изоляцией (AIS), распределительные устройства с элегазовой изоляцией (КРУЭ) обеспечивают преимущества поколений по нескольким ключевым показателям. Что касается использования пространства, исключительно высокая диэлектрическая прочность газа SF6 позволяет блоку КРУЭ занимать лишь от одной трети до одной пятой объема традиционного АИС, сокращая занимаемую площадь более чем на 70%. Это обеспечивает значительную экономию затрат на гражданское строительство для зарубежных инфраструктурных проектов, особенно для компактных городских подстанций или проектов модернизации, где пространство имеет большое значение.
С точки зрения экологической устойчивости и стоимости жизненного цикла традиционные блоки AIS склонны к накоплению пыли и проникновению влаги; На изоляционных поверхностях могут образовываться проводящие пленки, что приводит к пробоям, а в прибрежных районах металлические корпуса быстро корродируют. Напротив, внутренняя изоляция КРУЭ не зависит от внешней влажности или загрязнения. Хотя первоначальная стоимость приобретения ГИС может быть немного выше, ее практически не требующая обслуживания природа снижает незапланированные простои и частоту устранения неполадок более чем на 80%, что делает ее общую экономическую ценность намного выше, чем у традиционных АИС в долгосрочной перспективе.
Надежность элегазовой КРУЭ обусловлена точными физическими механизмами и структурной конструкцией. Что касается свойств газа, SF6 является электроотрицательным газом, который сильно захватывает свободные электроны с образованием отрицательных ионов, а его диэлектрическая прочность в 2,5–3 раза выше, чем у воздуха. Работая в сочетании с вакуумными или элегазовыми камерами гашения дуги, он быстро прерывает токи короткого замыкания и предотвращает повторное зажигание дуги.
Что касается конструкции, то процесс герметизации бензобака имеет первостепенное значение. В высококачественных установках GIS используются роботизированные автоматизированные технологии герметизации и сварки, обеспечивающие равномерные и прочные сварные швы. Перед отправкой с завода каждая установка проходит высокоточную гелиевую масс-спектрометрическую проверку на герметичность, строго ограничивая годовую скорость утечки газа в пределах 0,1% или даже 0,05%. Дополнительно бензобак оснащен взрывозащищенным каналом сброса давления; в случае чрезвычайной внутренней неисправности он мгновенно выпускает газ под высоким давлением, обеспечивая безопасность обслуживающего персонала и окружающего оборудования.
Распределительное устройство с элегазовой изоляцией (КРУЭ) демонстрирует исключительную адаптируемость к уникальным условиям эксплуатации, встречающимся на зарубежных рынках:
В пустынных регионах Ближнего Востока, где наблюдается сильная жара (более 50°C) и пыль, полностью герметичная конструкция распределительного устройства эффективно предотвращает попадание пыли в приводной механизм, тем самым избегая высыхания смазки и механического заклинивания. В прибрежных и островных регионах Юго-Восточной Азии среда с высокой соленостью часто приводит к ухудшению изоляции традиционного оборудования; Распределительное устройство не только обеспечивает превосходную коррозионную стойкость, но и наличие внутри сухого газа SF6 полностью исключает риск поверхностного пробоя. В высокогорных холодных регионах Центральной Азии и России конденсат, вызванный резкими суточными колебаниями температуры, представляет собой серьезную угрозу для электросетей; Распределительное устройство не подвержено влиянию ухудшения характеристик изоляции, обычно вызванного низким атмосферным давлением, и существенно исключает аварии из-за короткого замыкания, вызванные конденсацией. Кроме того, компактный размер распределительного устройства является существенным преимуществом в условиях ограниченного пространства, например, на городских подземных подстанциях.
Чтобы обеспечить безупречную работу в зарубежных проектах, инженеры-электрики при выборе оборудования должны сосредоточиться на следующих четырех основных технических аспектах:
1. Электрические характеристики: убедитесь, что номинальное напряжение (например, 12 кВ/24 кВ/35 кВ), номинальный ток (630 А/1250 А) и номинальный ток отключения при коротком замыкании (например, 25 кА/31,5 кА) соответствуют пиковой нагрузке местной сети и требованиям по устойчивости к короткому замыканию.
2. Классы герметичности и защиты. Требуйте от производителя предоставления подтверждения степени защиты бензобака IP67 и обращайте пристальное внимание на годовую скорость утечек (предпочтительны продукты с уровнем ≤0,1%), а также отчет об обнаружении утечек с помощью гелиевой масс-спектрометрии.
3. Устойчивость к воздействию окружающей среды. Проверьте диапазон рабочих температур оборудования (например, широкий диапазон от -40°C до +55°C) и его способность работать без снижения характеристик на больших высотах (например, выше 3000 метров).
4. Механический и эксплуатационный срок службы: Требуйте протоколов типовых испытаний, подтверждающих, что механический срок службы выключателей нагрузки и автоматических выключателей соответствует стандарту в 10 000 операций или более. Подводя итог, можно сказать, что распределительное устройство с элегазовой изоляцией — с его полностью герметичной изоляционной конструкцией, исключительной устойчивостью к суровым условиям окружающей среды и увеличенным сроком службы без обслуживания — демонстрирует незаменимую техническую ценность в сложных условиях эксплуатации за рубежом. Он служит не просто частью оборудования для распределения электроэнергии, но и надежной основой для обеспечения долгосрочной и стабильной работы зарубежной инфраструктуры и снижения общих затрат на эксплуатацию и техническое обслуживание в течение жизненного цикла.
Если вы ищете высоконадежные решения по распределению электроэнергии для зарубежных проектов или вам требуется индивидуальный подбор оборудования с учетом конкретных экстремальных условий эксплуатации, свяжитесь с нашей технической командой.Джунрей Электрикготова предоставить детальное техническое задание и профессиональную инженерную поддержку для обеспечения успешной реализации вашего проекта.
