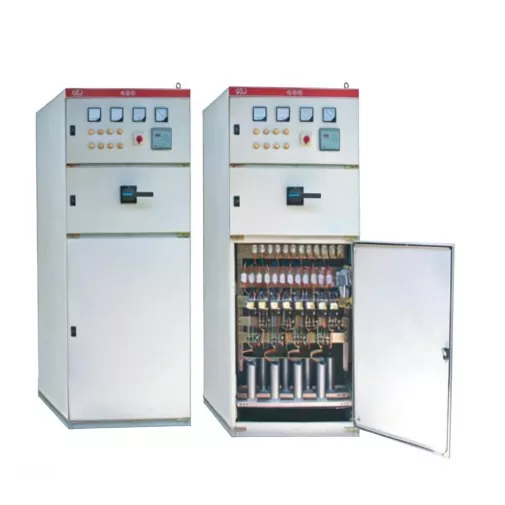

ДжунрейобеспечиваетШкаф компенсации реактивной мощности GGJчтобы помочь промышленным объектам улучшить коэффициент мощности, снизить потери реактивной мощности и оптимизировать распределение низковольтной электроэнергии. Этот шкаф, предназначенный для приложений с переменными электрическими нагрузками, автоматически регулирует компенсацию реактивной мощности, чтобы обеспечить более стабильную работу системы, улучшить использование трансформатора и помочь предприятиям более эффективно управлять расходами на электроэнергию.
Шкаф компенсации реактивной мощности GGJ является важным компонентом низковольтных систем распределения электроэнергии, особенно на заводах и коммерческих объектах со значительными индуктивными нагрузками. Переключая батареи конденсаторов в соответствии с изменением спроса на электроэнергию, он компенсирует реактивную мощность, повышает коэффициент мощности и снижает ненужный ток в распределительных линиях. Выбор подходящей компенсационной способности, метода управления и конфигурации защиты от гармоник помогает обеспечить надежную работу и долгосрочную ценность. В этом руководстве объясняется, как работает оборудование, его технические характеристики, основные преимущества, типичные области применения и факторы, которые покупатели должны учитывать перед покупкой.
Шкаф компенсации реактивной мощности GGJ — это низковольтный электрический узел, предназначенный для повышения коэффициента мощности путем компенсации реактивной мощности в распределительной электрической сети. Обычно он объединяет батареи конденсаторов, коммутационные компоненты, контроллер компенсации, защитные устройства и металлический корпус в одну скоординированную систему.
На промышленных объектах электрическому оборудованию, такому как асинхронные двигатели, насосы, компрессоры и вентиляторы, требуется реактивная мощность для создания магнитных полей. Хотя эта мощность необходима для работы оборудования, чрезмерный реактивный ток увеличивает ток, протекающий через кабели и трансформаторы, не внося прямого вклада в полезную механическую мощность.
Шкаф GGJ решает эту проблему, подавая емкостную реактивную мощность рядом с распределительной системой. Это уменьшает количество реактивной мощности, которая должна быть получена из восходящей сети, и помогает улучшить общий коэффициент мощности.
Продукт Junray предназначен для заводских систем распределения электроэнергии и других приложений, где автоматическая компенсация может способствовать управлению энергопотреблением и использованию оборудования. В зависимости от требований проекта шкаф может быть сконфигурирован для различных компенсационных мощностей и условий установки.
Подробные сведения о продукте и информацию о конфигурации см. на странице продукта «Шкаф компенсации реактивной мощности GGJ».
Принцип работы шкафа компенсации реактивной мощности GGJ основан на согласовании реактивной мощности нагрузки с соответствующим емкостным источником питания. Этот процесс помогает снизить ненужный реактивный ток и улучшить соотношение между активной и полной мощностью.
Интеллектуальный компенсационный контроллер контролирует электрические параметры с помощью сигналов измерения напряжения и тока. На основании измеренного коэффициента мощности и настроенных настроек управления он определяет, следует ли подключать или отключать дополнительные конденсаторные ступени.
Когда завод запускает дополнительные двигатели или производственное оборудование, потребность в реактивной мощности может увеличиться. Контроллер может включать подходящие конденсаторные ступени для обеспечения дополнительной компенсации. Когда оборудование останавливается и потребность снижается, контроллер может отключить ненужные ступени, чтобы снизить риск сверхкомпенсации.
Коэффициент мощности показывает, насколько эффективно электрическая система преобразует подаваемую полную мощность в активную мощность. Низкий коэффициент мощности обычно означает, что для передачи заданного количества активной мощности требуется больший ток.
Для упрощенной однофазной или сбалансированной трехфазной системы в синусоидальных условиях зависимость может быть выражена как:
Коэффициент мощности = Активная мощность / Полная мощность
Повышение коэффициента мощности может снизить потери, связанные с током, в кабелях и трансформаторах, при условии, что система правильно спроектирована и эксплуатируется. Фактическая выгода зависит от существующего профиля нагрузки, сопротивления проводника, часов работы, тарифа на электроэнергию и настроек компенсации.
В установках со значительными нелинейными нагрузками также важны измерения гармоник. Банки конденсаторов могут взаимодействовать с импедансом системы и потенциально усиливать определенные гармоники. Поэтому правильно спроектированное решение может потребовать последовательных реакторов или отдельного оборудования для подавления гармоник.
Перед покупкой шкафа компенсации реактивной мощности GGJ покупатели должны проверить его номинальное напряжение, частоту, компенсационную способность, стратегию управления, защиту корпуса и конструкционные материалы. Эти параметры определяют, соответствует ли оборудование системе электрораспределения и условиям эксплуатации.
| Параметр | Спецификация продукта Джунрей | Рассмотрение выбора |
|---|---|---|
| Номинальное напряжение | 380 В переменного тока | Убедитесь в совместимости с напряжением распределительной сети на объекте. |
| Номинальная частота | 50 Гц | Соответствуйте частоте местной электросети. |
| Компенсационная способность | 50–500 квар, по индивидуальному заказу | Рассчитайте требуемую мощность на основе измеренной или оцененной нагрузки. |
| Диапазон компенсации коэффициента мощности | 0,8–0,99 | Определите цель в соответствии с требованиями коммунальных предприятий и условиями эксплуатации. |
| Режим переключения | Интеллектуальное динамическое переключение при пересечении нуля | Оцените колебания нагрузки и частоту коммутации. |
| Уровень защиты | IP30 | Проверьте, подходят ли условия для установки внутри помещения. |
| Материал шкафа | Профиль стальной 8МФ и холоднокатаный стальной лист с пластиковым напылением | Учитывайте прочность конструкции, подверженность коррозии и доступ для обслуживания. |
| Способ установки | Напольный | Оставьте достаточно места для установки, вентиляции и обслуживания. |
Примечание. Технические характеристики основаны на указанной информации о продукте. Перед размещением заказа окончательные номинальные характеристики, выбор компонентов и меры защиты должны быть согласованы с Junray в соответствии с требованиями проекта.
Продукт поддерживает различные схемы компенсации конденсаторов, включая конфигурации звезды (Y), треугольника (Δ) и комбинированной конфигурации Y+Δ. Варианты связи, перечисленные для продукта, включают интерфейсы RS-232/RS-485 и дополнительные модули беспроводной связи или GPRS для удаленной связи, в зависимости от выбранной конфигурации.
Эти опции позволяют инженерам рассматривать шкаф как часть более широкой системы мониторинга и управления электропитанием, а не как изолированный компонент.
Правильно выбранный шкаф компенсации реактивной мощности может обеспечить ряд эксплуатационных и финансовых преимуществ. Результаты варьируются в зависимости от характеристик нагрузки, конструкции системы и местной политики выставления счетов за электроэнергию.
Автоматическое переключение конденсаторов помогает системе распределения реагировать на изменение спроса на реактивную мощность. Повышение коэффициента мощности может помочь предприятиям удовлетворить требования коммунальных предприятий и снизить расходы, связанные с коэффициентом мощности, где это применимо. Фактические результаты должны быть проверены посредством электрических измерений после ввода в эксплуатацию.
Реактивный ток способствует потерям тока в проводниках и трансформаторах. За счет уменьшения реактивного тока, подаваемого от вышестоящего оборудования, компенсация может снизить эти потери при подходящих условиях эксплуатации. Величина снижения потерь зависит от электрической сети и места расположения компенсационного оборудования.
Трансформаторы имеют ограничения, основанные на полной мощности, а не только на активной мощности. Когда реактивная мощность занимает значительную часть доступной мощности, у трансформатора может быть меньше мощности для дополнительных активных нагрузок. Коррекция коэффициента мощности может высвободить некоторую полную мощность для нужд производства, хотя фактическую полезную мощность все равно необходимо сверять с номиналами трансформатора и температурными ограничениями.
Динамическая компенсация может учитывать изменения, вызванные запуском двигателя, изменением производственных графиков и различными эксплуатационными нагрузками. Переключение при переходе через нуль предназначено для уменьшения переходных процессов переключения при подходящих условиях эксплуатации. Правильная координация защиты и ввод в эксплуатацию остаются важными для надежной работы.
Меньший реактивный ток, уменьшенные электрические потери и улучшенный коэффициент мощности могут способствовать снижению эксплуатационных расходов. При практической оценке инвестиций необходимо сравнить затраты на покупку и установку шкафа с ожидаемой экономией, требованиями к техническому обслуживанию, часами работы и структурой тарифов на электроэнергию на объекте.
Шкаф компенсации реактивной мощности GGJ подходит для низковольтных распределительных систем, где индуктивные нагрузки создают значительную потребность в реактивной мощности. Типичные области применения включают следующее.
На предприятиях с многочисленными преобразователями частоты, выпрямителями, сварочными аппаратами или другими нелинейными нагрузками перед установкой обычных конденсаторных компенсаторов следует оценить гармонические искажения. В зависимости от результатов измерений для данного применения может оказаться более подходящим шкаф с подходящими реакторами или специальным фильтром активной мощности.
Узнайте больше о дополнительных решениях по обеспечению качества электроэнергии на веб-сайте низковольтного электрооборудования Junray.
Выбор подходящего шкафа компенсации реактивной мощности GGJ требует большего, чем просто выбор мощности в зависимости от размера трансформатора. Инженеры должны оценить фактическую потребность в реактивной мощности, изменение нагрузки, гармонические условия, ограничения при установке и применимые электрические требования.
Собирайте измерения качества электроэнергии в течение репрезентативных периодов эксплуатации. Записывайте активную мощность, реактивную мощность, коэффициент мощности, напряжение, ток и изменение нагрузки, где это возможно. Измерения, проведенные только во время работы с малой нагрузкой, могут не отражать компенсацию, необходимую во время пиков производства.
Обычно используемый предварительный расчет необходимой емкости конденсатора:
Qc = P × (tan φ₁ − tan φ₂)
Здесь Qc — требуемая компенсационная мощность в квар, P — активная мощность в кВт, φ₁ — начальный угол коэффициента мощности, а φ₂ — целевой угол коэффициента мощности.
Эта формула дает оценку соответствующих условий эксплуатации. Окончательный проект должен учитывать фактическое изменение нагрузки, существующие батареи конденсаторов, гармоники, условия напряжения и риск сверхкомпенсации.
Постепенно меняющиеся нагрузки могут обслуживаться с помощью обычного поэтапного переключения, в то время как быстро меняющиеся нагрузки могут потребовать более быстрой стратегии компенсации. Способ переключения следует выбирать в соответствии с профилем нагрузки и подтвержденной производителем конфигурацией.
При наличии нелинейных нагрузок проведите измерения гармоник или профессиональную оценку качества электроэнергии. Прежде чем выбирать шкаф, подтвердите, необходимы ли расстроенные реакторы, фильтры гармоник или другое оборудование для подавления помех.
Прежде чем оформить заказ на покупку, подтвердите:
Правильная установка имеет важное значение для безопасности и эффективности шкафа компенсации реактивной мощности GGJ. Оборудование должно быть установлено квалифицированным электротехническим персоналом в соответствии с утвержденными чертежами, инструкциями производителя и применимыми местными правилами.
Хотя автоматическая компенсация снижает необходимость ручного переключения, она не устраняет необходимости проверки. Персонал по техническому обслуживанию должен проверять рабочие температуры, пути вентиляции, электрические соединения, состояние конденсаторов, сигналы тревоги контроллера, а также признаки аномального шума или перегрева.
Электрические проверки и техническое обслуживание должны выполняться квалифицированным персоналом с использованием соответствующих процедур изоляции и безопасности. Конденсаторы могут сохранять электрический заряд после отключения питания, поэтому перед началом работы необходимо выполнить процедуры разрядки и проверки, установленные производителем.
Его основной функцией является повышение коэффициента мощности путем подачи емкостной реактивной мощности в низковольтную распределительную систему. Это может снизить реактивный ток на входе, снизить потери, связанные с током, и помочь объектам соответствовать применимым требованиям к коэффициенту мощности.
Упомянутый продукт Junray имеет компенсационную мощность 50–500 квар с возможностью индивидуальной настройки. Соответствующая номинальная мощность должна определяться на основе измеренной потребляемой реактивной мощности, целевого коэффициента мощности, профиля нагрузки и условий гармоник.
Это может помочь уменьшить или избежать штрафов, связанных с коэффициентом мощности, если система компенсации правильно подобрана и работает. Однако фактические результаты выставления счетов зависят от тарифных правил коммунального предприятия, структуры спроса и других применимых сборов. Экономию следует оценивать с использованием данных по конкретным объектам, а не предполагать заранее.
Компенсация в первую очередь снижает реактивный ток и может снизить потери при электрическом распределении. Он не устраняет напрямую активную энергию, необходимую производственному оборудованию. Любое снижение потребления активной энергии зависит от предотвращенных потерь и условий эксплуатации системы.
Это может быть подходящим, но предприятия с приводами с регулируемой частотой должны оценить гармонические искажения и возможный резонанс, прежде чем выбирать конденсаторную компенсацию. В зависимости от результатов могут потребоваться реакторы или специальное оборудование для подавления гармоник.
Покупатели должны предоставить существующий коэффициент мощности, активную нагрузку, целевой коэффициент мощности, график работы, номинальное напряжение и любые доступные измерения качества электроэнергии. Затем инженер-электрик или производитель может рассчитать предварительную потребность в квар и подтвердить подходящую конфигурацию.
Предоставьте необходимую компенсационную мощность, напряжение и частоту, чертежи распределительной системы, характеристики нагрузки, информацию о гармониках, требования к корпусу, предпочтительные компоненты, потребности в связи и место назначения. Эти детали помогают поставщику подготовить конфигурацию, соответствующую проекту.
Шкаф компенсации реактивной мощности GGJ может стать ценной инвестицией для промышленных и коммерческих объектов, которым требуется лучший коэффициент мощности, более низкий реактивный ток, улучшенное использование трансформатора и более эффективное распределение низкого напряжения. Его эффективность зависит от точного выбора мощности, подходящего управления переключением, оценки гармоник, правильной установки и постоянного контроля. Оценивая фактическую потребность в электроэнергии и требования проекта перед покупкой, предприятия могут выбрать компенсационное решение, которое обеспечит надежную работу и измеримую долгосрочную ценность.
Джунрей предлагает шкафы компенсации реактивной мощности GGJ для промышленного распределения электроэнергии с настраиваемой компенсационной способностью и опциями управления для удовлетворения различных потребностей проекта. Если вы планируете новую установку или модернизацию существующей электрической системы,связаться с намисегодня, чтобы обсудить ваши технические требования, запросить индивидуальное предложение и найти подходящее решение по компенсации реактивной мощности для вашего объекта.
