Как наружный водонепроницаемый трансформатор тока Cthw6 может упростить мониторинг низковольтной мощности

Джунрей ЭлектрикпроизводитCthw6 Открытый водонепроницаемый трансформатор токадля модернизации систем распределения электроэнергии низкого напряжения, мониторинга энергии, измерения и защиты. Его структура с разъемным сердечником позволяет устанавливать его вокруг существующих кабелей или шин, не разрезая проводники, что помогает сократить время установки и избежать ненужных перебоев в подаче электроэнергии.

Трансформатор тока является важным чувствительным компонентом для измерения и контроля электрического тока в распределительных системах. Однако на существующих объектах установка обычных трансформаторов с закрытым сердечником может потребовать отсоединения кабеля, удаления шин или плановых отключений. Конструкция CTHW6 решает эти проблемы благодаря открытой-закрытой структуре с разъемным сердечником, высокоточному магнитному сердечнику, изолированному огнестойкому корпусу и водонепроницаемой конструкции соединения. Эти характеристики делают его подходящим для промышленных предприятий, коммерческих зданий, распределительных шкафов, фотоэлектрических систем, систем хранения энергии и инфраструктуры зарядки электромобилей, где важны надежный сбор тока и удобная установка для модернизации.

Оглавление

1. Что такое наружный водонепроницаемый трансформатор тока Cthw6?
2. Почему конструкция с разделенным ядром важна для модернизации системы распределения электроэнергии?
3. Какие ключевые функции обеспечивают надежное измерение тока?
4. Краткий обзор технических характеристик Cthw6
5. Как устанавливается трансформатор?
6. Где можно использовать трансформатор?
7. На что следует обратить внимание покупателям перед выбором?
8. Что показывает реальное приложение для модернизации?
9. Часто задаваемые вопросы

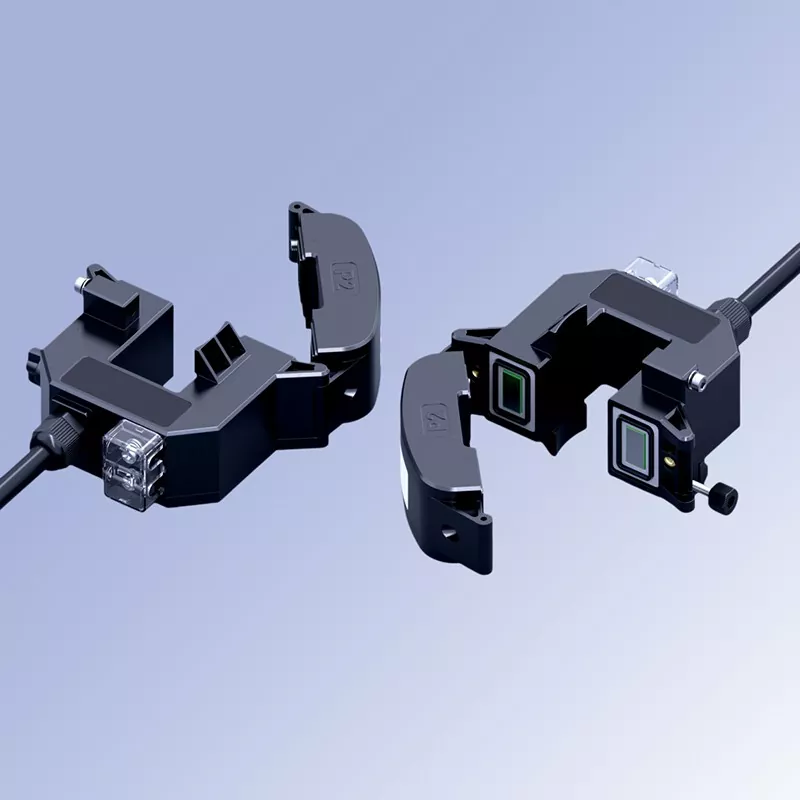

Что такое наружный водонепроницаемый трансформатор тока Cthw6?

Трансформатор тока, обычно называемый ТТ, преобразует высокий первичный ток в меньший вторичный ток, который можно безопасно измерить счетчиками, терминалами мониторинга или устройствами защиты. В низковольтных распределительных системах это позволяет операторам получать полезные электрические данные без прямого подключения чувствительного измерительного оборудования к полному первичному току.

Серия CTHW6 разработана специально для приложений, где существующие силовые цепи требуют мониторинга или модернизации. В отличие от традиционных трансформаторов со сплошным сердечником, его конструкция с разъемным сердечником может быть открыта и закреплена вокруг существующего кабеля или шины. Это делает его особенно полезным, когда электрическая инфраструктура уже работает и обширная замена проводки нежелательна.

Конструкция, предназначенная для использования на открытом воздухе, также сочетает в себе изолированный корпус из инженерного пластика с внутренней эпоксидной герметизацией и водонепроницаемым кабельным соединением. Эти элементы конструкции помогают трансформатору противостоять влаге, пыли, изменениям температуры и другим условиям, возникающим в распределительном оборудовании и при наружной установке.

Почему конструкция с разделенным ядром важна для модернизации системы распределения электроэнергии?

К проектам модернизации предъявляются другие требования, чем к новым электроустановкам. При сборке нового распределительного шкафа инженеры могут зарезервировать место и установить обычные сквозные трансформаторы перед подачей напряжения. Существующий объект может не обладать такой гибкостью.

Традиционная установка может включать отключение проводов или демонтаж шин. В зависимости от объекта это может привести к перебоям в производстве, дополнительной рабочей силе и усложнению координации простоев. Трансформатор с разъемным сердечником предлагает другой подход: корпус открывается, проводник проходит через отверстие, а корпус закрывается и фиксируется.

Основные преимущества модернизации

• Уменьшение простоев при установке:Для метода установки с разъемной жилой не требуется обрезать существующие кабели.
• Быстрая установка на месте:Конструкция «открыто-закрыто» упрощает размещение вокруг существующих проводников.
• Меньшие требования к модификации:Существующие макеты дистрибутивов можно сохранить вместо их полной перестройки.
• Гибкие обновления мониторинга:В существующие схемы можно ввести дополнительное измерение тока.
• Повышенная пригодность для действующих объектов:Это полезно, когда минимизация планового простоя является важным требованием проекта.

Монтаж электромонтажных работ, важных для безопасности, всегда должен выполняться персоналом, имеющим соответствующую квалификацию, с соблюдением применимых процедур электробезопасности. Разъемная конструкция повышает удобство установки, но не устраняет необходимости соблюдения техники безопасности при работе.

Какие ключевые функции обеспечивают надежное измерение тока?

Высокоточный магнитный сердечник

В трансформаторе используется сердечник из кремниевой стали с ориентированной структурой, обеспечивающий высокую магнитную проницаемость, низкие магнитные потери и широкий линейный рабочий диапазон. В информации о продукте указана точность измерения класса 0,5/0,5S, что поддерживает приложения, в которых для измерения и мониторинга требуются стабильные данные о токе.

Надежная механическая блокировка

После размещения проводника внутри отверстия обе секции корпуса закрываются и закрепляются стопорным винтом. Правильное закрытие помогает поддерживать постоянное выравнивание магнитного сердечника, что важно для стабильности измерений.

Огнестойкий изолированный корпус

Корпус изготовлен из высокопрочного огнестойкого инженерного пластика. Внутренняя эпоксидная герметизация, залитая в вакууме, обеспечивает дополнительную защиту от влаги, пыли и коррозии, одновременно улучшая изоляционные характеристики.

Четкая идентификация полярности

Маркировка P1/P2 и индикаторы полярности вторичной клеммы четко обозначены на изделии. Это помогает техническим специалистам правильно установить первичные и вторичные соединения во время установки и ввода в эксплуатацию.

Водонепроницаемое кабельное соединение

На выходном соединении имеется водонепроницаемый кабельный ввод. При установке на открытом воздухе или в условиях повышенной влажности дополнительная герметизация соединений проводов может еще больше улучшить защиту окружающей среды.

Краткий обзор технических характеристик Cthw6

Перед заказом покупатели должны подтвердить требуемый коэффициент трансформации, размеры апертуры, тип проводника, класс точности, среду установки и требования к вторичному выходу. Индивидуальные нестандартные спецификации также могут быть обсуждены в соответствии с требованиями проекта.

Как устанавливается трансформатор?

Конструкция «открыто-закрыто» призвана упростить установку на месте. Типичная последовательность установки включает в себя следующие шаги:

1. Ослабьте боковой стопорный винт и откройте корпус трансформатора.
2. Расположите кабель или шину через центр отверстия.
3. Убедитесь, что проводник правильно отцентрирован и не касается корпуса.
4. Закройте верхнюю и нижнюю части и надежно затяните стопорный винт.
5. Откройте прозрачную крышку клемм и подсоедините вторичную проводку в соответствии с маркировкой полярности.
6. Перед вводом в эксплуатацию проверьте механическое закрытие, проводку, изоляцию и измерительный сигнал.

Одним из важных моментов безопасности является то, что вторичную цепь трансформатора тока нельзя оставлять разомкнутой, пока первичный проводник находится под напряжением. Открытая вторичная обмотка может генерировать опасное напряжение. Поэтому квалифицированные специалисты-электрики должны следовать инструкциям производителя и применимым требованиям электробезопасности во время установки, тестирования и обслуживания.

Где можно использовать трансформатор?

Сочетание разъемной установки и защиты окружающей среды делает CTHW6 подходящим для широкого спектра применений низковольтного электрического мониторинга.

Мониторинг промышленной мощности

Производственные линии, насосы, вентиляторы, компрессоры, станки и другие электрические нагрузки можно контролировать посредством измерения тока. Эти данные могут помочь в анализе работы оборудования и управлении энергопотреблением.

Коммерческая и строительная дистрибуция

Офисные здания, коммерческие комплексы, больницы и центры обработки данных часто содержат несколько ответвлений, требующих мониторинга. Трансформаторы с разъемным сердечником могут упростить модернизацию существующих распределительных систем.

Интеллектуальное распределение электроэнергии

Трансформатор может быть интегрирован с многофункциональными измерителями мощности, интеллектуальными терминалами мониторинга и другим оборудованием электрического мониторинга для поддержки сбора текущих данных и удаленного мониторинга.

Возобновляемая энергия и инфраструктура электромобилей

Шкафы, подключенные к фотоэлектрической сети, системы хранения энергии и инфраструктура зарядки электромобилей могут потребовать измерения тока для оперативного мониторинга и защиты. Соответствующий коэффициент трансформации трансформатора тока и механические размеры следует выбирать в соответствии с реальной цепью.

Модернизация распределительной системы

Стареющие электроустановки являются особенно актуальной областью применения. Вместо того, чтобы перепроектировать весь распределительный шкаф, инженеры могут добавить мониторинг тока в выбранные цепи, используя подходящую конфигурацию с раздельным ядром.

На что следует обратить внимание покупателям перед выбором?

Выбор трансформатора тока следует начинать с электрических и механических требований целевой цепи, а не просто выбирать модель по внешнему виду. Перед закупкой необходимо подтвердить следующие моменты:

• Первичный ток:Подтвердите нормальный и максимальный ток цепи.
• Коэффициент текущей ликвидности:Сопоставьте коэффициент трансформации трансформатора тока со счетчиком, устройством мониторинга или системой защиты.
• Размер апертуры:Убедитесь, что кабель или шина могут беспрепятственно пройти через отверстие.
• Конфигурация проводника:Проверьте, используется ли при установке круглый кабель или прямоугольная шина.
• Требование к точности:Определите, требует ли проект стандартной точности измерения или более специализированных спецификаций измерений.
• Условия окружающей среды:Учитывайте воздействие окружающей среды, влажность, пыль, температуру, вибрацию и возможное химическое загрязнение.
• Вторичное соединение:Подтвердите конфигурацию терминала и требования к полярности подключенного устройства.
• Место для установки:Убедитесь, что имеется достаточный зазор для открытия и блокировки разъемного корпуса.

Надежный поставщик должен быть в состоянии оказать помощь в выборе модели на основе этих параметров. Это особенно ценно для проектов модернизации, в которых используются кабели разных размеров или номиналов цепей.

Что показывает реальное приложение для модернизации?

Документированный проект модернизации с участием завода прецизионного оборудования и литья под давлением в Дунгуане иллюстрирует практическую ценность трансформаторов тока с разъемным сердечником. На объекте было 86 низковольтных распределительных цепей, обслуживающих литье под давлением, штамповку, обработку форм, охлаждение, подъем, освещение и другие нагрузки.

В существующей системе не было адекватного контроля остаточного тока ответвленной цепи. Обычные методы модернизации потребовали бы обширной модификации проводников и остановки производства. Поэтому в проекте использовались открывающиеся трансформаторы с разъемным сердечником, выбранные в соответствии с размерами проводников.

Согласно информации о проекте, опубликованной Junray Electrical, монтаж и пуско-наладка всех 86 агрегатов были завершены за пять дней. Впоследствии система обеспечила мониторинг остаточного тока на уровне филиала, что позволило быстрее выявлять аномальные цепи. В проекте также сообщили, что после модернизации время устранения неполадок сократилось в среднем с 3,5 часов до менее 20 минут.

Этот пример демонстрирует важный принцип планирования модернизации электрооборудования: ценность трансформатора тока не ограничивается его измерительной функцией. Способ установки, устойчивость к воздействию окружающей среды, совместимость с оборудованием мониторинга и ремонтопригодность — все это может повлиять на общую эффективность модернизации системы распределения.

Для получения дополнительной информации о продукте покупатели могут просмотреть страницу продукта «Водонепроницаемый трансформатор тока для установки вне помещений» Cthw6 и изучить линейку измерительных трансформаторов Junray Electrical для различных требований электрического мониторинга.

Часто задаваемые вопросы

В чем основное преимущество трансформатора тока с разъемным сердечником CTHW6?

Его основным преимуществом при установке является конструкция «открыто-закрыто», которая позволяет размещать трансформатор вокруг существующего кабеля или шины без разрезания проводника. Это делает его полезным для проектов модернизации и мониторинга низковольтных распределительных сетей.

Можно ли использовать CTHW6 на открытом воздухе?

Да. Изделие предназначено для применения на открытом воздухе и имеет изолированный корпус из инженерного пластика, эпоксидную герметизацию и водонепроницаемое кабельное соединение. Для клемм проводов в особенно влажной среде может быть рекомендовано дополнительное уплотнение.

Какой класс точности поддерживает CTHW6?

В опубликованной информации о продукте указана точность измерения класса 0,5/0,5S. Перед закупкой точная спецификация должна быть подтверждена на соответствие требованиям предполагаемого счетчика и системы электрического мониторинга.

Может ли он контролировать существующие кабели, не отключая их?

Структура с разъемным сердечником специально разработана для установки вокруг существующих кабелей или шин, что позволяет избежать необходимости обрезать проводник. Однако электромонтажные работы под напряжением должны выполняться только квалифицированным персоналом с соблюдением применимых мер безопасности.

Какая информация необходима при выборе модели CTHW6?

Важная информация для выбора включает первичный ток, требуемый коэффициент тока, тип проводника, размеры кабеля или шины, размер отверстия, требования к точности, условия установки и требования к вторичному подключению.

Предоставляет ли Junray Electrical возможность индивидуальной настройки?

Да. Junray Electrical заявляет, что нестандартные характеристики могут быть изменены в соответствии с установочными размерами и требованиями к параметрам. Его техническая команда также может предоставить рекомендации по выбору модели и послепродажную техническую поддержку.

Заключение

Хорошо спроектированный трансформатор тока может сделать электрический мониторинг более практичным, одновременно поддерживая модернизацию существующих низковольтных распределительных систем. Благодаря своей конструкции с разъемным сердечником, классу точности 0,5/0,5S, изолированному огнестойкому корпусу, эпоксидной герметизации и водонепроницаемой конструкции соединений, CTHW6 подходит для применений, где важны гибкость установки и надежный сбор тока. Если вы планируете модернизацию распределительной сети, проект мониторинга энергопотребления или приложение для мониторинга наружного электрооборудования,связаться с намив Junray Electrical, указав номинальный ток, размеры проводников, требования к точности и условия применения, чтобы обсудить выбор модели и подходящее индивидуальное решение.
