Многие старые распределительные помещения, мастерские и здания требуют установки дополнительных приборов учета, онлайн-мониторинга или защиты от утечки на землю. Самой большой проблемой является установка трансформаторов тока:
Подача заявления об отключении электроэнергии представляет собой длительный процесс; один день простоя фабрики или супермаркета может привести к убыткам от десятков тысяч до сотен тысяч.
Стандартные сквозные трансформаторы требуют отсоединения кабелей и снятия шин — трудоемкий процесс, который может привести к повреждению существующей проводки.
В тесных помещениях шкафов часто не остается места для прокладки кабелей через стандартные трансформаторы, а перепрокладка проводки отнимает время и материалы.
Временные проверки или устранение неполадок требуют установки, а затем удаления устройства, что создает неэффективный постоянный рабочий процесс.

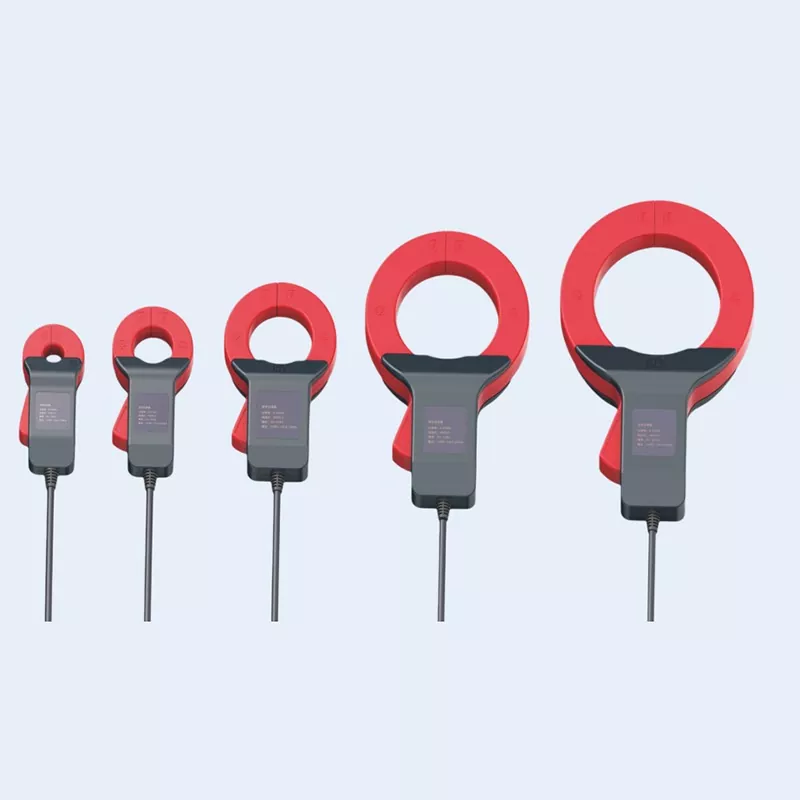

Наши накладные трансформаторы тока решают эти проблемы: просто откройте зажимы, зажмите их на кабеле или шине и закрепите проводку. Установка не требует прерывания подачи электроэнергии или модификации существующих линий, что эффективно удваивает эффективность установки.
1. Настоящая «живая» установка
Благодаря конструкции с разъемным сердечником он устраняет необходимость разрезания кабелей или демонтажа шин; при соблюдении правил техники безопасности его можно закрепить непосредственно на линиях под напряжением. Это позволяет сэкономить значительные затраты, связанные с отключениями электроэнергии и демонтажем линий, сокращая сроки реализации проекта более чем на 70 %, что делает его идеальным для модернизации энергосистем на заводах, в больницах, центрах обработки данных и супермаркетах, которые не могут позволить себе простои.
2. Стабильная, соответствующая точности.
Основанный на сердечнике из кремниевой стали с высокой проницаемостью, он обеспечивает превосходную линейность и минимальную погрешность. Стандартная точность класса 0,5 соответствует требованиям к измерению, онлайн-мониторингу и отбору проб для защиты. Он не проявляет дрейфа при малых токах, не допускает магнитного насыщения в номинальном диапазоне и обеспечивает стабильные долгосрочные данные — совместим со счетчиками энергии, устройствами мониторинга и пожарными извещателями.
3. Широкий диапазон размеров.

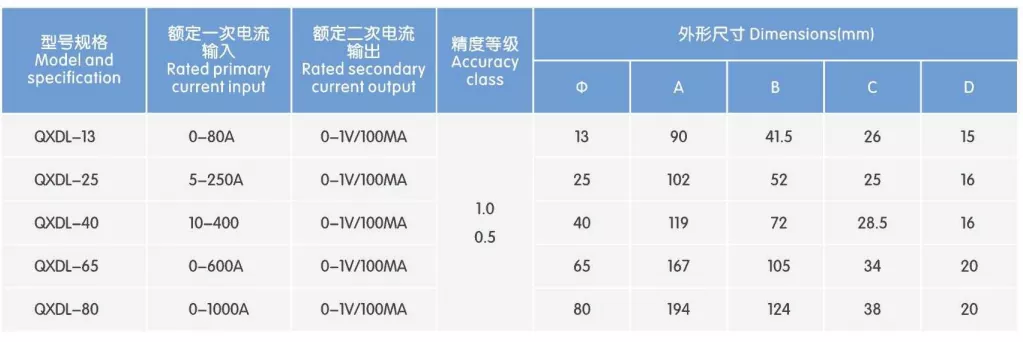

Мы предлагаем полный спектр спецификаций: от тонких кабелей до толстых шин, с несколькими вариантами отверстий для одножильных проводов, многожильных кабелей и прямоугольных шин. Никакого индивидуального формования не требуется; Стандартные модели доступны для немедленной отправки, что обеспечивает быструю доставку даже для срочных заказов.
4. Надежная изоляция
Корпус изготовлен из огнестойкого конструкционного материала, обеспечивающего высокую диэлектрическую прочность и устойчивость к старению и влаге, что делает его пригодным для подавляющего большинства систем распределения электроэнергии внутри помещений. Сопрягаемые поверхности прецизионно отшлифованы для обеспечения плотной посадки и низкого магнитного сопротивления; Поверхность гладкая и без заусенцев, что обеспечивает безопасность от травм рук во время установки и соответствие энергетическим стандартам.
5. Простая проводка
Для вторичного выхода используется специализированный, устойчивый к изгибу кабель с четко обозначенной полярностью клемм, позволяющий осуществлять прямое подключение к счетчикам, реле защиты или ПЛК без необходимости дополнительного ввода в эксплуатацию. Точка выхода кабеля усилена для предотвращения повреждений при изгибе, гарантируя, что кабель выдерживает протягивание и прокладку на месте без разрыва изоляции или обрыва провода, что делает его исключительно прочным и долговечным.
Модернизация устаревших электрораспределительных помещений и шкафов; установка учета электроэнергии и онлайн-мониторинг тока
Интеграция с системами мониторинга пожарного электроснабжения и электрическими системами обнаружения пожара/утечек.
Техническое обновление заводского оборудования; добавление защиты и отбора проб для двигателей, вентиляторов и насосов
Обнаружение тока в цепи переменного/постоянного тока для фотоэлектрических и аккумуляторных электростанций
Временная установка для временного электроснабжения, проверок и диагностики неисправностей.
Модернизация ЭиТО для распределения электроэнергии в зданиях, супермаркетах и больницах
Прецизионное соединение губок: тонко отшлифованные поверхности сердечника обеспечивают плотное закрытие с минимальными зазорами и низким магнитным сопротивлением, гарантируя стабильную точность измерений.
Огнестойкий, прочный корпус: Высокопрочный инженерный пластик; огнестойкий, изолирующий, устойчивый к падениям и старению — создан для того, чтобы выдерживать суровые условия на объекте.
Четкая маркировка параметров: каждое устройство имеет четкую этикетку с указанием коэффициента трансформации, полярности и технических характеристик для легкой идентификации и безошибочного подключения.
Усиленная конструкция вывода: втулка, предотвращающая перекручивание на хвостовой части, предотвращает обрыв провода при многократном протягивании; подходит для сложных условий проводки на объекте
Монтаж под напряжением должен выполнять сертифицированный электрик; обеспечить надлежащую изоляцию и строго соблюдать протоколы электробезопасности.
Очистите контактные поверхности зажимов во время установки, чтобы обеспечить полное закрытие — без мусора и зазоров.
Никогда не оставляйте вторичную обмотку трансформатора тока разомкнутой; перед вводом в эксплуатацию проверьте правильность проводки
Стандартные модели предназначены для использования внутри помещений; для наружной установки требуется защитный кожух
Прямые поставки с завода; в наличии большой запас стандартных спецификаций; отгрузка организована в течение 48 часов
Гарантия 1 год от повреждений, не вызванных человеком; предоставляется пожизненная техническая поддержка
Поддерживаются массовые закупки и котировки проектов; доступны советы по выбору и сопоставлению
Проект безопасности распределения электроэнергии и обследования нагрузки в промышленном парке Лелиу, Шунде, Фошань
Название проекта: Проект обследования безопасности электрораспределения и диагностики нагрузки для промышленного парка подрайона Лелю, район Шунде, город Фошань
Местоположение: промышленная зона Гуанда, район Лелю, район Шунде, город Фошань, провинция Гуандун.
Период реализации: 15 октября – 5 ноября 2025 г. Прикладной продукт: Полный спектр нажимных трансформаторов тока с разъемным сердечником (5 спецификаций в диапазоне от φ30 мм до φ150 мм).
Район Лелиу — это центр производства оборудования и бытовой техники в Шунде. В индустриальном парке Гуанды расположены 32 крупных производственных предприятия; их системы распределения электроэнергии были установлены в период с 2005 по 2024 год, что привело к значительной разнице в возрасте оборудования. Местные органы управления чрезвычайными ситуациями совместно со сторонними энергетическими агентствами по эксплуатации и техническому обслуживанию провели комплексные проверки безопасности электрораспределения и диагностику характеристик нагрузки предприятий парка. Они проверяли на наличие угроз безопасности, таких как перегрузка, трехфазный дисбаланс и старение изоляции, одновременно предоставляя данные для поддержки энергосберегающей модернизации.
Поскольку производственные предприятия не могли себе позволить длительные отключения электроэнергии во время проверок, в проекте для сбора текущих данных использовались исключительно накладные трансформаторы тока с разъемным сердечником в сочетании с портативными терминалами данных об энергии. Это позволило осуществлять непрерывный мониторинг всех цепей без отключения электропитания.
Значительная устойчивость к проверкам на основе простоев; низкое предпринимательское сотрудничество
Большинство предприятий парка работают по заказной модели производства; остановка производственной линии всего на один час приводит к убыткам в размере от тысяч до десятков тысяч юаней. Традиционные трансформаторы тока оконного типа (с твердым сердечником) требуют отключения проводов и отключения электроэнергии для установки, что затрудняет сотрудничество для большинства предприятий и замедляет ход проверок.
Широкий выбор технических характеристик схем; недостаточно однодиапазонного оборудования
Уровни тока варьируются от десятков ампер для ветвей освещения цехов до более двух тысяч ампер для главных входящих шин с различными размерами кабелей и шин. Традиционное инспекционное оборудование обычно имеет фиксированный диапазон измерений, что требует транспортировки нескольких комплектов устройств и приводит к низкой эффективности эксплуатации и технического обслуживания.
Мгновенные показания не отражают истинные характеристики нагрузки.
Стандартные мультиметры с зажимом фиксируют только мгновенные значения тока и не могут регистрировать колебания нагрузки в такие периоды, как утренние пики или ночной режим ожидания. Им также сложно обнаружить скрытые проблемы, такие как периодические перегрузки или колебания трехфазного дисбаланса, что ограничивает практическую ценность результатов проверки.
Сложная электропроводка на объекте; низкая эффективность развертывания
Традиционное стационарное инспекционное оборудование требует трудоемкой установки, требующей более получаса для развертывания на одном контуре. Учитывая, что в парке проложено около 300 трасс, расчетное время завершения превысило два месяца, что не соответствует графику специальной кампании по исправлению ситуации.
Чтобы удовлетворить основные требования к неинтрузивному (отсутствию отключения электроэнергии), многодиапазонному и быстрому развертыванию, в проекте используются пять спецификаций накладных трансформаторов тока (ТТ) с разъемным сердечником. Они адаптированы к конкретным номинальным токам и размерам проводников различных цепей и соединены с портативными терминалами контроля качества электроэнергии, что обеспечивает 72 часа непрерывного сбора данных.
Разработка основного решения
Разъемный, ненавязчивый дизайн: благодаря механизму зажима «нажми-открой» трансформаторы тока крепятся непосредственно к внешней стороне кабелей или шин. Это устраняет необходимость отсоединять клеммы или отключать питание, обеспечивая безопасную установку под напряжением при соблюдении стандартных рабочих процедур.
Точное согласование посредством многоуровневых диапазонов: пять размеров апертуры соответствуют различным диапазонам тока. ТТ с малой апертурой используются в слаботочных цепях для обеспечения точности измерений, тогда как ТТ с большой апертурой соответствуют размерам проводников сильноточных цепей, обеспечивая баланс между точностью и совместимостью.
Режим непрерывного мониторинга нагрузки: выходные сигналы трансформаторов тока подаются на портативный терминал сбора данных. Непрерывный сбор данных выполняется в течение 72 часов для каждой цепи, полностью фиксируя рабочие состояния, включая периоды производства, ожидания и пиковой нагрузки, для создания профилей нагрузки и отчетов о качестве электроэнергии.
Полное тестирование без сбоев; отсутствие производственных потерь для предприятий: Все испытания схемы проводились в ходе нормальной производственной деятельности. Предприятиям не нужно было останавливать производство или обращаться за плановыми отключениями электроэнергии. Все 32 предприятия-участника успешно завершили тестирование, не понеся никаких потерь из-за перебоев в производстве, эффективно разрешив болевые точки отрасли, связанные со сложностью и медленным ходом испытаний в индустриальных парках.
Полный охват спецификаций; один комплект оборудования для всех сценариев: система охватывает полный диапазон размеров апертуры от φ30 мм до φ150 мм. Одна ремонтная бригада с одним комплектом оборудования может обслуживать любую цепь – от ответвлений до главных входящих линий. Это устраняет необходимость частой замены оборудования и значительно повышает эксплуатационную гибкость на месте.
Высокоточный непрерывный сбор данных с надежной поддержкой данных. Благодаря точности измерений класса 0,5 и непрерывной выборке данных в течение 72 часов система точно собирает критически важные данные, такие как пиковые нагрузки, трехфазный дисбаланс и колебания коэффициента мощности. Итоговые отчеты об испытаниях служат надежной основой для исправлений безопасности и повышения энергоэффективности, а достоверность данных признается как предприятиями, так и регулирующими органами. Эффективность развертывания утроилась, что значительно сократило сроки реализации проекта. Установка одноцепного трансформатора тока и выполнение ввода терминала в эксплуатацию заняли в среднем всего 5 минут — более чем в три раза быстрее, чем традиционные методы, требующие отключения электроэнергии и отсоединения проводов для тестирования. Инспекции всех 286 участков индустриального парка были завершены всего за 21 день, что намного раньше первоначального 60-дневного графика, что позволило успешно завершить целевую инициативу по восстановлению.
Портативный и прочный, подходит для сложных условий на объекте. Легкие, прочные и устойчивые к падению трансформаторы позволяют персоналу по эксплуатации и техническому обслуживанию легко переносить их между различными производственными помещениями. Износостойкая конструкция зажимных губок гарантирует, что многократное открывание и закрывание не снижает точность измерений, сохраняя стабильные характеристики даже при длительном высокочастотном использовании.
Комплексная идентификация опасностей и устранение последствий с обратной связью. В ходе проекта была выявлена 21 перегруженная цепь, 37 цепей с серьезным трехфазным дисбалансом, 19 цепей с низким коэффициентом мощности и 7 случаев риска утечки из-за ухудшения изоляции. Соответствующим предприятиям были выданы списки рекультивации; к концу 2025 года степень завершения работ по устранению аварий достигла 92%, что значительно повысит безопасность электрораспределения парка.
Повышение энергоэффективности на основе данных и сокращение затрат для предприятий. На основе данных мониторинга нагрузки 12 предприятий получили рекомендации по энергосбережению, такие как оптимизация воздушных компрессоров, управление освещением по времени и модернизация компенсации реактивной мощности. В результате реализации среднемесячная экономия электроэнергии составила около 1200 кВтч на завод, а годовая экономия затрат превысила 100 000 юаней, при этом сроки окупаемости инвестиций составили менее одного года.
Повышенная эффективность эксплуатации и технического обслуживания и расширенные модели обслуживания. Используя это оборудование, сторонние поставщики услуг по эксплуатации и техническому обслуживанию модернизировали свои ежегодные услуги по проверке безопасности с «разовых мгновенных проверок» до «ежеквартального непрерывного мониторинга нагрузки». Это увеличило стоимость услуг на 40 % и значительно увеличило скорость обновления клиентов, создав воспроизводимую модель услуг по эксплуатации и техническому обслуживанию промышленного распределения электроэнергии.
Стабильная работа оборудования без сбоев при высокочастотном использовании. На протяжении всего проекта трансформаторы прошли более 1200 циклов размыкания/замыкания без таких проблем, как плохой контакт зажимов, дрейф точности или повреждение изоляции. Благодаря 100%-ной степени целостности оборудования система полностью отвечает требованиям высокочастотных многопрофильных промышленных инспекций по эксплуатации и техническому обслуживанию. VI. Краткое описание дела
Трансформаторы тока с разъемным сердечником являются важными портативными измерительными устройствами для эксплуатации и обслуживания энергосистем, диагностики энергоэффективности и проверок безопасности. Они эффективно решают ключевые проблемы, возникающие в промышленных условиях, в частности, трудности планирования отключений электроэнергии, медленное развертывание и недостаточный охват диапазона измерений. Сочетая в себе удобство установки с разделенным ядром и высокую точность измерений, эти устройства подходят как для временного устранения неполадок и целевых исследований нагрузки, так и для использования в качестве дополнительного решения для систем постоянного мониторинга; они являются незаменимыми инструментами для сторонних поставщиков энергетических услуг и корпоративных отделов эксплуатации и технического обслуживания.
