Устройство имеет степень пыле- и водонепроницаемости IP67 и поддерживает работу в широком диапазоне температур от -40°C до +80°C. Благодаря разъемной конструкции с защелкой и защелкой он позволяет сертифицированным электрикам выполнять установку под напряжением в соответствии с требованиями стандартов, не разрезая кабели и не требуя отключения электроэнергии. Прошивной трансформатор тока кабельного типа эффективно решает проблемы сложного источника питания и высоких затрат на проводку, связанных с наружными воздушными линиями, фотоэлектрическими установками, зарядными станциями и муниципальными уличными фонарями, предлагая экономичное решение для мониторинга распределенного тока, статистики энергопотребления и мониторинга нагрузки.
Самостоятельное питание с прокалыванием (внешнее питание не требуется): включает в себя структуру вывода энергии с прокалыванием изоляции для получения рабочей мощности непосредственно от целевого силового кабеля. Он устраняет необходимость в дополнительных линиях электропередачи или внешних адаптерах, что значительно снижает затраты на проводку и установку в рассредоточенных местах вне помещений, что делает его идеальным для объектов полевого мониторинга, где отсутствует существующая инфраструктура электропитания.

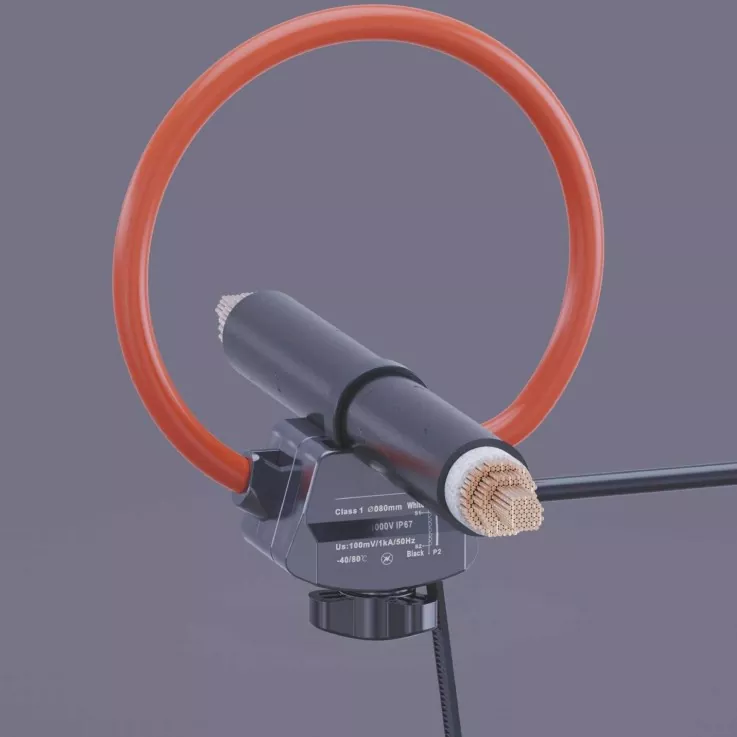

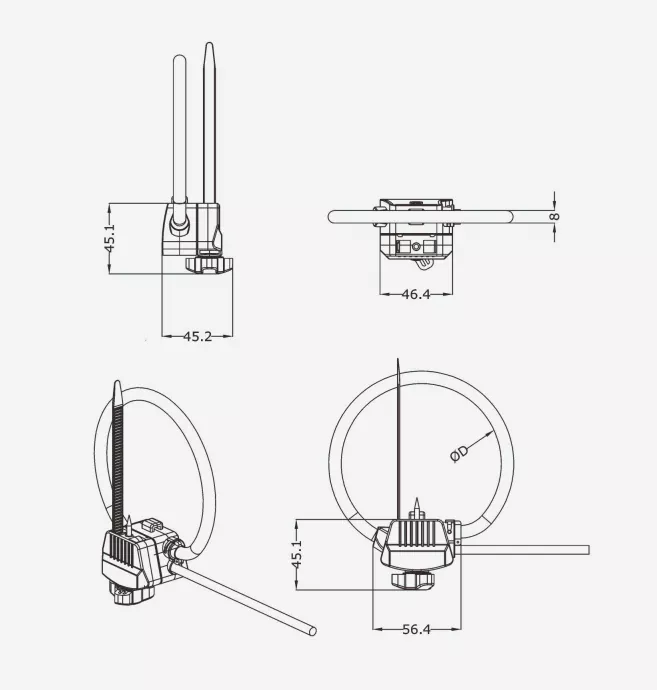

Гибкая катушка с разъемным сердечником (быстрая установка без прерывания подачи электроэнергии): используется конструкция катушки Роговского с разъемным сердечником с защелкой, которая не требует разборки шины или резки кабеля, что позволяет выполнять установку на месте одним человеком. В сценариях работы под напряжением при низком напряжении его можно установить без прерывания электроснабжения, что сокращает сроки строительства и позволяет избежать потерь, связанных с простоями или перебоями в подаче электроэнергии.
Полностью герметичная защита IP67 (устойчивость к погодным условиям в широком диапазоне температур). Корпус, проникающие компоненты и кабельные выводы подвергаются профессиональной водонепроницаемой герметизации, что обеспечивает степень защиты IP67 по пыле- и водостойкости от дождя, конденсата и проникновения пыли. Благодаря диапазону рабочих температур от -40°C до +80°C он подходит для суровых условий эксплуатации на открытом воздухе, включая мороз на севере, высокую жару и влажность на юге, а также прибрежные районы с соляными брызгами. Конструкция уплотнения, прокалывающего изоляцию: отсутствие повреждений кабеля или утечек тока. Прокалывающие электроды изготовлены из устойчивой к ржавчине луженой меди; наконечники точно прокалывают изоляционный слой, не повреждая жилу проводника. Водонепроницаемая уплотнительная прокладка в месте прокола автоматически сжимается и герметизируется при установке, предотвращая ухудшение изоляции и риски утечек, вызванные попаданием дождевой воды.
Наружные воздушные распределительные линии: мониторинг нагрузки и раннее предупреждение о неисправности городских и сельских воздушных кабелей; сценарии мониторинга с рассредоточенными местоположениями и отсутствием существующего источника питания.
Распределенные фотоэлектрические системы: мониторинг тока для фотоэлектрических цепочек, наружных объединительных коробок и цепных инверторов; модернизация для распределенных фотоэлектрических систем в гористой местности или на крышах.
Новые зарядные батареи: измерение тока на входной стороне и мониторинг зарядной нагрузки для зарядных станций, находящихся на открытом воздухе; сценарии с открытыми станциями без дополнительной проводки электропитания.
Распределение муниципального уличного освещения: текущий мониторинг и статистика энергопотребления для цепей уличного освещения и ландшафтного освещения; дооснащение уличного оборудования на опорах.
Наружные кольцевые главные блоки (РМУ) / коробчатые подстанции: Контроль тока ответвлений для наружного распределительного оборудования; модернизация существующих агрегатов без перебоев в подаче электроэнергии и замены электропроводки.
Временное электроснабжение на местах: текущий мониторинг временных электростанций на строительной площадке или аварийных генераторов; сценарии, в которых отсутствует стационарная инфраструктура электроснабжения.
Распределение по подземным инженерным туннелям: Мониторинг распределительных цепей во влажных закрытых туннелях; высокая степень защиты, подходит для суровых условий.
Проверка квалификации безопасности
Установка должна выполняться сертифицированным электриком в строгом соответствии с местными правилами электробезопасности. Для высоковольтных линий необходимо соблюдать процедуры отключения питания, проверки напряжения и заземления. Для работы под напряжением низкого напряжения требуется полная изоляционная защита, а при работе в одиночку должен присутствовать монитор безопасности.
Выбор точки установки
Выберите место, где кабель прямой, изоляционный слой цел, нет стыков и повреждений; избегайте изгибов кабеля, сращиваний и участков с внешними потертостями. Убедитесь, что внешний диаметр кабеля соответствует прокалывающему механизму устройства и размеру катушки.
Открытие устройства
Нажмите защелку корпуса, чтобы разделить два конца гибкой катушки, одновременно освобождая механизм блокировки прокалывающих электродов, готовясь закрепить устройство на целевом кабеле. Ввод кабеля и прокалывание соединения
Поместите измеряемый кабель в центр катушки, совместив его с точками прокалывающего электрода. Применяйте равномерное давление, чтобы закрыть и зафиксировать механизм, гарантируя, что прокалывающие электроды плавно проникнут в изоляцию кабеля и установят надежный контакт с внутренним проводником. Убедитесь, что защелка полностью зафиксирована и не болтается.
Герметизация и фиксация
Проверьте уплотнительную прокладку в месте прокалывания и убедитесь, что она полностью сжата, без загнутых краев и зазоров. Отрегулируйте корпус катушки так, чтобы не было перекручиваний и перекрытий, а также чтобы она плотно прилегала к кабелю. При необходимости используйте изолирующие кабельные стяжки для дополнительной фиксации устройства и предотвращения перемещения или смещения.
Подключение и функциональная проверка
Подключите выходной кабель к терминалу сбора данных или соответствующему интегратору. После включения питания убедитесь, что выходной сигнал в норме, текущие показания соответствуют фактической нагрузке и нет никаких аномальных сигналов тревоги или колебаний.
Вопрос: Может ли прокалывающее соединение повредить изоляцию кабеля и вызвать утечку тока?
О: Нет. Изделие поставляется со специальной водонепроницаемой уплотнительной прокладкой; после установки прокладка плотно прижимается к оболочке кабеля, изолируя внешнюю влагу. Прокалывающие электроды и корпус имеют конструкцию с двойной изоляцией, что гарантирует отсутствие утечек или ухудшения изоляции при правильной установке и соответствует стандартам безопасности распределения электроэнергии вне помещений.
Вопрос: Требуется ли для этого прокалывающего тока кабельного типа внешний источник питания?
О: Нет. Он оснащен встроенным модулем с автономным питанием, который получает рабочую мощность непосредственно от измеряемого силового кабеля, что устраняет необходимость в дополнительной проводке источника питания, что делает его идеальным для мониторинга модификаций в разбросанных местах вне помещений.
Вопрос: Требуется ли отключение электроэнергии для установки?
О: При низком напряжении (1000 В и ниже) установка на линиях под напряжением может выполняться сертифицированными электриками с использованием надлежащей защиты изоляции; для высоковольтных линий необходимо соблюдать строгие процедуры отключения питания. Катушка с разъемным сердечником и прокалывающая конструкция исключают необходимость обрезать кабель, что значительно сокращает время простоя во время установки.
Вопрос: Какова гарантийная политика?
О: На изделие предоставляется годовая гарантия, распространяющаяся на все устройство при нормальных условиях установки и использования (за исключением техногенных повреждений). Для крупных проектов можно договориться о продлении гарантии, а также предоставляются услуги технической поддержки и ремонта на протяжении всего срока службы.
Название проекта: Модернизация линий онлайн-мониторинга на горной фотоэлектрической электростанции мощностью 100 МВт (район Шапотоу, город Чжунвэй, Нинся)
Местоположение проекта: Промышленный парк фотоэлектрических станций, район Шапотоу, город Чжунвэй, Нинся-Хуэйский автономный район.
Дата завершения модернизации: апрель 2025 г.
Используемый продукт: Гибкая катушка Роговского диаметром 80 мм с источником питания, прокалывающим изоляцию (IP67, широкий температурный диапазон).
Эта горная фотоэлектрическая электростанция имеет общую установленную мощность 100 МВт и включает восемь повышающих подстанций коробчатого типа напряжением 35 кВ и 36 фотоэлектрических подгрупповых цепей сбора; она была официально подключена к сети и введена в эксплуатацию в 2019 году. Расположенная на краю пустыни Тенгер станция сталкивается с суровыми природными условиями: экстремальные летние температуры достигают 42°C, а зимние минимумы опускаются до -28°C. На территории круглый год дуют сильные ветры, песчаные метели и интенсивное ультрафиолетовое излучение. Кроме того, местоположения подрешеток разбросаны по холмистой местности, что затрудняет эксплуатацию, техническое обслуживание и проверки и охватывает широкий радиус.
Первоначальная система распределения электроэнергии включала в себя только главные приборы учета на высоковольтной стороне подстанций коробчатого типа, без контроля тока на низковольтных линиях сбора. Следовательно, ошибки ветвей и аномалии несоответствия строк не могут быть быстро обнаружены. Кроме того, традиционные решения по модернизации трансформаторов тока требовали отключения электроэнергии, отсоединения кабелей и прокладки кабелей электропитания на больших территориях, что приводило к высоким затратам на строительство и значительным потерям при выработке электроэнергии. В конечном итоге завод выбрал гибкие катушки Роговского с технологией питания, пробивающей изоляцию, в качестве основных компонентов, чувствительных к току, что позволило развернуть мониторинг во всех филиалах без перебоев в подаче электроэнергии.
Значительные потери от модернизации, вызванной простоями, напрямую повлияли на доходы от генерации электроэнергии. В линиях сбора использовались бронированные силовые кабели большого сечения; установка традиционных жестких трансформаторов тока оконного типа потребовала бы перерезания кабелей и отключения электроэнергии. Отключение одной цепи на восемь часов привело к потере примерно 12 000 кВтч электроэнергии, при этом общие потери по оценкам превысили 400 000 кВтч для всей станции. Кроме того, этот процесс включал в себя сложные процедуры утверждения отключений сети, что привело к длительному циклу реализации проекта. Разбросанные горные территории и высокие затраты на прокладку кабелей. Тридцать шесть точек мониторинга расположены на горной территории площадью 12 квадратных километров, характеризующейся значительными расстояниями между объектами и пересеченной местностью. Установка силовых кабелей 220 В для каждой точки потребует затрат, превышающих 300 000 юаней на материалы и установку. Кроме того, наружные кабели, подвергающиеся интенсивному УФ-излучению, быстро стареют и часто выходят из строя, что делает последующее обслуживание и замену трудными и дорогостоящими.
Суровые условия окружающей среды и недостаточная устойчивость стандартного оборудования к атмосферным воздействиям: местные суточные колебания температуры часто превышают 30°C; Сочетание морозной зимы, палящего лета, сильных ветров и интенсивного ультрафиолетового излучения приводит к тому, что стандартные трансформаторы тока в пластиковом корпусе страдают от трещин в корпусе, повреждений уплотнений (что приводит к проникновению воды) и дрейфа измерений. Их короткий срок службы и необходимость частой замены делают их непригодными для долгосрочной эксплуатации фотоэлектрических (ФЭ) электростанций в северо-западных пустынных регионах.
Тяжелые, громоздкие кабели и стесненная компоновка ограничивают установку жесткого трансформатора. Линии сбора состоят из многожильных кабелей большого сечения с большими радиусами изгиба. Тесная прокладка внутри кабельных лотков оставляет недостаточно места для работы жестких трансформаторов с разъемным сердечником. Кроме того, для цепей с нестандартной прокладкой на горных поворотах установка стандартных жестких трансформаторов вокруг кабелей физически невозможна, что приводит к остановке проекта модернизации.
Чтобы удовлетворить основные требования для горных фотоэлектрических электростанций, а именно отсутствие простоев, отсутствие внешних кабелей, устойчивость к экстремальным погодным условиям и адаптируемость к сложным сценариям установки, в проекте используются гибкие катушки Роговского диаметром 80 мм со встроенным сбором энергии, прокалывающим изоляцию. Они работают в сочетании с интеграторами наружного применения и беспроводными терминалами сбора данных 4G, что обеспечивает комплексный мониторинг тока в режиме реального времени и удаленное обслуживание и эксплуатацию линий сбора.
Разработка основного решения
Технология прокалывания изоляции с автономным питанием. Катушки оснащены встроенными прокалывающими изоляцию электродами, которые проникают в изоляцию фазного провода и напрямую собирают рабочую мощность. Это обеспечивает подачу энергии на схему интегратора и беспроводной терминал сбора данных, полностью устраняя необходимость во внешних силовых кабелях и связанных с ними монтажных работах. Гибкая, открывающаяся конструкция: корпус катушки изготовлен из устойчивого к атмосферным воздействиям гибкого изоляционного материала, который может слегка сгибаться, чтобы подходить к проводникам различной формы. Его конструкция с защелкой устраняет необходимость обрезать кабели или отсоединять клеммы, что позволяет выполнять установку под напряжением на стороне низкого напряжения при соблюдении стандартных процедур безопасности.
Конструкция с широким диапазоном температур и высокой степенью защиты: устройство имеет степень пыле- и водонепроницаемости IP67 и работает в диапазоне температур от -40°C до +80°C. Его корпус изготовлен из усиленного конструкционного пластика, стойкого к ультрафиолетовому излучению, что делает его пригодным для экстремальных условий эксплуатации на открытом воздухе, характеризующихся высокой температурой, морозом, сильным ветром, песчаными бурями и интенсивным ультрафиолетовым излучением.
Установка с нулевым отключением электроэнергии без потерь электроэнергии: все 36 агрегатов были установлены, а низковольтные линии оставались под напряжением. Никаких отключений электроэнергии не требовалось, и не было потерь в выработке электроэнергии; по сравнению с традиционными методами модернизации это сэкономило примерно 280 000 юаней на потенциальных потерях, связанных с простоями. Кроме того, удалось обойти сложные многоуровневые процессы утверждения отключений, что позволило завершить проект всего за 12 дней и значительно повысить эффективность реализации.
Отсутствие кабелей питания снижает общие затраты на 42 %: благодаря использованию технологии прокалывания с автономным питанием внешние силовые кабели не требуются, что экономит более 260 000 юаней только на материалах и установке в горной местности. В сочетании с экономией затрат на рабочую силу за счет повышения эффективности установки общая стоимость модернизации оказалась на 42% ниже, чем у традиционных жестких трансформаторов тока, что значительно сократило период окупаемости инвестиций.
Гибкая структура адаптируется к сложным сценариям; эффективность установки увеличена в три раза: гибкая катушка легко адаптируется к различным условиям установки, таким как кабели большого диаметра, компактные кабельные лотки, нестандартная прокладка и изогнутые кабели в углах, и может быть успешно установлена вокруг цепей даже в ограниченном пространстве, часто встречающемся в гористой местности. Один человек может установить одно устройство в среднем всего за 6 минут — более чем в три раза быстрее, чем жесткие трансформаторы тока, — что значительно снижает как риски для безопасности, так и затраты на рабочую силу, связанные с высотными работами в горных районах. Широкий диапазон температур и высокий уровень защиты обеспечивают стабильную работу в экстремальных условиях. В оборудовании используется полностью герметичная конструкция и материалы, устойчивые к экстремальным температурам. С момента развертывания он выдержал летнюю жару (воздействие 41°C), зимние морозы (-26°C), а также неоднократные сильные песчаные бури и проливные дожди. Не возникло никаких проблем, связанных с разрушением уплотнения, дрейфом точности или ухудшением/трещинием корпуса, что делает его идеально подходящим для суровых условий эксплуатации фотоэлектрических установок в северо-западных пустынях.
Соответствие стандартам точности мониторинга отвечает расширенным требованиям эксплуатации и технического обслуживания. Обладая точностью измерений класса 1 и превосходной линейностью во всем диапазоне, оборудование обеспечивает стабильные и надежные данные как в условиях низкого, так и в сильном токе. Совокупные данные филиала показывают отклонение менее 1,5% по сравнению с основным счетчиком на трансформаторе коробчатого типа, что полностью удовлетворяет расширенные потребности в эксплуатации и техническом обслуживании, такие как сравнительный анализ выработки электроэнергии в филиалах, локализация неисправностей и анализ потерь в линии.
Эффективность локализации неисправностей повышена на 90%; потери при выработке электроэнергии снижены. После модернизации текущие данные для каждой цепи коллекторной линии можно отслеживать в режиме реального времени. Неисправности, такие как перегорание предохранителей в ответвлении, неисправность кабеля или несоответствие цепочек, могут быть точно обнаружены в течение 5 минут. Это означает повышение эффективности более чем на 90% по сравнению с предыдущим ручным методом проверки каждой колонны, который занимал от 4 до 6 часов. За шесть месяцев с момента развертывания 11 аномалий были быстро устранены, что позволило снизить потери при выработке электроэнергии примерно на 180 000 кВтч и получить более 120 000 юаней прямого дохода.
Затраты на проверку эксплуатации и технического обслуживания снижены на 60%. Раньше персоналу по эксплуатации и техническому обслуживанию приходилось еженедельно подниматься на площадку для осмотра и проверки каждого коробчатого трансформатора; теперь рабочее состояние всей линии можно отслеживать удаленно через облачную платформу, при этом проверка на месте требуется только раз в месяц. Частота проверок и затраты на рабочую силу снизились на 60%, а риски для безопасности дорожного движения, связанные с поездками по горной местности, были значительно снижены.
Стабильная работа оборудования со 100% целостностью. По состоянию на январь 2026 года все 36 энергоблоков стабильно работали девять месяцев. Несмотря на экстремальные колебания температуры, песчаные бури и проливные дожди, сбоев оборудования или аномалий данных не было, что обеспечивает 100% целостность оборудования. Система не требует периодической калибровки или технического обслуживания, что обеспечивает чрезвычайно низкие долгосрочные затраты на эксплуатацию и техническое обслуживание. Поддержка оптимизации энергоэффективности и увеличение общего дохода от производства электроэнергии: используя детальные текущие данные на уровне филиалов, станция оптимизировала несоответствия цепочек в трех подмассивах и снизила потери в линиях в двух секциях. Эти меры увеличили эквивалентное время использования завода примерно на 0,8%, при этом прогнозируемый годовой рост выручки превысит 400 000 юаней, что позволит окупить инвестиции в модернизацию в течение шести месяцев.
Гибкая катушка Роговского с технологией питания, пробивающей изоляцию, эффективно решает проблемы, связанные с модернизацией фотоэлектрических объектов в горах и распределенными электростанциями на открытом воздухе, в частности проблемы, связанные с перебоями в подаче электроэнергии, высокими затратами на проводку, суровыми условиями окружающей среды и ограничениями при установке. Он сочетает в себе высокую адаптируемость гибкой установки, исключительное удобство отбора мощности через изоляцию и надежную устойчивость к атмосферным воздействиям (широкий температурный допуск и высокие степени защиты). Способный создать детальную систему мониторинга ответвленного тока с минимальными затратами на модернизацию и быстрой установкой, он служит высокорентабельным основным сенсорным компонентом для модернизации эксплуатации и технического обслуживания и повышения энергоэффективности на новых электростанциях.
