Благодаря гибкой изолированной конструкции катушки ее можно легко согнуть и обернуть вокруг испытуемого проводника, что обеспечивает быстрый отбор проб тока без необходимости демонтажа существующих цепей или отключения питания (при эксплуатации в соответствии с протоколами безопасности при низком напряжении). В сочетании со специальным интегратором он выдает стандартные сигналы тока или напряжения, что позволяет напрямую подключаться к таким устройствам, как счетчики энергии, регистраторы сигналов, системы онлайн-мониторинга и ПЛК.
По сравнению с традиционными жесткими трансформаторами тока этот гибкий трансформатор с разъемным сердечником легкий, легко адаптируемый и экономичный в установке. Он особенно подходит для случаев, когда невозможно установить традиционные трансформаторы (например, шины неправильной формы, кабели большого диаметра и ограниченное пространство шкафов), что делает его предпочтительным инструментом для промышленного распределения электроэнергии, электрических испытаний и обслуживания новых энергетических электростанций.

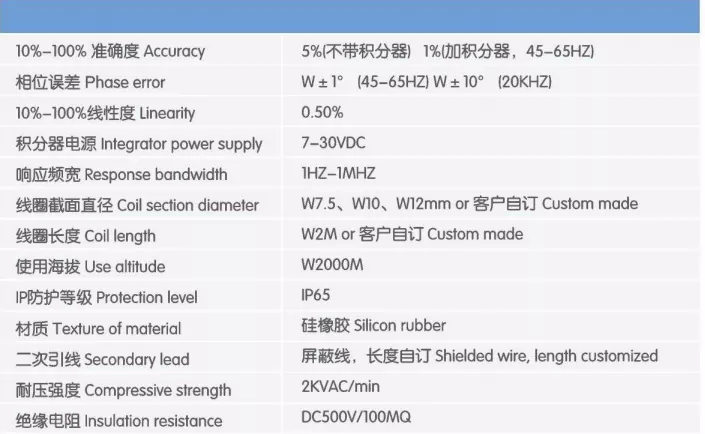

1. Гибкий и гибкий
Корпус катушки имеет гибкую изолирующую оболочку, которая позволяет свободно сгибать и обматывать ее вокруг различных проводников, включая кабели круглого сечения, прямоугольные шины, шины неправильной формы и шины большого диаметра. Он преодолевает ограничения по пространству для установки и форме проводников, решая проблемы установки, связанные с традиционными жесткими трансформаторами.
2. Открытая структура
В нем используется стыковочная конструкция «открыто-закрыто», что исключает необходимость обрезать кабели или демонтировать шины. В сценариях с низким напряжением сертифицированные электрики могут установить его, пока система находится под напряжением, что значительно сокращает сроки модернизации и позволяет избежать потерь, вызванных остановкой производства или отключением электроэнергии. Он идеально подходит для модернизации и модернизации устаревших систем распределения электроэнергии.
3. Широкий диапазон измерений.
Он поддерживает измерения переменного тока в диапазоне от десятков ампер до десятков тысяч ампер. Благодаря превосходной линейности и отсутствию риска магнитного насыщения железного сердечника он обеспечивает стабильные измерения тока промышленной частоты, гармонического тока, переходного импульсного тока и тока грозового перенапряжения, отвечая двойным требованиям стандартного измерения и специализированного тестирования.
4. Соответствующий интегратор
В стандартную комплектацию входит специальный модуль интеграции, который преобразует дифференциальный выходной сигнал катушки в стандартный сигнал тока 5 А/1 А или сигнал напряжения 0–5 В/4–20 мА. Он подключается напрямую к различным измерительным приборам, системам мониторинга и устройствам встроенной защиты, не требуя дополнительной калибровки.
5. Отличные изоляционные характеристики
В катушке используется двухслойная изоляция, обеспечивающая высокую диэлектрическую прочность и устойчивость к высокому напряжению и влажности, что делает ее подходящей для промышленных распределительных сетей внутри помещений. Разъем имеет прецизионный интерфейс, который обеспечивает стабильное замыкание магнитной цепи, что приводит к получению точных и надежных данных измерений.
6. Легкий и портативный
Гибкий трансформатор с разъемным сердечником весит значительно меньше, чем традиционные трансформаторы той же мощности. Его может переносить и эксплуатировать один человек, а установка на месте не требует тяжелой техники, что значительно снижает трудовые и временные затраты.
Энергосистемы: Подстанции, распределительные помещения (регистрация неисправностей, обнаружение переходных токов, анализ гармоник, проверка линий).
Промышленное производство: онлайн-мониторинг сильноточных двигателей, трансформаторов и выпрямителей в металлургии, химической обработке и горнодобывающей промышленности.
Новая энергетика: фотоэлектрические электростанции, станции хранения энергии, сбор сильноточного переменного тока для подключения к ветроэнергетической сети и запись тока повреждения.
Модернизация распределения электроэнергии: Модернизация системы мониторинга тока в устаревших распределительных устройствах и системах шинопроводов без перебоев в подаче электроэнергии; модернизация системы энергоменеджмента.
Испытания и проверки: испытания электрооборудования на повышение температуры, испытания на короткое замыкание, испытания на грозовые перенапряжения и заводская калибровка.
Муниципальная инфраструктура: эксплуатация и техническое обслуживание распределения электроэнергии, а также устранение неполадок железнодорожного транспорта, центров обработки данных и крупных коммерческих комплексов.
Перед началом работы проверьте уровень напряжения измеряемой цепи. При работе с высоким напряжением строго соблюдайте процедуры отключения питания и проверки напряжения; Работы под напряжением под напряжением должны выполняться сертифицированными электриками с использованием надлежащей защиты изоляции.
Откройте разъем катушки, полностью оберните гибкую катушку вокруг измеряемого проводника и убедитесь, что нет перекручиваний и перекрытий. Затем надежно закрепите разъем, убедившись, что сопрягаемые поверхности идеально прилегают друг к другу.
Подключите выводы катушки к соответствующим клеммам интегратора согласно маркировке, соблюдая правильную полярность (положительная/отрицательная).
Подключите источник питания к интегратору и соедините выход интегратора с измерительным прибором, терминалом сбора данных или другим оборудованием. Убедившись в правильности всей проводки, включите измерительное оборудование и убедитесь, что данные отображаются нормально; на этом установка будет завершена.
Гибкий трансформатор с разъемным сердечником подходит только для измерения переменного тока; его нельзя использовать для обнаружения постоянного тока.
При установке катушки убедитесь, что сопрягаемые поверхности чисты и не содержат мусора, а катушка полностью зафиксирована на месте; невыполнение этого требования повлияет на точность измерений.
Не сгибайте и не сдавливайте катушку слишком сильно; Не царапайте изоляционную оболочку острыми предметами, чтобы предотвратить повреждение изоляции и связанные с этим угрозы безопасности.
Вторичная обмотка катушки Роговского обеспечивает выходное напряжение; короткое замыкание строго запрещено. Подключите прилагаемый интегратор в соответствии со спецификациями, чтобы избежать повреждений, вызванных неправильной полярностью.

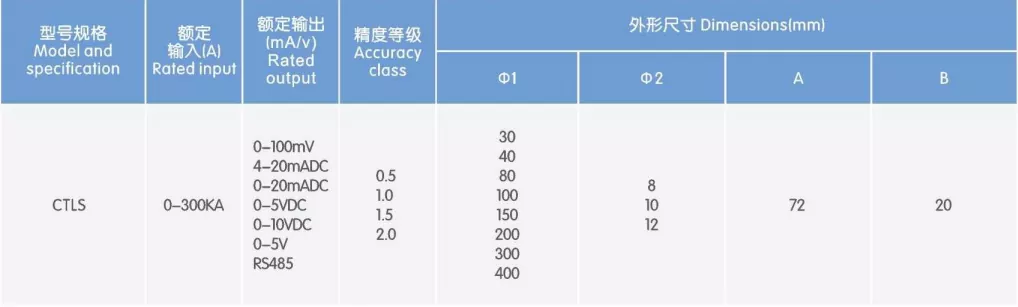

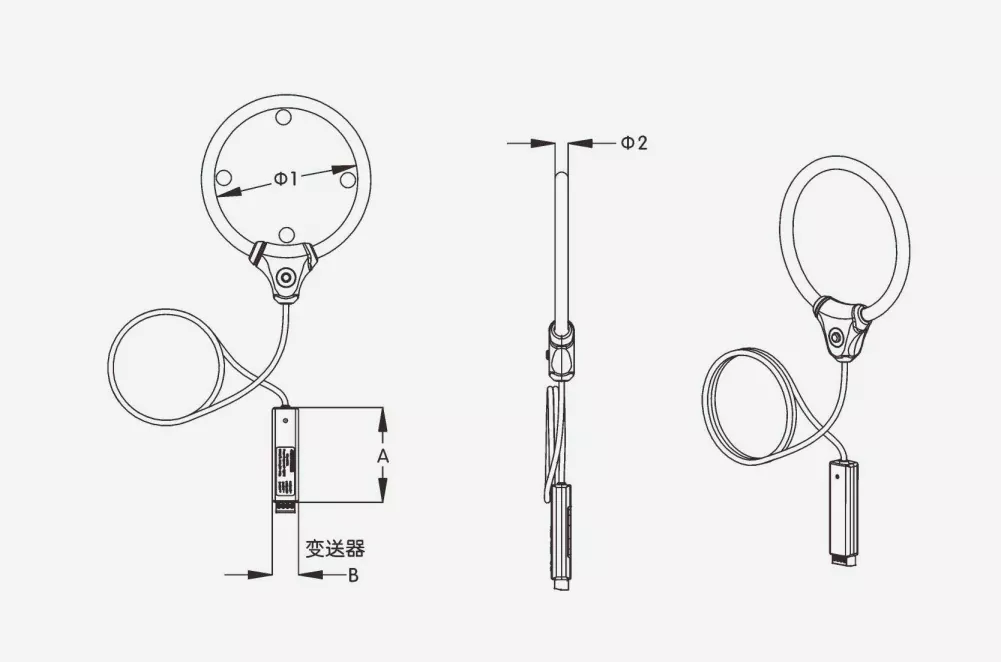

Гибкий корпус катушки: намотан высокопрочным многожильным эмалированным проводом и заключен в огнестойкую гибкую изоляционную оболочку; устойчив к изгибу и старению и адаптируется к сложным углам установки.
Прецизионный соединительный разъем: корпус из высокопрочного инженерного пластика со встроенным прецизионным запирающим механизмом; обеспечивает плотную посадку с низким магнитным сопротивлением; имеет удобную конструкцию с замком.
Специальный модуль интегратора: использует чип обработки сигналов промышленного класса, обеспечивающий низкий температурный дрейф и высокую стабильность; включает в себя световой индикатор питания и четко обозначенные клеммы, позволяющие свести к минимуму ошибки при подключении.
Усиленная конструкция кабеля. Соединительные кабели между катушкой и интегратором усилены и предотвращают изгиб и растяжение; устойчивы к напряжению и старению, что делает их пригодными для сложных условий проводки на объекте.
Вопрос 1: В чем разница между катушкой Роговского и стандартным трансформатором тока?
A: Стандартные трансформаторы тока основаны на магнитной цепи с железным сердечником и склонны к магнитному насыщению; они обычно имеют жесткую фиксированную конструкцию, требующую отключения цепи для установки. Напротив, катушка Роговского имеет полую гибкую структуру, невосприимчивую к магнитному насыщению, предлагает широкий диапазон измерений и допускает открытую и закрытую установку, что делает ее идеальной для сильноточных приложений, проектов модернизации и специализированных сценариев установки.
В2: Можно ли использовать гибкий трансформатор с разъемным сердечником для учета энергии?
Ответ: Продукты стандартного класса 0,5 подходят для общего потребления энергии и мониторинга тока. Для высокоточных измерений, связанных с расчетом торговых операций, можно настроить высокоточную версию класса 0,2; пожалуйста, укажите это требование заранее.
В3: Можно ли использовать его внутри высоковольтного распределительного устройства? О: Да, но вы должны выбрать катушку с номиналом изоляции, соответствующим уровню напряжения системы; Кроме того, монтаж и эксплуатация должны производиться квалифицированным персоналом в строгом соответствии с правилами техники безопасности при проведении высоковольтных работ.
В4: Можно ли купить катушку отдельно, без интегратора?
О: Да, катушки или интеграторы можно приобрести индивидуально; однако перед размещением заказа проверьте требования к совместимости интерфейса и сигнала с имеющимся у вас оборудованием. Специальный проект по тестированию качества электроэнергии для штамповочного цеха автомобильной производственной базы в новом районе залива Ханчжоу Нинбо
Название проекта: Обнаружение пускового тока и специальное тестирование качества электроэнергии для штамповочного цеха производственной базы автомобилей местных марок в новом районе залива Ханчжоу Нинбо
Местоположение: Индустриальный парк производства транспортных средств, новый район залива Ханчжоу, город Нинбо, провинция Чжэцзян.
Дата реализации: сентябрь 2024 г.

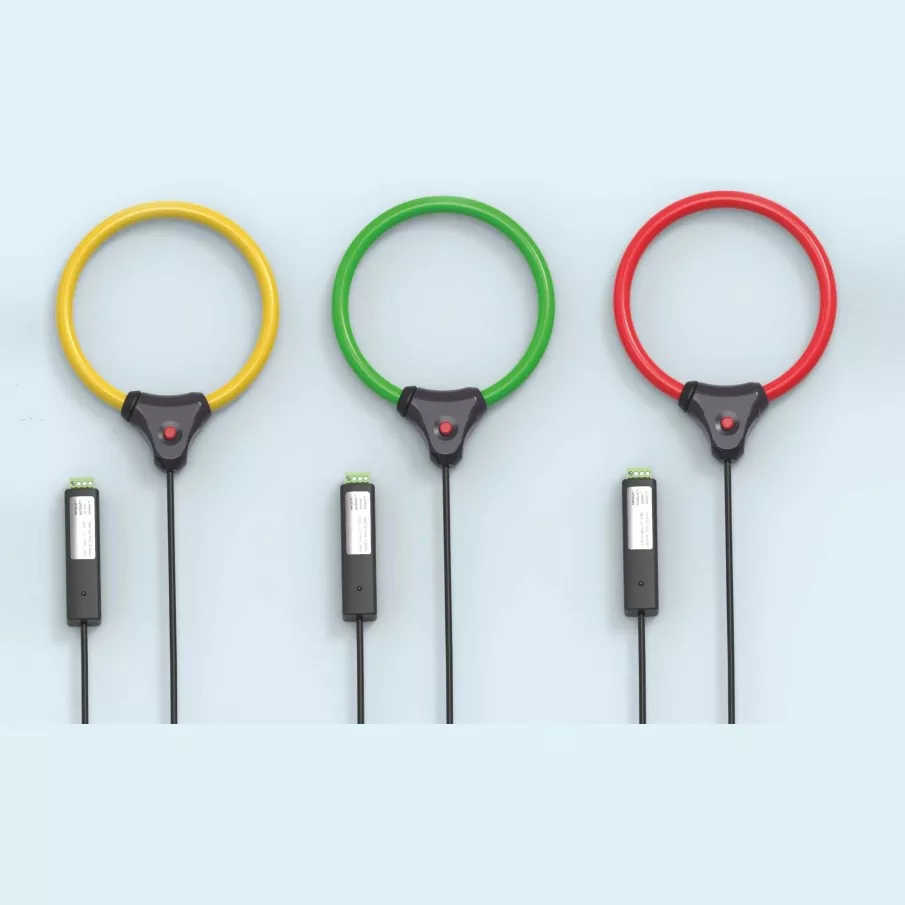

Используемые продукты: Комплект трехфазных гибких катушек Роговского с разъемным сердечником (цветовая маркировка желтый/зеленый/красный; оснащен специальными внешними интеграторами).
Штамповочный цех оснащен четырьмя крупными механическими прессами усилием по 2000 тонн, представляющими типичные сверхмощные импульсные нагрузки. Каждый главный двигатель имеет номинальную мощность 250 кВт, а пиковый ток во время хода штамповки может в шесть раз превышать номинальный ток. В начале 2024 года в цехе часто возникали проблемы, в том числе аномальное повышение температуры в низковольтных шинопроводах, исчезновение контакторов в шкафах компенсации реактивной мощности и предупреждения об ошибках на расположенном рядом оборудовании для прецизионного контроля размеров, вызванные помехами. Владелец поручил стороннему агентству по тестированию электропитания провести комплексное тестирование качества электроэнергии во всех условиях эксплуатации, чтобы точно зафиксировать формы сигналов пускового тока и данные о гармониках, тем самым предоставив необходимые данные для поддержки последующих стратегий снижения качества электроэнергии.
Сложные условия импульсной нагрузки; традиционные трансформаторы не способны улавливать переходные сигналы
Обычные трансформаторы тока с железным сердечником страдают от высокого гистерезиса и узкой полосы измерения; они могут улавливать только установившиеся токи промышленной частоты. Они не способны точно фиксировать формы пускового тока штамповки миллисекундного уровня или точно измерять содержание высших гармоник, что делает данные испытаний недостаточными для анализа первопричин неисправностей.
Сложность отключения шин большого сечения; тестирование при отключении питания влечет за собой огромные производственные потери
Основная вводная линия электропередачи цеха состоит из медных шин прямоугольной формы (характеристики: 3×120×10 мм). Установка традиционных оконных (сквозных) трансформаторов потребует демонтажа шин и отключения линий электропередачи. Было подсчитано, что 12-часовое отключение электроэнергии на каждой производственной линии приведет к прямым производственным потерям, превышающим один миллион юаней, — результат, совершенно неприемлемый для владельца.
Ограниченное пространство внутри шкафа; установка жесткого испытательного оборудования ограничена. Внутри распределительных шкафов расстояние между шинами узкое, а окружающие автоматические выключатели и клеммные колодки плотно расположены. Жесткие накладные трансформаторы тока громоздки и требуют значительного рабочего пространства, что затрудняет их правильную установку и усложняет проведение испытаний.
Высокие требования к многоканальному синхронному тестированию; стабильность сигнала обеспечить сложно.
Точный анализ фазового дисбаланса и разности фаз требует синхронного сбора данных трехфазных токов. Традиционные тестовые пробники разъемного типа часто страдают от значительных изменений параметров обмотки и высоких ошибок интегрирования, что приводит к плохой синхронизации данных по фазам — факторам, которые напрямую ставят под угрозу точность результатов анализа качества электроэнергии.
Чтобы удовлетворить требования промышленных площадок к «тестированию под напряжением, широкой совместимости, высокой точности и широкой полосе пропускания», в проекте используется трехфазный набор гибких накладных катушек Роговского в сочетании с внешним специализированным интегратором. Эта установка выводит стандартный сигнал на портативный анализатор качества электроэнергии, что позволяет проводить непрерывные 72-часовые испытания во всех рабочих условиях.
Разработка основного решения
Гибкая зажимная конструкция: катушки гибкие, их можно согнуть или придать им форму, позволяющую наматывать их непосредственно на прямоугольные шины. Установка может выполняться в цепях под напряжением с соблюдением стандартных процедур безопасности, что исключает необходимость демонтажа шин или отключения питания.
Высокоточный интегратор раздельного типа: внешний модуль интеграции выполняет точные интеграционные расчеты, преобразуя дифференциальный сигнал катушки в стандартный сигнал напряжения, который напрямую совместим с входными интерфейсами основных анализаторов качества электроэнергии.
Возможность измерения в широкой полосе пропускания: эффективный диапазон частот измерения охватывает от 5 Гц до 1 кГц, что позволяет точно регистрировать переходные импульсные токи и гармоники (со 2-го по 25-й порядки), что полностью соответствует стандартам тестирования качества электроэнергии.
Цветовая маркировка: желтая, зеленая и красная катушки соответствуют трем фазам, что сводит к минимуму ошибки проводки на месте и значительно повышает эффективность тестирования и точность данных о фазах.
Быстрое развертывание без простоев; никакого влияния на нормальное производство. Гибкие катушки имеют конструкцию с защелкой, позволяющую закреплять их непосредственно вокруг шин. Сертифицированные электрики выполняют монтаж в соответствии с протоколами низковольтных работ под напряжением, не требуя отключения электроэнергии или демонтажа компонентов распределительной системы. Развертывание одного трехфазного комплекта занимает всего 15 минут, что позволяет производственной линии цеха нормально работать на протяжении всего испытания без потерь производительности.
Гибкая адаптация к проводникам неправильной формы; легкая установка в ограниченном пространстве. Гибкий корпус катушки идеально повторяет контуры прямоугольных медных шин, что позволяет легко устанавливать ее даже в тесных шкафах с высокой плотностью размещения компонентов и ограниченным рабочим пространством; это фундаментально решает отраслевую проблему, связанную с тем, что жесткие трансформаторы тока не подходят для проводников неправильной формы или в тесных условиях.
Обладая широкой полосой пропускания и высокой точностью, устройство в сочетании со специальным интегратором обеспечивает превосходную линейность измерений и ровную частотную характеристику. Он точно фиксирует пиковые импульсные токи миллисекундного уровня и полные формы сигналов во время операций штамповки, а также точно измеряет содержание гармоник. Благодаря погрешности измерения ≤0,5% он полностью соответствует требованиям точности профессионального тестирования качества электроэнергии.
Превосходная трехфазная согласованность обеспечивает достоверность данных синхронных испытаний. Катушки изготавливаются по унифицированной технологии намотки, параметры интегратора строго подобраны и откалиброваны. Ошибка синхронизации между тремя фазами составляет менее 1 мс, что позволяет точно восстановить разность фаз и несимметрию токов, тем самым обеспечивая научную обоснованность и точность результатов анализа качества электроэнергии.
Портативный и прочный для многократного использования в различных сценариях. Вся система легкая и удобная для переноски, оснащена надежным механизмом открытия/закрытия, предназначенным для частого использования. Он идеально подходит для использования сторонними агентствами по тестированию на различных промышленных площадках и в различных спецификациях схем. Его высокая возможность повторного использования приводит к тому, что общая стоимость владения намного ниже, чем у традиционных методов тестирования.
Выявление основной причины неисправностей. Благодаря непрерывному 72-часовому тестированию в полных рабочих условиях система точно зарегистрировала пиковый ток 1860 А (приблизительно в 6,2 раза превышающий номинальное значение) во время хода штамповки пресса. Также было установлено, что уровни 5-й и 7-й гармоник превышали пределы на 12% и 8% соответственно, что прояснило основные причины перегрева шин, абляции контакторов и помех в работе прецизионного оборудования.
Поддержка внедрения эффективных решений по смягчению последствий: на основе точных данных испытаний клиент установил фильтры активной мощности (APF) и устройства динамической компенсации реактивной мощности. После модернизации среднее повышение температуры шин снизилось на 12°C, частота отказов из-за абляции контакторов снизилась на 85%, а проблемы ошибок, связанных с помехами в прецизионном испытательном оборудовании, были полностью решены.
Значительное сокращение общих затрат на тестирование. По сравнению с традиционными методами тестирования, требующими отключения электроэнергии, этот подход к живому тестированию позволил избежать потерь производственных мощностей примерно на 1,2 миллиона юаней. Кроме того, трудозатраты на тестирование были снижены на 60%, а цикл тестирования сократился с... Продолжительность тестирования сократилась с трёх дней до половины дня, продемонстрировав значительные преимущества в эффективности и экономичности.
Ценность возможности повторного использования оборудования была полностью реализована; Впоследствии система была развернута для нескольких раундов проверок качества электроэнергии в цехах сварки и окончательной сборки предприятия. Он успешно завершил испытания в 12 точках со 100-процентной эксплуатационной эффективностью и неизменно стабильной точностью измерений, зарекомендовав себя в качестве основного стандартного инструмента для проверок эксплуатации и технического обслуживания предприятия.
Трехфазная гибкая катушка Роговского с разъемным сердечником и внешним интегратором представляет собой специализированный основной инструмент для тестирования качества промышленной электроэнергии, обнаружения сильноточных переходных процессов и устранения неисправностей в распределении мощности. Он эффективно решает три основные проблемы, связанные с традиционным испытательным оборудованием: необходимость отключения электроэнергии, плохая адаптивность и неточные измерения переходных процессов. Он отвечает профессиональным потребностям сторонних агентств по тестированию в портативном многоразовом оборудовании, а также подходит для разнообразных сценариев — от специального тестирования до онлайн-мониторинга, — с которыми сталкиваются промышленные предприятия. В конечном итоге он предоставляет точные и надежные данные для диагностики неисправностей, оптимизации энергоэффективности и управления качеством электроэнергии в системах распределения электроэнергии.
