Благодаря открывающейся конструкции с защелкой трансформатор можно быстро установить в низковольтные цепи под напряжением без необходимости отсоединять шины или резать кабели; это существенно сокращает время модернизации и позволяет избежать потерь, связанных с простоем производства или перебоями в подаче электроэнергии.
Корпус катушки слегка гибок, что позволяет ей помещаться в ограниченном пространстве распределительного устройства, размещать проводники неправильной формы и перемещаться по компактной схеме проводки, преодолевая ограничения при установке, связанные с традиционными жесткими трансформаторами тока.
Основанный на принципе катушки с воздушным сердечником, он устраняет проблемы насыщения железного сердечника и поддерживает точный пропорциональный выходной сигнал во всем диапазоне измерений, что делает его пригодным как для повседневного мониторинга нагрузки, так и для обнаружения переходных токов.
Гибкий трансформатор с разъемным сердечником CTLSX можно использовать в сочетании со специальным интегратором для прямого взаимодействия со счетчиками энергии, анализаторами качества электроэнергии, системами ПЛК и блоками сбора данных.
Оснащенный двухслойной изолированной гибкой оболочкой, обеспечивающей превосходную диэлектрическую прочность, он подходит для низковольтных распределительных систем до 1000 В; усиленный корпус обеспечивает стабильную и длительную работу в промышленных условиях.

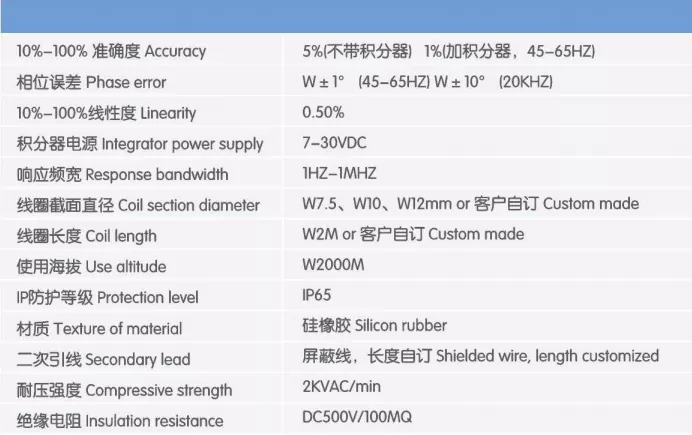

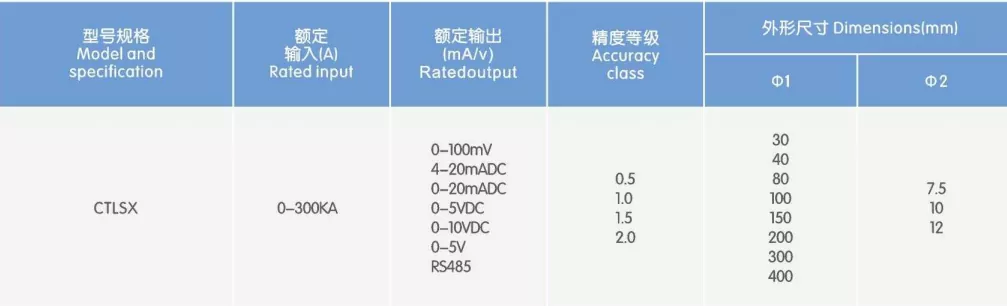

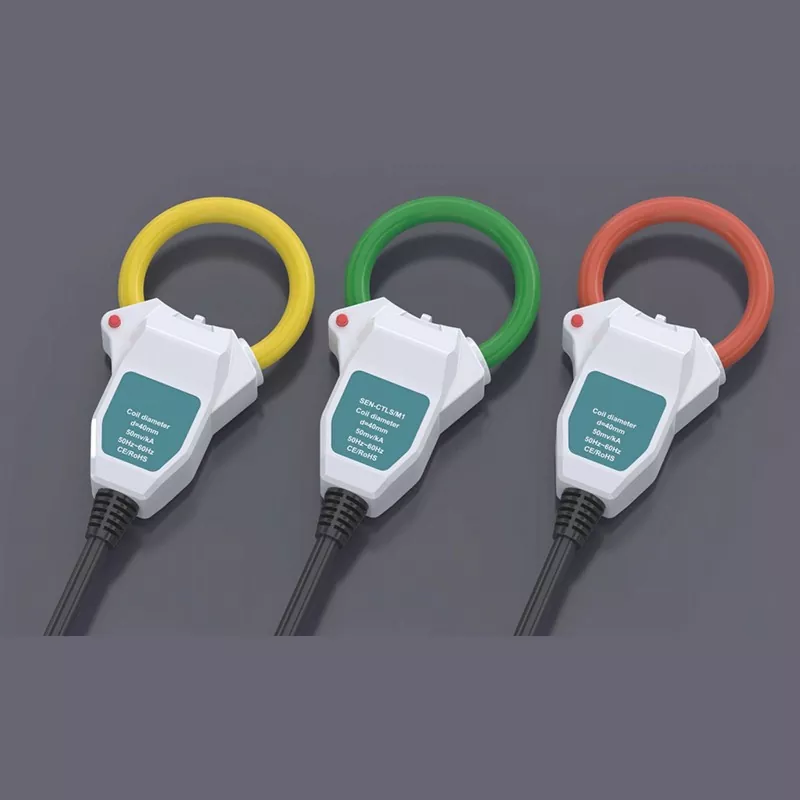

На корпусе указаны ключевые характеристики, такие как номер модели, диаметр катушки, чувствительность, диапазон частот и сведения о сертификации, что облегчает идентификацию на месте и управление установкой.
Усиленный корпус из АБС-пластика: корпус из высокопрочного белого инженерного пластика, ударопрочного и устойчивого к старению, обеспечивающего надежную долговременную работу в промышленных электрических средах.
Высокоточный процесс намотки: внутренняя катушка имеет равномерно намотанную эмалированную медную проволоку высокой чистоты, обеспечивающую низкий температурный дрейф и отличную стабильность, что обеспечивает стабильную точность измерений с течением времени.
Конструкция индикации полярности: красная точка в верхней части корпуса позволяет быстро определить полярность во время установки, предотвращая неправильное подключение проводов. Конструкция выхода кабеля с защитой от изгиба: Точка подключения кабеля имеет ребристую конструкцию с защитой от изгиба, что делает ее устойчивой к неоднократному растяжению и изгибу на месте и предотвращает поломку.
Постоянная этикетка с лазерной маркировкой: Технические характеристики и параметры четко обозначены на передней части корпуса; Маркировка устойчива к износу и выцветанию, что облегчает установку на месте и последующие проверки технического обслуживания.
Управление энергопотреблением в зданиях: подсчеты, статистика энергопотребления и распределение затрат для коммерческих зданий и промышленных парков.
Мониторинг качества электроэнергии: анализ гармоник для распределительных панелей, профилирование нагрузки и регистрация переходных токов.
Мониторинг промышленного оборудования: Текущий мониторинг двигателей, насосов, компрессоров и оборудования с частотно-регулируемым приводом (ЧРП) для обеспечения профилактического обслуживания.
Модернизация системы распределения электроэнергии: добавление текущих возможностей мониторинга к устаревшему распределительному устройству без необходимости отключения электроэнергии или замены проводки.
Новые энергетические системы: обнаружение тока на выходе фотоэлектрических инверторов и мониторинг тока заряда/разряда для систем хранения энергии.
Ввод в эксплуатацию и испытания на месте: электрические приемочные испытания для проектов распределения электроэнергии, поиск и устранение неисправностей и ввод оборудования в эксплуатацию.
Проверка безопасности: установка проводов под напряжением должна выполняться сертифицированным электриком в строгом соответствии с местными правилами электробезопасности; для сценариев с высоким напряжением необходимо соблюдать процедуры отключения питания, проверки напряжения и заземления.
Открытие катушки: нажмите защелку на корпусе, чтобы разделить два конца гибкой катушки.
Наматывание проводника: Полностью оберните катушку вокруг одного измеряемого проводника, следя за тем, чтобы тело катушки не перекручивалось и не перекрывало друг друга.
Закрытие корпуса: Совместите сопрягаемые поверхности концов катушки и плотно закройте корпус до тех пор, пока не услышите щелчок, подтверждающий, что поверхности полностью соприкасаются.
Подключение проводов: Подключите выходной кабель к соответствующему интегратору или измерительному прибору в соответствии с маркировкой полярности.
Проверка работоспособности: включите испытательное оборудование и убедитесь, что показания тока стабильны и соответствуют фактической нагрузке.
Перед установкой убедитесь, что сопрягаемые поверхности гибкого трансформатора с разъемным сердечником CTLSX чистые; Посторонние предметы или плохой контакт напрямую влияют на точность измерений.
Не сгибайте и не сдавливайте катушку с применением силы, а также не прокалывайте ее острыми предметами, чтобы не повредить внутренние обмотки и изоляционный слой.
Выходная клемма передает сигнал низкого напряжения; не замыкайте выходную клемму во время работы. Эта стандартная модель предназначена только для использования внутри помещений; установка на открытом воздухе требует размещения внутри водонепроницаемого распределительного шкафа.
Вопрос: Должен ли гибкий трансформатор с разделенным сердечником CTLSX использоваться с интегратором?
А: Да. CNJ-CTLSX выдает сигнал дифференциального напряжения милливольтового уровня, пропорциональный скорости изменения тока; для преобразования этого сигнала в стандартный сигнал, совместимый с обычными счетчиками, приборами и ПЛК, требуется соответствующий интегратор. Мы предлагаем комплексное решение, включающее как катушку, так и интегратор.
Вопрос: Можно ли использовать этот продукт для коммерческого учета (торгового расчета)?
О: Стандартная модель (класс точности 0,5) подходит для внутреннего управления энергопотреблением, субучета и распределения затрат. Для сценариев, требующих более высокой точности коммерческого учета, свяжитесь с нами, чтобы настроить высокоточную версию.
Вопрос: Можно ли настроить длину и чувствительность кабеля?
А: Да. Массовые заказы поддерживают настройку длины кабеля, выходной чувствительности, диаметра катушки и т. д.; пожалуйста, свяжитесь с нашим отделом продаж по поводу конкретных требований.
Вопрос: Какова гарантийная политика?
О: Гарантия качества сроком на один год распространяется с даты поставки. При нормальных условиях эксплуатации мы предоставляем бесплатные услуги по замене или ремонту в случае проблем с качеством, связанных с материалами или качеством изготовления, а также пожизненную техническую поддержку.
Название проекта: Центр обработки данных Чэнду Tier III+, серверная комната, шкаф, ответвительная цепь, модернизация системы учета энергии
Местоположение: Индустриальный парк цифровой экономики Тяньфу, новый район Тяньфу, Чэнду, провинция Сычуань.
Дата завершения модернизации: июнь 2025 г.
Используемый продукт: CNJ-CTLSX Гибкая катушка Роговского с разъемным сердечником (50 мВ/кА, класс 0,5)
Этот объект IDC служит основным узлом облачных услуг для Юго-Западного региона. Построенный в соответствии со стандартами Tier III+, он вмещает 480 стандартных серверных шкафов и требует доступности электропитания на уровне 99,982%. Чтобы удовлетворить требования оценки энергоэффективности вычислений и обеспечить точный выставление счетов на основе фактического энергопотребления арендаторов, на объекте планируется установить устройства измерения тока на ответвленных цепях шкафов во всех шкафах с концами рядов, тем самым обеспечивая подсчет энергопотребления на уровне шкафа.
Поскольку в центре обработки данных осуществляются основные операции многочисленных государственных и корпоративных клиентов, незапланированные отключения электроэнергии строго запрещены; следовательно, решения по модернизации, требующие отсоединения кабелей и отключения питания, что типично для традиционных трансформаторов тока с твердотельным сердечником или стандартных трансформаторов тока с разъемным сердечником, были совершенно неосуществимы. Кроме того, высокая плотность прокладки кабелей внутри силовых распределительных шкафов не оставляла места для установки жестких трансформаторов тока. После оценки нескольких вариантов проект выбрал гибкую катушку Роговского с разъемным сердечником CNJ-CTLSX в качестве основного компонента для измерения тока, что позволяет модернизировать все ответвленные цепи с нулевым временем простоя.
1. Строгая классификация центров обработки данных; Модернизация с отключением питания невозможна: объекты IDC уровня Tier III+ работают в соответствии со строгими соглашениями об уровне обслуживания (SLA). Незапланированные отключения влекут за собой существенные штрафы, превышающие 100 000 юаней в час, подлежащие выплате клиентам. Традиционные трансформаторы тока требуют обрезки кабелей и отключения питания во время установки, что делает такие решения несоответствующими требованиям и немедленно отвергается.
2. Измерение ограничено основными шкафами; Невозможность точного выставления счетов на уровне стойки. Первоначальная система распределения электроэнергии измеряла только основную входную линию распределительного шкафа. Затраты арендаторов на электроэнергию распределялись в зависимости от площади стойки, в результате чего клиенты с высокой плотностью мощности постоянно несут непропорциональные расходы и приводили к частым спорам по счетам. Кроме того, отсутствие точных данных об энергоэффективности отдельных стоек препятствовало оптимизации PUE.
3. Внутренняя кабельная система высокой плотности; Ограничения при установке жестких трансформаторов: Ответвительные кабели внутри распределительных шкафов располагались на расстоянии менее 2 см друг от друга. Традиционные жесткие трансформаторы с разъемным сердечником громоздки и требуют значительного зазора для открытия и закрытия, что делает установку невозможной при существующей прокладке кабелей. Реорганизация кабелей резко увеличила бы рабочую нагрузку и риск перебоев в подаче электроэнергии.
4. Строгие требования к электромагнитной совместимости (ЭМС). Стандартные трансформаторы с железным сердечником имеют высокую магнитную утечку, которая может мешать стабильной работе серверов, устройств хранения данных и сетевых коммутаторов, потенциально вызывая ошибки данных или перезагрузку системы. Модернизированное оборудование должно было соответствовать строгим стандартам ЭМС, необходимым для объектов IDC.
Чтобы удовлетворить основные требования предприятий IDC, а именно «нулевое время простоя, компактное пространство, высокая точность и строгие стандарты ЭМС», в проекте используются гибкие катушки Роговского с разъемным сердечником CNJ-CTLSX в сочетании со специальными интеграторами для DIN-рейки. Они преобразуют сигналы для интеграции в систему экологического мониторинга объекта, обеспечивая сбор данных о потреблении тока и энергии во всех ответвленных цепях в режиме реального времени.
Основные принципы проектирования
Разъемная установка без отсоединения: благодаря разъемной конструкции с защелками катушки крепятся непосредственно к кабелям. Сертифицированные электрики выполняют монтаж в соответствии с протоколами низковольтных работ под напряжением; никаких перебоев в подаче электроэнергии или отключений терминалов не требуется ни на каком этапе.
Гибкие катушки для ограниченного пространства. Катушки изготовлены из гибкого изоляционного материала и могут быть слегка согнуты или изменены, что позволяет легко устанавливать их вокруг кабелей даже в плотно упакованных шкафах с минимальным расстоянием между ними.
Бесшовная интеграция сигналов: специальные интеграторы преобразуют дифференциальные сигналы в стандартные электрические сигналы для прямого подключения к существующей платформе мониторинга. Это устраняет необходимость замены хост-системы, сохраняя управляемыми затраты на модернизацию.
Конструкция экранирования с низким уровнем ЭМИ. Внешний экранирующий слой сводит к минимуму утечку магнитного потока (значительно ниже, чем у традиционных трансформаторов с железным сердечником), обеспечивая соответствие стандартам электромагнитной совместимости (ЭМС) IDC и предотвращая помехи стабильной работе ИТ-оборудования.
Огнестойкие и устойчивые к высоким температурам материалы. Корпус изготовлен из огнестойкого конструкционного пластика класса V0, предназначенного для выдерживания длительного повышения температуры, типичного для закрытых серверных помещений, и соответствующего нормам пожарной безопасности.
Процесс установки без простоев; нулевое влияние на бизнес-операции и нулевые выплаты по ответственности: все 144 устройства были установлены и введены в эксплуатацию, а системы оставались в рабочем состоянии. В ходе установки система электроснабжения не вызывала никаких сигналов тревоги и не имела перебоев; все клиентские службы продолжали работать в обычном режиме, полностью соблюдая требования соглашения об уровне обслуживания и избегая прогнозируемого риска ответственности, превышающего 800 000 юаней, связанного с возможным простоем. Высокая адаптируемость к ограниченному пространству; эффективность установки увеличена на 120 %. Гибкие катушки компактны и гибки, что позволяет легко устанавливать их даже в переполненных шкафах, где расстояние между кабелями составляет менее 2 см. Среднее время установки одного блока составляет всего 3 минуты — повышение эффективности на 120 % по сравнению с традиционными жесткими трансформаторами тока, что позволяет установить и ввести в эксплуатацию все 144 блока в рамках проекта всего за два дня.
Соответствующая точность измерения обеспечивает коммерческое выставление счетов. Устройства обладают точностью измерения класса 0,5 и превосходной линейностью во всем диапазоне измерений. Совокупные данные ответвленных цепей показывают отклонение ≤1,8% по сравнению с основным счетчиком в концевом шкафу. Данные, проверенные сторонним метрологическим агентством, служат основой для выставления арендаторам счетов за электроэнергию, эффективно разрешая давние споры по счетам.
Электромагнитная совместимость гарантирует отсутствие помех в работе ИТ-оборудования. После установки серверы и коммутаторы в затронутых шкафах контролировались в течение 72 часов непрерывной работы; никаких электромагнитных помех, таких как ошибки данных, перезагрузки или сигналы тревоги, не возникло. Уровни электромагнитного излучения полностью соответствуют эксплуатационным стандартам IDC.
Конструкция без сердечника исключает необходимость технического обслуживания и снижает долгосрочные затраты на эксплуатацию и техническое обслуживание. Благодаря конструкции с воздушным сердечником катушки Роговского не подвержены насыщению железного сердечника, механическому износу и потерям гистерезиса. Они не требуют периодической калибровки после развертывания — только визуальный осмотр во время ежегодных проверок, — что значительно снижает рабочую нагрузку и стоимость эксплуатации и обслуживания центра обработки данных.
Достигнута точность выставления счетов на уровне кабинета; Значительно повысилась удовлетворенность арендаторов. Можно точно отслеживать ежемесячное энергопотребление для каждого шкафа в режиме реального времени, что обеспечивает прозрачное выставление счетов по принципу «плати за то, что ты используешь». Жалобы от арендаторов с высоким энергопотреблением сократились до нуля, а общий уровень продления арендаторов увеличился на 15%.
Поддерживает детальную оптимизацию PUE; Годовая экономия электроэнергии превышает 300 000 кВтч. Подробные данные о потреблении энергии в ответвительных цепях выявили три группы шкафов с высоким энергопотреблением. Были реализованы целевые оптимизации для стратегий воздушного потока кондиционирования воздуха и планирования нагрузки на серверы. Общий PUE объекта снизился с 1,42 до 1,38, что привело к годовой экономии затрат на электроэнергию более чем на 300 000 юаней, а инвестиции в модернизацию окупились в течение 10 месяцев. Раннее предупреждение о неисправностях ответвленных цепей и повышенная надежность электропитания: система контролирует токи ответвленных цепей в режиме реального времени и успешно выявляет потенциальные проблемы — в частности, колебания тока, вызванные плохим контактом клемм — в двух ответвленных цепях. Персонал по техническому обслуживанию устранил эти проблемы в непиковые часы, тем самым предотвратив два потенциальных случая простоя.
Долгосрочная стабильная работа при 100% целостности оборудования. По состоянию на июль 2026 года 144 устройства работали стабильно в течение 13 месяцев подряд без единого случая отклонения точности, прерывания сигнала или ухудшения состояния корпуса. Уровень целостности оборудования составляет 100%, а эксплуатационные показатели превосходят ожидания проекта.
Гибкая катушка Роговского с разъемным сердечником CNJ-CTLSX идеально подходит для модернизации системы распределения электроэнергии в центрах обработки данных IDC, где требуется нулевое время простоя, высокая компактность, высокая точность и строгое соответствие требованиям ЭМС. Оно принципиально решает проблемы соответствия требованиям и установки, связанные с модернизацией традиционных трансформаторов тока. Способный быстро создать детальную систему мониторинга энергопотребления на уровне филиала с минимальными затратами на установку и сбоями в работе, он представляет собой высокорентабельное решение для измерения тока для повышения энергоэффективности центров обработки данных и модернизации интеллектуального распределения электроэнергии.
