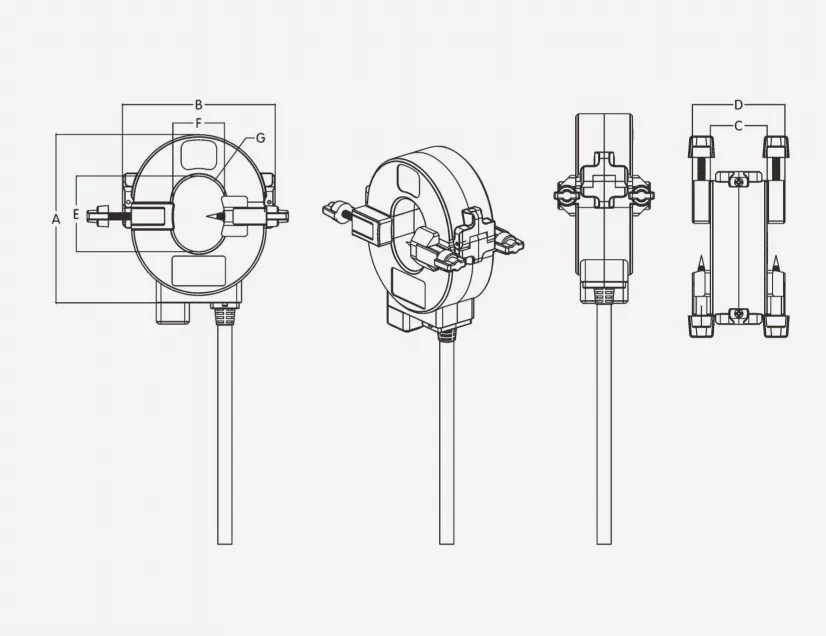

Наши водонепроницаемые трансформаторы тока CTHW9 Outdoor оснащены симметричным двухвинтовым запирающим механизмом. По сравнению с одновинтовыми конструкциями такая конструкция обеспечивает более равномерное распределение усилий и более плотное закрытие сердечника, что структурно гарантирует точность измерений и долговременную эксплуатационную стабильность. Линейка продуктов предлагает различные размеры отверстий для размещения низковольтных силовых кабелей различного диаметра.
Благодаря симметричному двухвинтовому запирающему механизму винты с обеих сторон затягиваются поочередно во время установки. Это обеспечивает равномерное распределение силы по верхнему и нижнему корпусам трансформатора и плотную посадку без зазоров на интерфейсе сердечника, устраняя такие проблемы, как несоосность или отклонения точности, вызванные односторонней блокировкой. Стопорные штифты плотно прижимаются к внешней поверхности кабеля, предотвращая проскальзывание или вращение и обеспечивая стабильные результаты измерений в течение длительного времени, даже в средах с высокой вибрацией, например, при работе с двигателями или вентиляторами.

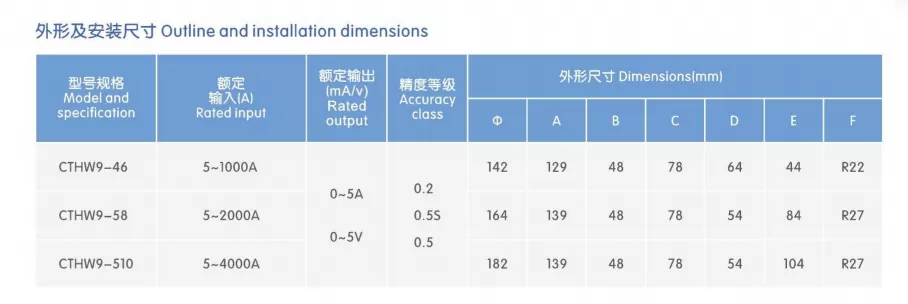

Доступны модели с различными размерами внутренних отверстий, полностью закрывающих низковольтные силовые кабели от малого до большого сечения. Они совместимы как с одножильными, так и с многожильными кабелями, удовлетворяя потребности в сборе данных для цепей с токами от 5 А до 4000 А. Выбор является гибким, что позволяет точно подобрать ток цепи и характеристики кабеля; модификация кабеля не требуется, поскольку устройства можно устанавливать напрямую с помощью простого зажимного механизма.
Оснащенное высококачественным сердечником из кремниевой стали с ориентированной структурой, устройство обеспечивает высокую магнитную проницаемость, низкие магнитные потери, широкий линейный диапазон и высокую устойчивость к электромагнитным помехам. Он может функционировать как измерительный трансформатор тока, достигая точности класса 0,5 или 1 для измерения рабочего тока в сочетании с измерителями мощности и системами мониторинга энергии, или быть настроен как трансформатор тока нулевой последовательности для точного обнаружения остаточных токов на уровне миллиампер для использования с устройствами защиты от утечки на землю и противопожарными устройствами контроля мощности.
Корпус отлит из высокопрочного огнестойкого конструкционного пластика, обеспечивающего устойчивость к ударам и старению, вызванному экстремальными температурами. Внутри используется вакуумная заливка эпоксидной смолой, обеспечивающая комплексную защиту от влаги, пыли и коррозии, а также степень защиты IP65. Водонепроницаемый трансформатор тока CTHW9 для наружного применения обеспечивает стабильную, длительную работу и увеличенный срок службы в различных средах — от промышленных предприятий и наружных распределительных коробок до подземных инженерных туннелей и влажных электрических шахт.
Прозрачная крышка клемм: состояние проводки хорошо видно; крышки не нужно снимать для приемки на месте или плановых проверок, что делает поиск и устранение неисправностей более эффективным.
Четкая маркировка полярности: направление P1/P2 и полярность вторичной клеммы отмечены на поверхности корпуса для эффективного предотвращения ошибок при подключении.
Водонепроницаемый, устойчивый к изгибу выход кабеля: поставляется со специальным выходным кабелем с герметичным водонепроницаемым интерфейсом, подходящим для установки на открытом воздухе.
Интегрированная конструкция (дополнительные аксессуары не требуются): Готовность к установке прямо из коробки без приобретения дополнительных деталей, что снижает общие затраты на установку.
Поочередно ослабьте стопорные винты с обеих сторон (против часовой стрелки) и аккуратно разъедините верхнюю и нижнюю половины корпуса по линии разъема.
Расположите измеряемый кабель в центре внутреннего отверстия трансформатора, убедившись, что он расположен по центру и не прижимается к внутренним стенкам.
Совместите сопрягаемые поверхности и соедините верхнюю и нижнюю половины корпуса; поочередно затяните винты с обеих сторон (по часовой стрелке), чтобы обеспечить идеальное прилегание поверхностей и надежный контактный штифт, фиксирующий кабель.
Откройте прозрачную крышку клемм, правильно подключите вторичную проводку в соответствии с маркировкой полярности и закройте крышку, чтобы завершить установку.
Никогда не оставляйте вторичную обмотку трансформатора тока разомкнутой во время работы, поскольку наведенное высокое напряжение представляет угрозу для безопасности персонала и оборудования. При установке трансформатора нулевой последовательности убедитесь, что фазовая линия(и) и нейтральная линия проходят через трансформатор в одном и том же направлении, и обратите внимание на соблюдение полярности при подключении.
Выберите соответствующий размер внутреннего отверстия в зависимости от фактического внешнего диаметра кабеля; Для наружных условий с повышенной влажностью рекомендуется дополнительная гидроизоляция места подключения проводов.
Модернизация существующих распределительных систем: установка измерения и мониторинга на кабельных цепях в старых промышленных зонах и коммерческих зданиях без необходимости отключения электроэнергии или отключения проводов, обеспечивая нулевое время простоя производства.
Управление промышленной энергией: сбор текущих данных из цепей, питающих производственные линии, коммунальное оборудование, воздушные компрессоры и т. д., для получения статистики энергопотребления и анализа эффективности.
Защита от остаточного тока: действует как трансформатор тока нулевой последовательности в сочетании с устройствами защиты от утечки для обеспечения электробезопасности в распределительной системе.
Мониторинг пожарной безопасности: контроль тока и остаточного тока в противопожарных распределительных цепях на предмет соответствия нормам системы пожарной безопасности.
Интеллектуальный мониторинг распределения электроэнергии: интеграция с платформами мониторинга мощности и терминалами Интернета вещей для обеспечения удаленного сбора данных и раннего предупреждения о неисправностях.
Наш полный ассортимент водонепроницаемых трансформаторов тока CTHW9 для наружного применения производится в строгом соответствии с национальными стандартами. Перед отправкой с завода каждое устройство проходит комплексные испытания, включая калибровку точности, испытания на выдерживаемое напряжение промышленной частоты и проверку характеристик изоляции, чтобы обеспечить стабильную и надежную работу.
Доступна индивидуальная настройка: коэффициенты тока, размеры апертур, выходные конфигурации и параметры нулевой последовательности можно настроить в соответствии с конкретными требованиями.
Профессиональная техническая команда предоставляет рекомендации по выбору и комплексную послепродажную техническую поддержку.
На продукцию распространяется гарантия 1 год; покупайте с уверенностью, зная, что качество гарантировано.
Название проекта: Модернизация системы мониторинга энергопотребления для интеллектуального логистического парка в районе Сяошань, Ханчжоу.
Местоположение: логистическая база Чуаньхуа, район Сяошань, город Ханчжоу, провинция Чжэцзян.
Дата завершения: март 2026 г.
Используемая продукция: Различные характеристики прокалывающих изоляцию трансформаторов тока с разъемным сердечником.
Логистический парк был построен и введен в эксплуатацию в 2018 году, общая площадь зданий составила 120 000 м². Он включает в себя три высококлассных склада, автоматизированный сортировочный центр, зону низкотемпературного холодового хранения и вспомогательные офисные помещения. В парке эксплуатируются 172 низковольтные распределительные сети, ежегодные затраты на электроэнергию превышают 3,2 миллиона юаней. Первоначальная система распределения была оборудована только основным входящим счетчиком и не имела возможности дополнительного учета потребления энергии. Кроме того, из-за особых эксплуатационных требований предприятий холодовой цепи и сортировки предприятие не могло выдержать длительные отключения электроэнергии, обычно необходимые для такой модернизации. Чтобы удовлетворить требования по энергосбережению и снижению затрат в промышленности, а также обеспечить зональный учет затрат на электроэнергию и оповещение об аномалиях, парк инициировал модернизацию интеллектуального распределения электроэнергии. Трансформаторы тока с разъемным сердечником (ТТ) с силовыми отводами с прокалыванием изоляции были выбраны в качестве основных токоизмерительных компонентов, что позволяет осуществлять мониторинг во всех цепях без каких-либо перебоев в подаче электроэнергии.
Отсутствие данных о потреблении энергии по субсчетчикам и грубый контроль затрат: использование исключительно главного счетчика сделало невозможным дезагрегирование затрат на электроэнергию по складским, сортировочным, холодовым цепям и офисным зонам. Это также препятствовало выявлению скрытых потерь, таких как работа оборудования на холостом ходу или без нагрузки, в результате чего затраты на электроэнергию были высокими и неоптимизированными, а модернизация энергосбережения не имела обоснования на основе данных.
Непомерно высокие затраты и невозможность модернизации в связи с отключением электроэнергии: отключение электроэнергии в зоне хранения холодовой цепи на срок более четырех часов может привести к повреждению свежих продуктов, при этом предполагаемые потери превысят 200 000 юаней за один инцидент. Ежедневная производительность сортировочного центра в пиковые сезоны составляет более 800 000 юаней, что делает один день простоя чрезвычайно дорогостоящим. Традиционные трансформаторы тока «сквозного типа» требовали резки кабелей для установки; поскольку получить разрешение на отключение не удалось, план модернизации изначально был отложен.
Ограниченное пространство для установки в кабельных лотках и трудности с проводкой: более 80% силовых цепей были сосредоточены в кабельных лотках. Традиционная модернизация потребовала бы значительного снятия крышек лотков и прокладки дополнительных силовых кабелей, что привело бы к огромной рабочей нагрузке, высоким рискам для безопасности и потенциальному нарушению существующей прокладки кабелей.
Отсутствие текущего мониторинга в режиме реального времени и трудности с обнаружением рисков перегрузки: Загрузка сортировочного оборудования значительно колеблется во время крупных распродаж электронной коммерции. Длительные перегрузки линии могут ускорить старение изоляции или даже вызвать пожар. Ограниченная частота ручных проверок означала, что скрытые неисправности часто оставались незамеченными; Ранее уже случались инциденты, когда перегрев ответвленной цепи приводил к опрокидыванию и прерыванию операций по сортировке.
Отвечая основным требованиям «нулевых перебоев в подаче электроэнергии, минимальной проводки и пригодности для ограниченного пространства», в проекте использовались трансформаторы тока с разъемным сердечником и отводами мощности, пробивающими изоляцию, во всех цепях, причем модели выбирались на основе конкретных характеристик схемы.
Основные принципы проектирования
Самостоятельное питание с прокалыванием изоляции: благодаря встроенным прокалывающим электродам трансформаторы тока потребляют мощность непосредственно через изоляцию фазного провода для питания модулей датчиков и связи, что устраняет необходимость прокладки силовых кабелей 220 В для любой из точек мониторинга. Шарнирная, неразрывная конструкция: имеет шарнирную конструкцию с защелкой, которая крепится непосредственно к внешней стороне кабеля; устраняет необходимость обрезать кабели или отсоединять клеммы, что позволяет выполнять установку без прерывания подачи электроэнергии в соответствии со стандартами работы под напряжением при низком напряжении.
Архитектура субсчета: собирает данные по функциональным зонам и типам энергопотребления, загружая их на централизованную платформу управления энергопотреблением для обеспечения зонального учета затрат на электроэнергию, оповещений о ненормальном использовании и анализа тенденций потребления энергии.
Адаптируемость к компактному пространству: оптимизированные размеры устройства и уменьшенные требования к рабочему зазору делают его пригодным для установки в стесненных условиях, таких как кабельные лотки и зоны с плотной проводкой.
Установка с нулевым временем простоя и нулевыми эксплуатационными потерями: сертифицированные низковольтные электрики выполняли работы под напряжением строго в соответствии с правилами. Процесс модернизации не вызвал перебоев в электроснабжении холодильных и сортировочных систем холодовой цепи, что не привело к повреждению груза или задержке выполнения заказов. Одно это позволило избежать предполагаемых потерь из-за отключения электроэнергии, превышающих 500 000 юаней, а также устранило сложные процедуры утверждения отключения и передачи нагрузки.
Отказ от прокладки силовых кабелей и снижение общей стоимости на 35 %: благодаря использованию технологии прокалывания изоляции с автономным питанием отпала необходимость прокладывать отдельные линии электропередачи для 172 точек мониторинга. Это снизило затраты, связанные с прокладкой кабельных материалов, сверлением кабельных лотков и рабочей силой; общая стоимость модернизации оказалась примерно на 35% ниже, чем у традиционных решений, а сроки строительства сократились более чем вдвое.
Адаптируемость к ограниченному пространству кабельных лотков и значительное повышение эффективности: компактное устройство требует минимального пространства для работы и установки, что устраняет необходимость снимать большие части крышек кабельных лотков. Весь процесс — зажим, прокалывание и фиксация — можно выполнить одной рукой, при этом среднее время установки составляет всего 8 минут на единицу. Быстрая установка возможна даже для цепей с плотной проводкой внутри лотков, что значительно снижает риски безопасности, связанные с работой на высоте и в ограниченном пространстве.
Надежный прокалывающий контакт и отсутствие рисков перегрева/изоляции. Прокалывающие электроды изготовлены из луженой меди с высокой проводимостью и оснащены механизмом блокировки с постоянной силой, обеспечивающим стабильное контактное сопротивление. Точка прокалывания оснащена встроенной изоляционной прокладкой, обеспечивающей длительную эксплуатацию в помещении без перегрева, окисления или ухудшения изоляции; По завершении проект прошел 72-часовое испытание на повышение температуры при полной нагрузке, при этом все точки соответствовали национальным стандартам. Точность измерений соответствует стандартам и требованиям внутреннего бухгалтерского учета. Сопрягаемые поверхности датчиков с разъемным сердечником подвергаются прецизионному шлифованию, что обеспечивает плотное замыкание магнитной цепи и минимальные магнитные потери, а точность измерений постоянно находится в пределах класса 0,5. Расхождение между агрегированными данными субсчетчика и главным счетчиком составляет менее 2%, что полностью удовлетворяет потребности руководства во внутреннем учете энергопотребления и распределении затрат по подразделениям.
Осуществление субсчета электроэнергии; годовая экономия электроэнергии превышает 200 000 юаней. Модернизация позволила уточнить статистику использования электроэнергии с разбивкой по зонам и функциям. Анализ данных выявил точки потерь, такие как высокое потребление энергии без нагрузки в зоне хранения холодовой цепи в ночное время и работа воздушных компрессоров на холостом ходу в зоне сортировки. После оптимизации операционной стратегии ежемесячная экономия электроэнергии достигла примерно 18 000 кВтч, при этом прогнозируемая годовая экономия затрат на электроэнергию превысит 200 000 юаней.
Упреждающие предупреждения о перегрузке предотвращают простои. Система установила пороги предупреждения о перегрузке по току. Во время пиковых сезонов сортировки «618» и «Двойные 11» трижды срабатывали предупреждения о большой загрузке. Персонал по эксплуатации и техническому обслуживанию оперативно корректировал рабочие комбинации оборудования и распределял время запуска мощного оборудования, предотвращая перебои в сортировке, вызванные перегрузками и отключениями цепей; это позволило избежать совокупных потерь из-за простоев, превышающих 300 000 юаней.
Стабильная работа оборудования со 100% целостностью. По состоянию на июль 2026 года все 172 трансформатора тока работали непрерывно и стабильно. Никаких неисправностей, таких как перегрев в точке прокалывания, пробой изоляции или дрейф сигнала, не произошло. Уровень целостности оборудования составляет 100 %, не требует частого обслуживания или калибровки, что приводит к чрезвычайно низким затратам на эксплуатацию и техническое обслуживание.
Прошел прием энергосбережения и обеспечил политику субсидий. Проект соответствовал местным требованиям для получения субсидий на модернизацию энергосбережения в промышленности. Благодаря комплексной системе учета и четким результатам в области энергосбережения он успешно прошел приемку третьей стороной и получил специальную субсидию на энергосбережение в размере 120 000 юаней, что еще больше снизило стоимость модернизации.
Трансформаторы тока с разъемным сердечником прокалывающего типа предлагают малоинвазивный, недорогой и высокоэффективный способ интеллектуальной модернизации в существующих сценариях распределения электроэнергии, таких как логистические, промышленные и коммерческие объекты, где отключения системы недопустимы, а модификации трудно реализовать. Он решает проблемы установки, связанные с традиционными измерительными трансформаторами, которые требуют отключения электроэнергии и отсоединения проводов, одновременно устраняя затраты и время, связанные с дополнительной проводкой источника питания. Способный быстро создавать системы для субсчетного потребления энергии и мониторинга состояния, он служит высокорентабельным основным сенсорным компонентом, который помогает предприятиям экономить энергию, сокращать затраты и модернизировать операции по распределению электроэнергии и техническое обслуживание.
