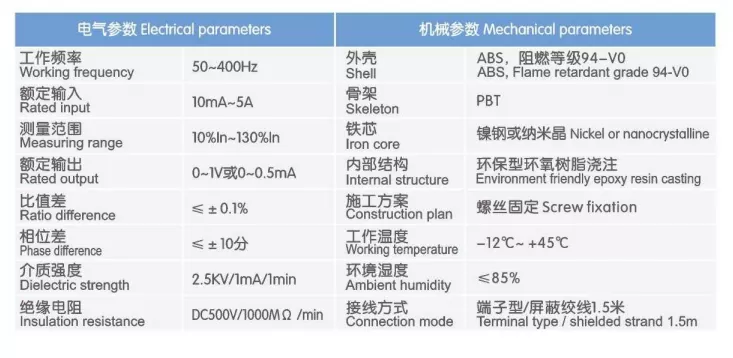

Круглый трансформатор остаточного тока имеет интегрированную структуру с замкнутым контуром и сердечник с высокой проницаемостью, что позволяет точно обнаруживать малейшие остаточные токи (на уровне миллиампер) со стабильным выходным сигналом и высокой помехоустойчивостью. Серия продуктов предлагает широкий диапазон размеров отверстий для соответствия кабелям различного диаметра и размерам шин.
1. Высокочувствительное обнаружение нулевой последовательности
Благодаря использованию материала сердечника с высокой проницаемостью устройство имеет непрерывную магнитную цепь без воздушных зазоров и превосходную линейность кривой намагничивания. Он точно идентифицирует сигналы дифференциального тока на уровне миллиампер с высокой чувствительностью и низким уровнем ошибок, эффективно предотвращая как ложные срабатывания сигнализации, так и пропущенные обнаружения. Обладая высокой устойчивостью к внешним электромагнитным помехам, он поддерживает стабильный и точный выходной сигнал даже в сложных распределительных средах, предоставляя надежные данные для защиты от утечки на землю и систем раннего предупреждения о пожаре.
2. Интегрированная структура с обратной связью.
В приборе используется кольцевая конструкция с замкнутым контуром и непрерывной магнитной цепью, обеспечивающая превосходную точность и стабильность измерений по сравнению с конструкциями с разъемным сердечником (открывающимися). Корпус изготовлен методом литья под давлением из высокопрочного огнестойкого инженерного пластика, а внутренняя часть залита эпоксидной смолой. Это обеспечивает устойчивость к влаге, пыли и старению, что приводит к минимальному температурному дрейфу и стабильной работе в течение длительного срока эксплуатации, что делает его идеальным для постоянного использования в распределительных шкафах.
3. Широкий диапазон диафрагмы
Доступен широкий выбор размеров отверстий: от моделей с малым диаметром для ответвлений до моделей с большим диаметром для основных входящих линий. Они удовлетворяют разнообразным требованиям к проводке, включая одиночные кабели малого сечения, несколько кабелей большого сечения и прямоугольные шины. Эта серия подходит для всех уровней распределительной сети — от оконечных ответвлений до главных входных шкафов — и предлагает гибкий выбор для удовлетворения конкретных потребностей установки в различных проектах.
4. Конструкция, монтируемая на основании
Изделие имеет встроенное монтажное основание, позволяющее быстро и надежно закрепить винтами внутри распределительных шкафов, гарантируя стабильную установку без раскачивания. Имеет боковые стандартные клеммы с четкой маркировкой для простого и удобного подключения. Он напрямую совместим с основными электрическими пожарными извещателями, реле утечки на землю и панелями управления пожарным мониторингом, что устраняет необходимость в дополнительных адаптерах и значительно повышает эффективность установки и ввода в эксплуатацию.
Выберите модель трансформатора с соответствующим размером апертуры, исходя из технических характеристик и количества кабелей в контролируемой цепи;
Пропустите все токоведущие проводники (фаза + нейтраль) цепи через отверстие трансформатора в одном направлении; строго следить за тем, чтобы провод защитного заземления (PE) не проходил сквозь него;
Используйте винты в монтажном основании, чтобы закрепить трансформатор горизонтально на монтажной балке или изолирующей пластине внутри распределительного шкафа;
Подключите вторичные выходные провода к детектору мониторинга или защитному устройству в соответствии с маркировкой полярности клемм, обеспечив надежность всех соединений.
Для трехфазных четырехпроводных цепей все три фазные линии и нейтральная линия должны проходить через отверстие одновременно и в одном направлении; для однофазных цепей и фазовая линия, и нейтральная линия должны проходить вместе; в противном случае дифференциальный ток не может быть правильно обнаружен;
Обеспечьте надежный контакт вторичной проводки и избегайте работы с обрывом цепи; предотвращайте сильные удары или раздавливание во время установки, чтобы не повредить магнитные свойства железного сердечника;
Предназначен для установки в шкафу; дополнительные меры по гидроизоляции требуются для наружных или влажных помещений.
Системы электрического пожарного мониторинга: мониторинг остаточного тока в реальном времени и пороговая сигнализация для распределительных цепей на всех уровнях; предотвращает электропожары и обеспечивает соблюдение правил пожарной безопасности;
Низковольтные системы защиты от утечки на землю: в сочетании с реле утечки на землю для отключения цепей при обнаружении утечки, предотвращая опасность поражения электрическим током для персонала;
Системы мониторинга пожарного электроснабжения: контролирует остаточный ток и рабочее состояние выделенных распределительных цепей пожарной безопасности, обеспечивая надежное электропитание оборудования пожарной безопасности;
Мониторинг безопасности промышленного энергораспределения: обнаруживает утечки в заводских производственных линиях и цепях силового оборудования, заранее выявляя риски старения изоляции;
Интеллектуальное распределение электроэнергии в здании: обеспечивает предупреждение об утечках и поддерживает безопасную эксплуатацию и обслуживание систем распределения электроэнергии в коммерческих комплексах, офисных зданиях и жилых комплексах.
Вся серия круглых трансформаторов дифференциального тока спроектирована и изготовлена в строгом соответствии с соответствующими национальными стандартами. Перед отправкой с завода каждое устройство проходит многочисленные испытания, включая калибровку точности, выдерживаемое напряжение промышленной частоты и проверку характеристик изоляции, чтобы обеспечить стабильную и надежную работу. Поддерживает нестандартную настройку; такие параметры, как размеры внутреннего отверстия, коэффициенты трансформации и выходные сигналы, можно настроить в соответствии с конкретными требованиями.
Профессиональная техническая команда предоставляет рекомендации по выбору модели и послепродажную техническую поддержку.
Включает годовую гарантию, гарантирующую качество продукции.
Название проекта: Модернизация электрической системы пожарного мониторинга коммерческого комплекса «Чэндун Таймс Сквер»
Местоположение: город на уровне префектуры в Восточном Китае.
Дата ввода в эксплуатацию: июнь 2025 г.
Используемая продукция: Полный спектр круглых трансформаторов тока нулевой последовательности (трансформаторы тока нулевой последовательности).
Этот коммерческий комплекс, построенный в 2012 году, имеет общую площадь около 72 000 м² и включает в себя супермаркет на цокольном этаже и четыре этажа торговых помещений и столовых, а также 326 цепей распределения электроэнергии. Из-за своего возраста в исходной системе распределения отсутствовали стандартизированные устройства контроля остаточного тока; при отключении неисправности он полагался исключительно на автоматический выключатель утечки на землю (ELCB) главной входной цепи, что делало невозможным раннее предупреждение или определение местоположения неисправности.
Во время сезона дождей 2024 года в торговом центре произошло несколько необъяснимых отключений главного выключателя из-за утечки грунта. Устранение неполадок требовало отключения питания цепей одну за другой для тестирования, что занимало более четырех часов на каждый инцидент, что серьезно нарушило нормальную бизнес-операцию. Кроме того, местные пожарные органы во время ежегодной проверки отметили, что проект не соответствует обязательным требованиям GB 14287.2-2014 (Электрические системы пожарного мониторинга – Часть 2: Электрические пожарные извещатели остаточного тока) и обязали принять корректирующие меры в установленные сроки.
В результате в 2025 году владельцы проекта инициировали комплексную модернизацию электрической системы пожарного мониторинга. На всех низковольтных распределительных выходных цепях были установлены кольцевые трансформаторы остаточного тока, интегрированные с электрическими детекторами пожарного мониторинга и внутренней системой мониторинга, что позволяет осуществлять мониторинг остаточного тока в реальном времени, оповещение о превышении порогового значения и локализацию неисправностей во всех цепях.
Отсутствие многоуровневого контроля дифференциального тока; неспособность обеспечить раннее предупреждение о потенциальных опасностях. Первоначальная система обеспечивала защиту от утечки на землю только на главной входящей линии, без датчиков остаточного тока в ответвительных цепях. Такие опасности, как старение изоляции и утечки оборудования, невозможно было обнаружить на ранней стадии; Проблемы были выявлены только после того, как неисправность достигла точки отключения выключателя, что привело к значительному отставанию в предотвращении и контроле опасностей. Скрытые неисправности утечки трудно обнаружить, что приводит к крайне низкой эффективности устранения неисправностей. В торговых центрах имеется множество цепей распределения электроэнергии и сложная проводка; При возникновении утечки для устранения неисправности необходимо поочередно отключать питание цепей. На устранение одной неисправности в среднем уходит более четырех часов. Частые отключения электроэнергии серьезно нарушают работу магазинов, а арендаторы продуктов питания и напитков неоднократно несли убытки из-за порчи ингредиентов.
Несоблюдение норм приемки пожарной безопасности создает регуляторные риски. Действующие правила пожарной безопасности требуют установки электрических устройств пожаротушения на основе остаточного тока в густонаселенных коммерческих объектах. В исходной системе отсутствовала эта функция – критический дефект для принятия пожарной безопасности – что создавало риск принудительного закрытия для устранения.
Старение проводки усугубляет риск утечек. Здание эксплуатируется уже более десяти лет, а изоляция некоторых кабелей состарилась или пострадала от влаги. Риск протечек особенно высок в подземных супермаркетах из-за высокой влажности, создающей потенциальную опасность пожара.

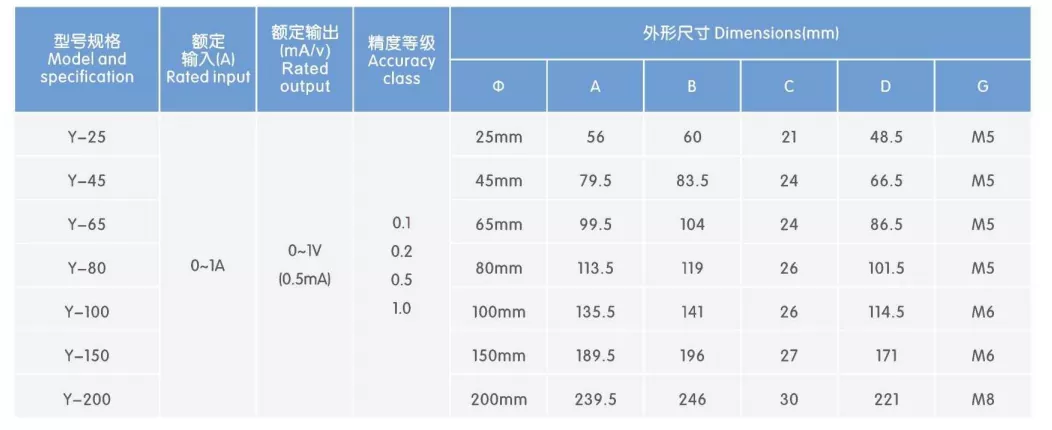

Чтобы обеспечить полное покрытие цепи, были выбраны шесть спецификаций круглых трансформаторов дифференциального тока (в зависимости от внутреннего диаметра), адаптированные к характеристикам кабеля и типам нагрузки различных цепей. Основные принципы проектирования включают в себя:
Принцип измерения нулевой последовательности: все фазовые линии и нейтральная линия проходят через апертуру трансформатора в одном направлении. При нормальной работе векторная сумма равна нулю; при возникновении утечки остаточный ток индуцирует сигнал, который передается на детектор мониторинга.
Многоуровневые пороги срабатывания сигнализации: порог срабатывания сигнализации установлен на уровне 300 мА для клеммных цепей и 1–2 А для магистральных цепей, что обеспечивает баланс между необходимостью предотвращения ложных срабатываний и чувствительностью, необходимой для раннего предупреждения о неисправности.
Огнестойкая конструкция изоляции: корпус трансформатора изготовлен из жаростойкого, огнестойкого материала, подходящего для закрытой высокотемпературной среды внутри распределительных шкафов; изоляционные характеристики соответствуют стандартам электробезопасности при низком напряжении.
Стандартизированная установка: устройства поставляются со встроенным монтажным основанием для крепления винтами внутри распределительных шкафов; Клеммы имеют стандартную вставную конструкцию, обеспечивающую удобную установку и надежные соединения.
Комплексный охват технических характеристик для различных сценариев прокладки кабелей: выбор варьируется от моделей с малым диаметром диаметра (диаметр 25 мм) до моделей с большим диаметром диаметра (диаметр 200 мм), которые идеально подходят для любой цепи, от ответвлений освещения до основных входящих линий. Стандартизированные поставки устраняют необходимость индивидуального производства, тем самым сокращая период строительства. Стабильная точность измерений и низкий уровень ложных срабатываний: использование тороидального сердечника с высокой проницаемостью и равномерно распределенными обмотками обеспечивает превосходную линейность измерения остаточного тока и точное обнаружение слаботочных сигналов. Данные после ввода в эксплуатацию показывают, что точность сигналов тревоги превышает 96%, при этом не было случаев частых ложных сигналов тревоги, нарушающих нормальное энергопотребление.
Удобная установка с минимальными перерывами в подаче электроэнергии: проходная конструкция в сочетании с крепежом для монтажа на основании позволяет выполнять установку, отключая питание только конкретной цепи; среднее время установки одного трансформатора составляет примерно 15 минут. Весь проект был завершен всего за 12 дней — значительно раньше графика — что свело к минимуму влияние на бизнес-операции торгового центра.
Огнестойкий и устойчивый к высоким температурам, подходит для суровых условий эксплуатации в шкафу: корпус изготовлен из огнестойкого инженерного пластика, а сердечник и обмотки герметизированы эпоксидной смолой для защиты от влаги. Прибор сохраняет изоляционные характеристики и точность измерений без ухудшения качества во время длительной эксплуатации в закрытой высокотемпературной (выше 40°C) среде распределительных шкафов.
Интеграция с серверными системами для визуальной эксплуатации и обслуживания: выходные сигналы трансформатора подаются на электрические детекторы пожарного мониторинга и объединяются в серверной системе диспетчерской пожарной охраны. Это позволяет в режиме реального времени контролировать значения остаточного тока для каждой цепи; Если пределы превышены, автоматический всплывающий сигнал тревоги отображает местоположение конкретной цепи, позволяя персоналу по эксплуатации и техническому обслуживанию немедленно определить неисправность.
Успешно прошла специализированную приемочную проверку пожарной безопасности: После модернизации система прошла специализированную приемочную проверку местной пожарно-спасательной службы на электропожарную безопасность. Функции контроля остаточного тока, логика сигнализации и схемы ступенчатой защиты соответствуют стандарту GB 14287, полностью решая предыдущие проблемы соответствия.
Значительно улучшено раннее предупреждение и локализация неисправностей: к концу 2025 года система выдала ранние предупреждения о 27 случаях чрезмерного остаточного тока (19 из-за нарушений изоляции в оборудовании арендатора и 8 из-за влаги или старения проводки). Персонал по эксплуатации и техническому обслуживанию может точно определить неисправности непосредственно на основе тревожной цепи; среднее время устранения неполадок сократилось до менее 20 минут, что означает повышение эффективности на 85%.
Замкнутое управление опасностями электрического пожара: все опасности утечек были устранены до того, как произошло какое-либо отключение цепи. С момента модернизации не было никаких незапланированных отключений электроэнергии, вызванных утечками, а риски утечек, связанные с влажностью, в зоне подземного супермаркета были эффективно взяты под контроль, что привело к нулевому количеству несчастных случаев, связанных с электробезопасностью, в течение года. Затраты на эксплуатацию и техническое обслуживание значительно сокращаются; нет необходимости вручную, по цепям устранять неисправности утечки, тем самым сводя к минимуму потери продавца, вызванные перебоями в подаче электроэнергии, и сокращая расходы на ручную проверку. Оборудование работает стабильно, без повреждений и дрейфа сигнала, требуя минимального обслуживания.
Круглый трансформатор остаточного тока служит основным чувствительным компонентом в электрических системах пожарного мониторинга и широко применяется в различных средах распределения низковольтной электроэнергии, включая коммерческие здания, жилые комплексы, промышленные объекты и муниципальные объекты. Используя принцип сквозного измерения нулевой последовательности, он точно обнаруживает мельчайшие сигналы утечки внутри цепей, обеспечивая раннее обнаружение, предупреждение и устранение потенциальных опасностей электрического пожара.
Благодаря комплексному выбору моделей, стандартизированной установке и систематической интеграции этот проект продемонстрировал высокую адаптируемость и надежность кольцевых трансформаторов дифференциального тока при реконструкции устаревших коммерческих комплексов, доказав, что они являются важными компонентами для повышения пожарной безопасности в низковольтных системах распределения электроэнергии.
