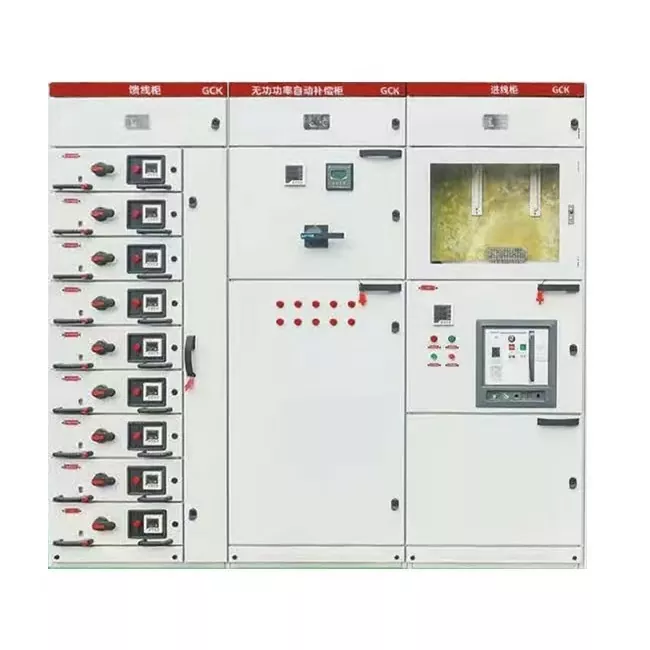

Выдвижной распределительный шкаф GCK

Вас все еще беспокоит ограниченное пространство в распределительном помещении? Или у вас произошел незначительный сбой в цепи, из-за которого вся производственная линия была остановлена ​​на техническое обслуживание, что привело к огромным экономическим потерям? Хотя традиционные стационарные шкафы стоят недорого, их обслуживание требует полного отключения электроэнергии; Хотя высокопроизводительная система MNS обладает превосходными характеристиками, ее высокая стоимость часто отпугивает многие проекты.

Выдвижной распределительный шкаф GCK от Junray Electrical специально разработан для решения этой дилеммы. Мы отказались от традиционной конструкции выдвижных ящиков большого размера и использовали оптимизированный блок размером 1/2 модуля. Такая конструкция не только значительно уменьшает площадь распределительного помещения, но также делает возможным «обслуживание при отключении питания», полностью устраняя беспокойство по поводу простоя машины, вызванного техническим обслуживанием, и является идеальным выбором для тех проектов, которые требуют как производительности, так и бюджета.

Основные сильные стороны

Основная конкурентоспособность выдвижного распределительного шкафа GCK заключается в его динамичной работе и возможностях использования пространства:

Сверхвысокая плотность цепей: благодаря использованию 1/2 модульных выдвижных блоков в одном шкафу можно разместить до 18 независимых цепей, что вдвое превышает емкость традиционных шкафов GCS. Это означает, что при той же площади вы можете достичь удвоенной мощности распределения электроэнергии, что значительно повышает эффективность использования пространства.

Достижение «нулевого времени простоя» при обслуживании: выдвижные блоки оснащены четкими трехпозиционными механическими блокировками «работа, тестирование, разделение». При выходе из строя цепи операторы могут легко снять неисправный ящик для технического обслуживания, например замены батареи, в то время как соседние цепи продолжают работать нормально, полностью исключая перебои в подаче электроэнергии по всей линии.

Оптимальная экономическая эффективность: по сравнению с дорогой системой MNS наши шкафы GCK обеспечивают такое же удобство эксплуатации, при этом значительно сокращая затраты на закупки, помогая вам выделиться в инфраструктурных проектах с лучшим соотношением инвестиций и результатов.

Профессиональное производство

Будучи профессиональным производителем, основанным в 2013 году, компания Junray Electrical располагает современными производственными мощностями. Мы не только обладаем международными авторитетными сертификатами, такими как ISO, CCC и CE, но также располагаем полным набором современных производственных линий, начиная от лазерной резки и заканчивая точной гибкой.

Этот выкатной распределительный шкаф GCK изготовлен в строгом соответствии с международными стандартами. Конструкция шкафа собирается с использованием высокопрочных модульных профилей, отличающихся жесткостью и точностью. Внутренняя часть оснащена утолщенными медными шинами высокой проводимости с диапазоном номинального тока от 630 А до 4000 А и кратковременно выдерживаемым током до 80 кА, что обеспечивает стабильность даже при запуске с большой нагрузкой или при коротком замыкании. В сочетании с уровнем защиты IP40 он может эффективно изолировать пыль и посторонние предметы. Будь то запыленная мастерская или коммерческое помещение с частым перемещением персонала, он может гарантировать чистоту и безопасность внутренних компонентов.

Технические характеристики:

Применимые сценарии:

Заводы среднего размера: распределение электроэнергии для основных производственных линий с ограниченным бюджетом, но требующее удобной эксплуатации и обслуживания.

Коммерческие комплексы: Освещение и электрораспределение торговых центров и офисных зданий не должны допускать перебоев в подаче электроэнергии.

Больницы/Инфраструктура: Общественные учреждения и промышленные парки, которым требуется непрерывное электроснабжение.

Почему стоит выбрать Junray Electrical?

Выбор Junray Electrical – это не просто выбор поставщика, а выбор надежного партнера. У нас есть профессиональная команда, которая может предоставить вам быстрые и точные индивидуальные услуги. Мы обещаем предложить глобальное быстрое реагирование 24 часа в сутки, 7 дней в неделю. Если вы ищете выдвижной распределительный шкаф GCK, который может решить проблемы с пространством и эксплуатацией, больше не сомневайтесь. Свяжитесь с нами немедленно, чтобы получить бесплатную техническую консультацию и расценки.

Тематическое исследование

Этот проект включал модернизацию системы распределения электроэнергии для крупного цеха по производству электронных компонентов. На предприятии эксплуатируются многочисленные производственные линии с регулируемой частотой, прецизионное обрабатывающее оборудование, центральные системы кондиционирования и автоматизированные цепи ЦУП (Центр управления двигателем), характеризующиеся частыми циклами пуска и остановки оборудования и значительными колебаниями нагрузки. Первоначальные распределительные шкафы GGD фиксированного типа страдали от неорганизованной схемы и сложного обслуживания; неисправность в одной цепи может легко повлиять на всю секцию шин, серьезно нарушив непрерывность производства.

Для повышения безопасности распределения, эффективности технического обслуживания и стабильности электроснабжения вся низковольтная распределительная система завода была заменена на выкатное низковольтное распределительное устройство GCK. Эти устройства обеспечивают распределение электроэнергии в цеху, распределение освещения, фидеры оборудования с переменной частотой и централизованное управление компенсацией реактивной мощности.

Проблемы до обновления

Высокие риски при обслуживании и длительные простои: неисправности в отдельных цепях старых стационарных шкафов требовали отключения электроэнергии на всю секцию на время ремонта; сложная винтовая проводка и трудоемкий аварийный ремонт серьезно повлияли на производительность производственной линии.

Высокий риск распространения неисправностей: отсутствие независимых отсеков означало, что короткие замыкания или искрение в одной цепи могли легко распространиться на соседние цепи, вызывая массовые отключения электроэнергии.

Трудности с расширением мощностей: фиксированным схемам шкафов не хватало гибкости, что делало невозможным легкое увеличение мощности или модификацию цепей для нового автоматизированного оборудования.

Сильный перегрев в точках контакта: Окисление традиционных клемм при длительной эксплуатации приводило к перегреву и частому отключению шкафов отходящих линий в периоды пиковой нагрузки.

Низкая эффективность эксплуатации и обслуживания: невозможность выполнить горячую замену или использовать запасные выдвижные блоки означала, что для устранения неполадок требовалось отключение электроэнергии.

План конфигурации оборудования

В соответствии с классификацией нагрузки цеха и технологическими требованиями по всему распределительному помещению низкого напряжения было установлено выкатное распределительное устройство низкого напряжения GCK. Конфигурация включает в себя шкафы входных фидеров, шкафы шинопроводов, шкафы фидеров двигателей MCC (выкатного типа), шкафы компенсации конденсаторов и шкафы освещения, все они имеют модульную конструкцию выдвижных ящиков и независимую конструкцию отсеков. Ключевые характеристики оборудования

Тип шкафа: Низковольтное выкатное распределительное устройство GCK

Номинальное напряжение: 380 В/400 В

Номинальное напряжение изоляции: 660 В

Конструктивные особенности: Полностью закрытая металлическая конструкция с независимыми функциональными отсеками (отдельные отсеки для шин, кабелей и выдвижных ящиков).

Функциональность выдвижного ящика: имеет четыре положения — сервисное, тестовое, отключенное и выдвинутое — что позволяет проводить техническое обслуживание без прерывания подачи электроэнергии и быструю замену запасными выдвижными ящиками.

Степень защиты: IP30

Сценарии применения: промышленные цеха MCC (центр управления двигателем), нагрузки, требующие частого запуска/остановки, а также высоконадежные непрерывные производственные процессы.

Основные моменты модернизации

Модульная конструкция ящика: каждая силовая цепь имеет независимый ящик, что обеспечивает взаимную изоляцию и высокую безопасность.

Двойная блокировка (электрическая и механическая): предотвращает неправильную работу и вставку/извлечение под нагрузкой, исключая несчастные случаи из-за человеческого фактора.

Секционная конструкция с двумя шинами и шкафом с шинными шинами: обеспечивает секционированное питание, балансировку нагрузки и изоляцию неисправностей.

Достаточное количество запасных выдвижных цепей: учитывает будущие потребности в расширении оборудования и модификации процесса.

Эксплуатационные характеристики после модернизации

Значительное повышение эффективности обработки неисправностей: одноконтурные неисправности можно устранить путем непосредственной замены запасного отсека; Время аварийного ремонта сокращается с 1–2 часов до менее 5 минут, что значительно сводит к минимуму потери от простоя производственной линии.

Повышенная безопасность: независимая структура отсеков полностью предотвращает распространение неисправностей и миграцию дуги, исключая аварии из-за короткого замыкания.

Нормальное повышение температуры оборудования: Стабильный контакт вставных первичных контактов; отсутствие перегрева из-за окисления; стабильная работа в периоды пиковой нагрузки.

Повышенная непрерывность электроснабжения: секционированный источник питания с возможностью шинного соединения гарантирует, что обслуживание одной секции не нарушит работу всего цеха. Снижение затрат на эксплуатацию и техническое обслуживание: затраты на техническое обслуживание в течение 10-летнего жизненного цикла примерно на 20 % ниже, чем у шкафов фиксированного типа, что устраняет необходимость частой подтяжки крепежных деталей или масштабных отключений электроэнергии для технического обслуживания.

Краткое описание дела

Выдвижные шкафы GCK идеально подходят для сценариев, связанных с непрерывным промышленным производством, частыми циклами запуска/останова оборудования, а также высокими требованиями к надежности электропитания и эффективности обслуживания. По сравнению с традиционными стационарными шкафами GGD они обладают такими преимуществами, как защитная блокировка, независимая сегрегация, быстрая замена блоков, гибкое расширение и надежные возможности изоляции неисправностей, что делает их предпочтительным выбором для заводских ЦУД и модернизации промышленных низковольтных распределительных сетей.
