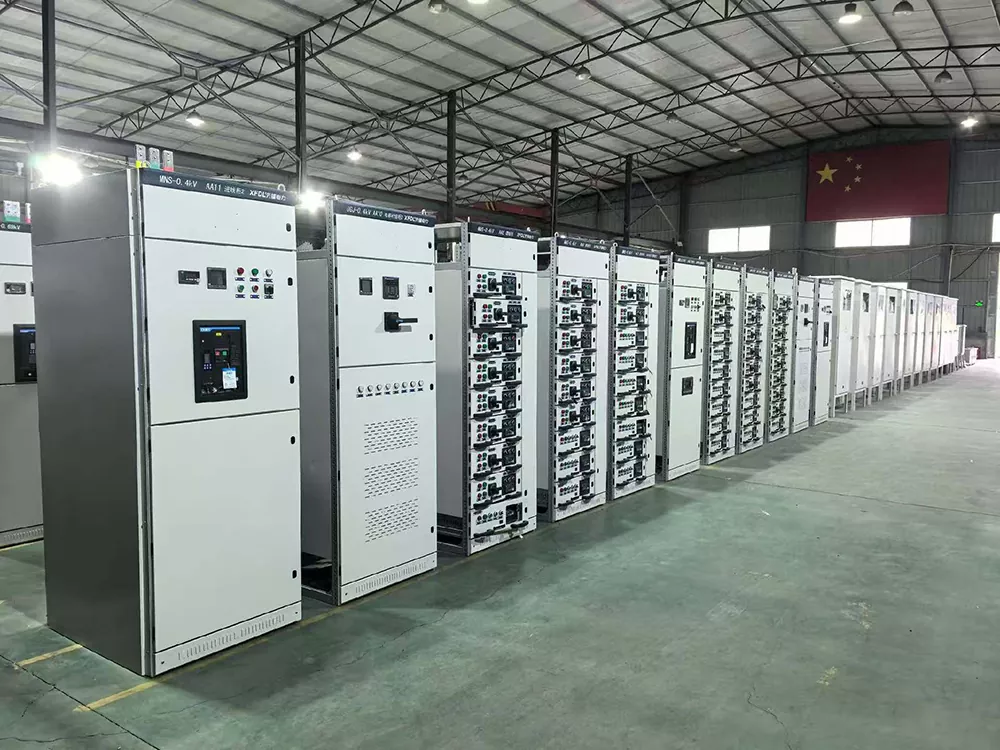

Выдвижной распределительный шкаф MNS

Выдвижной распределительный шкаф MNS — это высококачественное выдвижное низковольтное распределительное устройство, которое было всесторонне усовершенствовано и разработано на основе превосходных отечественных низковольтных распределительных шкафов. Это также современное комплектное низковольтное распределительное оборудование высшего уровня в Китае. По сравнению с обычными выдвижными распределительными шкафами, в этом продукте используются модульные миниатюрные выдвижные блоки размером 1/4, которые имеют меньший объем, чем ящики GCS, и могут вместить больше блоков. Уровень защиты достигает IP54. Его основная задача — удовлетворить чрезвычайно высокие требования к надежности и безопасности распределения электроэнергии в высококлассных сценариях. Даже в таких сценариях, как атомные электростанции и заводы по производству полупроводников, где недопустимы сбои, он также может работать идеально. Это необходимое оборудование для сценариев распределения электроэнергии высшего уровня и подходит для различных промышленных и гражданских сценариев со строгими требованиями к безопасности и стабильности распределения энергии.

Технические характеристики

Каковы преимущества продукта?

Конструкция с микровыдвижными ящиками, больше цепей и большая экономия места: в выдвижном распределительном шкафу MNS используются 1/4 модульных микровыдвижных блоков. В одном шкафу можно разместить до 36 независимых небольших цепей, что в два раза больше, чем в обычных шкафах GCS. Без расширения площади распределительного помещения оно может удовлетворить требования к распределению высокого класса для нескольких цепей и низких нагрузок, значительно экономя площадь и снижая стоимость объекта.

Сверхвысокая защита IP54, подходит для сложных сред: уровень защиты достигает IP54, что значительно превышает уровень IP30 обычных выдвижных распределительных шкафов. Полностью герметичная конструкция в сочетании с точной конструкцией уплотнений эффективно предотвращает проникновение пыли и влаги. Даже в сложной среде с высокой влажностью и пылью он может обеспечить стабильную работу внутренних компонентов и избежать сбоев оборудования, вызванных факторами окружающей среды.

Конструкция с двойной блокировкой, максимальная безопасность и защита от неправильной эксплуатации: оснащен двойной защитой механической блокировки + электрической блокировки, которая может полностью предотвратить неправильные операции, такие как вытягивание ящика во время переноски груза или случайное прикосновение к токоведущим частям. Это не только обеспечивает личную безопасность операторов, но также позволяет избежать перебоев в подаче электроэнергии и сбоев оборудования, вызванных неправильным использованием. Он создает комплексную линию защиты распределения и соответствует стандартам безопасности высококлассных сценариев.

Обслуживание при отключении питания без отключения электроэнергии: каждый выдвижной блок спроектирован независимо. При выходе из строя определенной цепи для технического обслуживания необходимо вытащить только соответствующий ящик, другие цепи не будут затронуты. Нет необходимости останавливать всю систему распределения, идеально адаптируясь к тем высокопроизводительным сценариям, которые не могут допустить ни одного отключения электроэнергии ни на секунду, обеспечивая непрерывное и стабильное производство и работу, а также сокращая потери из-за простоев.

Передовое мастерство и детали, стабильная работа при большом токе: встроенные толстые медные шины большого размера с высокой токовой нагрузкой и адекватной изоляционной защитой могут адаптироваться к операциям с большим током в диапазоне от 630 А до 6300 А. Повышение температуры низкое, стабильность высокая. В сочетании с такими деталями, как полная защита от герметизации и двойная блокировка, это обеспечивает длительную стабильную работу оборудования без частого технического обслуживания.

Каковы сценарии применения?

Благодаря чрезвычайно высокой надежности, безопасности и адаптируемости выдвижной распределительный шкаф MNS широко используется в различных сценариях высокого класса, которые предъявляют строгие требования к распределению электроэнергии и не терпят никаких сбоев. Он стал стандартным оборудованием для распределения электроэнергии в различных отраслях промышленности. В сценариях поддержки атомной энергетики он адаптирован к низковольтному распределению мощности атомных электростанций, отвечая требованиям сверхвысокой надежности и обеспечивая стабильную работу ядерно-энергетической системы; в сценариях центров обработки данных верхнего уровня он адаптирован для сверхбольших центров обработки данных IDC, обеспечивая бесперебойное обслуживание без перебоев в подаче электроэнергии и избегая крупных потерь, вызванных перебоями в подаче электроэнергии; в больничных сценариях он адаптирован к основному распределению электроэнергии в операционных и отделениях интенсивной терапии третичных больниц, обеспечивая непрерывную работу медицинского оборудования и безопасность жизни пациентов; в сценариях завода по производству полупроводников он адаптирован к распределению мощности заводов по производству полупроводников и микросхем, отвечая чрезвычайно высоким требованиям к надежности и стабильности, избегая перебоев в производстве, вызванных неисправностями; в сценариях железнодорожного транспорта он адаптирован к основному низковольтному распределению электроэнергии в метро и высокоскоростных железных дорогах, обеспечивая нулевые перебои в подаче электроэнергии и обеспечивая бесперебойную транспортировку.

Почему выбирают нас?

Junray Electrical, как профессиональный производитель, поставщик и завод в Китае, провела углубленное исследование по разработке и производству выдвижных распределительных шкафов MNS. Оно строго следует отраслевым стандартам, и каждое устройство проходит тщательное тестирование, что обеспечивает качество и обеспечивает беспрепятственную приемку в различных сценариях высокого класса. Этот продукт представляет собой обновленную версию, основанную на обычных распределительных шкафах, объединяющую основные преимущества, такие как модульные микровыдвижные ящики 1/4 и защиту IP54, что эффективно решает проблемы распределения в сценариях высокого класса. Он более адаптируемый и долговечный, чем аналогичные продукты. Мы предоставляем комплексное руководство по выбору перед продажей и услуги послепродажного обслуживания. Мы можем настроить количество выдвижных ящиков в соответствии с потребностями клиента, отвечая индивидуальным требованиям различных сценариев.

Обзор проекта

Этот проект включает в себя модернизацию системы распределения электроэнергии для интеллектуального производственного цеха, предназначенного для производства новых энергетических аккумуляторов — объекта, классифицируемого как высокоточное производство с требованиями к нагрузке «Класса I». В цехе имеется обширный набор высокоточного оборудования, включая системы для роботизированной сварки, нанесения покрытий, намотки, формирования и контроля, характеризующегося высокой плотностью нагрузки, частыми циклами пуска и остановки и значительными электромагнитными помехами (ЭМП). Следовательно, объект требует исключительной бесперебойности электроснабжения и высокого качества электроэнергии.

Исходные устаревшие шкафы фиксированного типа GGD страдали ограниченной емкостью схемы, большой занимаемой площадью, отсутствием изоляционной защиты и плохой помехозащищенностью. Эти проблемы часто приводили к каскадным сбоям в результате короткого замыкания, обширным отключениям электроэнергии во время технического обслуживания и отключениям оборудования, вызванным электромагнитными помехами. Модернизация включала замену всего ЦУП (Центра управления двигателями), систем подачи электроэнергии и систем распределения автоматизации технологических процессов на модульное низковольтное выкатное распределительное устройство MNS, что позволило добиться высокой плотности, высокой безопасности и интеллектуального распределения электроэнергии.

Проблемы до обновления

Низкое использование пространства: традиционные конструкции шкафов были громоздкими и имели ограниченную емкость, не оставляя места для расширения для нового оборудования цеха.

Высокий риск распространения неисправности: отсутствие строгой модульной изоляции означало, что короткое замыкание или дуга в одной цепи могли легко распространиться, вызывая полное отключение электроэнергии по всей секции.

Плохая помехозащищенность: прецизионное промышленное оборудование управления было чувствительно к гармоникам и электромагнитным помехам, что приводило к частым отклонениям данных и отключениям роботизированных систем или предупреждениям об ошибках.

Неэффективное обслуживание: неисправности в шкафах фиксированного типа требовали остановки всей линии и открытия шкафа для ремонта, что серьезно влияло на производительность производственной линии.

Недостаточная степень защиты: учитывая высокий уровень пыли и плотное размещение оборудования в цехе, стандартные шкафы были склонны к скоплению пыли, образованию трения/дуги и перегреву в точках подключения.

План конфигурации оборудования

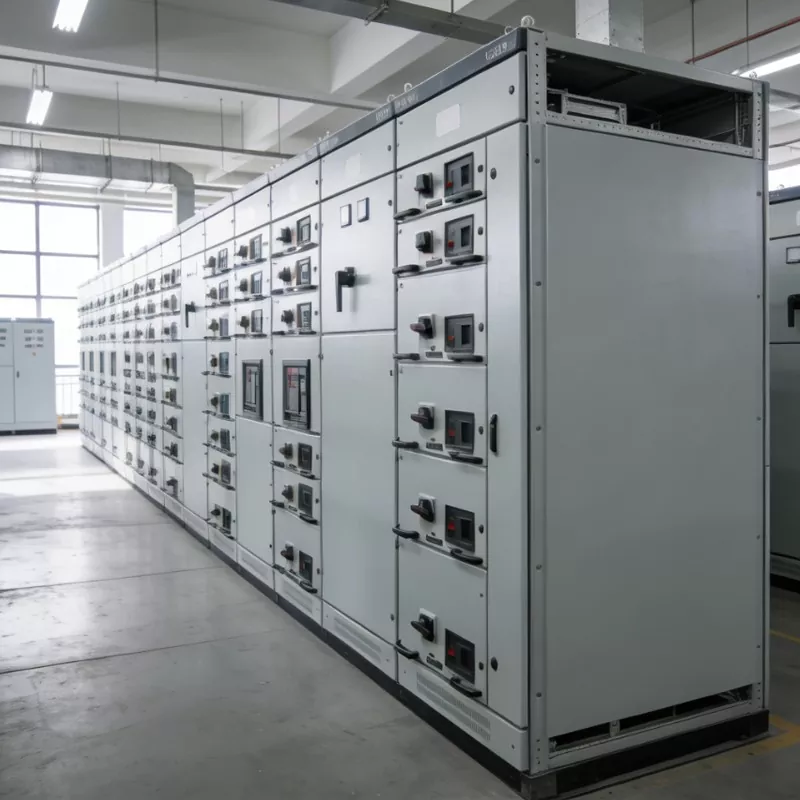

Чтобы удовлетворить требования к высокой плотности нагрузок, высокой устойчивости к ЭМС и быстрому техническому обслуживанию, присущим прецизионному производству, распределительное помещение низкого напряжения было стандартизировано с использованием нового поколения модульных выдвижных распределительных устройств MNS. Эти блоки служат основным типом шкафа для управления двигателем ЦУП цеха, электропитания оборудования автоматизации, распределения ИБП на выходе, а также централизованного управления освещением и общими энергосистемами. Технические характеристики основного оборудования

Тип шкафа: Низковольтное модульное выкатное распределительное устройство MNS (модульная структура международного стандарта)

Номинальное напряжение: 400 В; Номинальное напряжение изоляции: 690 В

Конструктивные особенности: модульные блоки, высокая плотность планировки и строгое разделение функциональных зон.

Положения ящиков: четыре положения — «Подключено», «Тест», «Изолировано» и «Выдвинуто» — с двойной механической и электрической блокировкой.

Помехоустойчивость: Класс ЭМС А (промышленный класс); эффективно защищает от высокочастотных гармоник и помех электромагнитного излучения

Степень защиты: IP40; пыленепроницаемый и устойчивый к посторонним предметам; подходит для чистых и прецизионных мастерских

Ключевые преимущества: Увеличивает плотность схемы на 30% по сравнению со стандартными шкафами того же размера; поддерживает горячую замену для быстрой замены устройства

Особенности установки и применения

Модульная конструкция со сверхвысокой плотностью: используются стандартные модульные блоки для максимального развертывания цепей в ограниченном пространстве распределительных помещений, что идеально решает проблемы, связанные с высокой плотностью оборудования, многочисленными цепями и пространственными ограничениями.

Устойчивость к электромагнитным помехам промышленного уровня: металлическая экранирующая конструкция в сочетании с независимой изоляцией блока эффективно противостоит высокочастотным помехам от роботов и преобразователей частоты, обеспечивая стабильную работу прецизионного оборудования.

Безопасная блокировка: ящики нельзя выдвинуть без предварительного размыкания цепи и нельзя закрыть, пока они не будут полностью установлены; полностью исключает несчастные случаи, вызванные вставкой/извлечением под нагрузкой или ошибками в работе.

Распространение нулевого повреждения: каждый ящик оснащен независимым изолирующим отсеком, который содержит одноцепные повреждения внутри устройства и предотвращает воздействие на шину или другое оборудование.

Очень гибкое расширение емкости: стандартизированные модули позволяют осуществлять прямую замену выдвижных блоков при будущей модернизации процесса или добавлении оборудования, что устраняет необходимость модификации шкафа или масштабных строительных работ.

Эксплуатационные результаты после модернизации

Значительно улучшенная стабильность электропитания: конструкция, устойчивая к ЭМС, исключает простои, вызванные электромагнитными помехами, влияющими на прецизионное оборудование, что приводит к заметному повышению общей эффективности производственной линии.

Контролируемый риск неисправности: независимая изоляция устройства ограничивает короткое замыкание и перегрузку конкретным выдвижным ящиком, предотвращая крупномасштабные перебои в подаче электроэнергии.

Быстрый аварийный ремонт: неисправные ящики можно сразу заменить; время ремонта сокращается с часов до менее 5 минут, что резко сокращает потери от простоя производства.

Максимальное использование пространства. Повышенная плотность цепей в пределах той же площади шкафа исключает необходимость в дополнительных помещениях для распределения электроэнергии, что позволяет сэкономить на затратах на гражданское строительство. Отсутствие выделения тепла при длительной эксплуатации: модульная вставная конструкция обеспечивает стабильную работу контактов, устраняя риски, связанные с ослаблением соединений или нагревом, вызванным окислением, а также поддерживая нормальные рабочие температуры.

Краткое описание дела

Распределительное устройство выдвижного типа MNS представляет собой высококачественный низковольтный шкаф, характеризующийся модульностью, высокой плотностью размещения, превосходной помехоустойчивостью и высоким уровнем безопасности. По сравнению с моделями GCK и GGD он лучше подходит для приложений с высокими стандартами, таких как точное производство, новая энергетика, железнодорожный транспорт, центры обработки данных и высококлассные промышленные объекты. Благодаря своей компактной модульной структуре, устойчивости к электромагнитным помехам промышленного уровня, строгой изоляции и защите, а также простоте быстрого обслуживания, он стал предпочтительным выбором для систем распределения электроэнергии MCC на современных интеллектуальных заводах.

Часто задаваемые вопросы

Вопрос: Можно ли обеспечить обслуживание без отключения питания?

О: Да, каждый ящик спроектирован независимо. При выходе из строя определенной цепи для технического обслуживания необходимо вытащить только соответствующий ящик, в то время как другие цепи продолжают работать нормально. Нет необходимости останавливать всю систему распределения электроэнергии, что обеспечивает нулевое время отключения электроэнергии. Он подходит для случаев, когда электропитание не может быть прервано даже на одну секунду.

Вопрос: Можно ли настроить количество выдвижных ящиков?

О: Да, выдвижные ящики этого продукта имеют размер 1/4 модуля. Стандартный одиночный шкаф может содержать максимум 36 модулей. Количество блоков можно настроить в соответствии с требованиями заказчика, точно согласовывая потребности распределения электроэнергии в различных сценариях и адаптируясь к сценариям высокого класса с несколькими цепями и небольшими нагрузками.

Вопрос: Можно ли использовать выдвижной распределительный шкаф MNS в сценариях с сильным током?

О: Да, диапазон номинального тока составляет от 630 А до 6300 А. Он оснащен утолщенными медными шинами большого размера, которые имеют большую допустимую токовую нагрузку, низкий рост температуры, полную изоляционную защиту и могут стабильно адаптироваться к различным сильноточным сценариям распределения электроэнергии высокого класса, обеспечивая долгосрочную стабильную работу оборудования.
