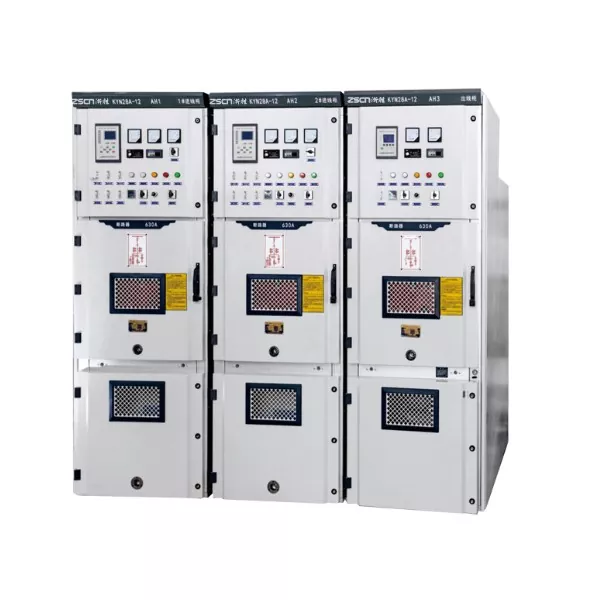

KYN28-24 Распределительное устройство переменного тока в металлическом корпусе

Распределительное устройство переменного тока в металлическом корпусе KYN28-24 представляет собой специально разработанное компанией Junray Electrical выдвижное бронированное распределительное устройство в металлическом корпусе для электросетей напряжением 20 кВ. Он преодолевает ограничения традиционных шкафов среднего монтажа на 12 кВ, которые невозможно адаптировать к системе напряжения 20 кВ. Благодаря номинальному напряжению 24 кВ в качестве основного параметра он создает профессиональное и надежное решение для распределения электроэнергии трехфазного переменного тока в помещении с частотой 50 Гц. Оборудование имеет конструкцию ручной тележки средней установки, а корпус шкафа изготовлен из алюминизированных стальных пластин с цинком. Общая конструкция разделена на четыре независимых отсека: отсек сборных шин, отсек выключателя, кабельный отсек и приборный отсек. Каждая зона физически изолирована, что обеспечивает стабильность работы под высоким напряжением с точки зрения конструкции. Являясь специализированным оборудованием распределения электроэнергии для электросети 20 кВ, его конструкция и производство полностью соответствуют строгим стандартам сценариев распределения электроэнергии высокого напряжения. От конфигурации изоляции, характеристик защиты до защитных блокировок — все это настраивается в соответствии с требованиями системы 20 кВ, что делает его стандартным оборудованием распределения электроэнергии для подстанций 20 кВ и крупных промышленных проектов.

Технические характеристики

Каковы преимущества продукта?

Эксклюзивная совместимость с напряжением 24 кВ.

Оборудование имеет номинальное напряжение переменного тока 24 кВ, что позволяет стабильно обеспечивать передачу высокого напряжения в электросети напряжением 20 кВ. По сравнению с обычным шкафом средней установки на 12 кВ уровень напряжения был увеличен вдвое, что полностью решило основную проблему, заключающуюся в том, что обычное оборудование не может адаптироваться к электросети 20 кВ, и соответствует требованиям к распределению и управлению электропитанием в сценариях с высоким напряжением. В сочетании со специальными изоляционными компонентами на 24 кВ и утолщенными медными шинами одновременно улучшаются характеристики изоляции и допустимая нагрузка по току, обеспечивая долгосрочную безопасную работу высоковольтной цепи.

Конструкция с высокой степенью защиты IP5X

Шкаф распределительного устройства переменного тока в металлическом корпусе KYN28-24 имеет уровень защиты IP5X, который превосходит стандарт IP4X, обычно используемый в шкафах среднего монтажа на 12 кВ. Он может полностью блокировать проникновение пыли и противостоять эрозии влаги из окружающей среды. Полностью герметичная конструкция шкафа в сочетании со специальными уплотнительными компонентами может по-прежнему защищать внутренние высоковольтные компоненты от внешних помех в условиях высокой влажности, пыльных промышленных средах, на открытых подстанциях и т. д., поддерживая стабильные характеристики изоляции и проводимости, а также продлевая срок службы оборудования.

Высокая устойчивость к короткому замыканию

Номинальный кратковременно выдерживаемый ток охватывает три уровня: 31,5 кА, 40 кА и 50 кА. Он может выдерживать самый высокий ток короткого замыкания 50 кА, что значительно превышает стандарты допуска обычного оборудования на 12 кВ. Когда в электросети происходит короткое замыкание, она может быстро выдерживать мгновенный большой ток, избегая деформации шкафа, пробоя изоляции и других проблем, обеспечивая целостность оборудования во время сбоев электросети и обеспечивая надежную поддержку защиты энергосистемы.

Двойная гарантия безопасности работы

Он оснащен механическими и электрическими двойными блокировками для выполнения пяти превентивных функций: предотвращения вытягивания ручной тележки с грузом, предотвращения неправильного срабатывания и включения выключателя, предотвращения включения заземлителя с питанием, предотвращения проникновения в токоведущие отсеки с питанием и предотвращения включения выключателя при включенном заземлителе. Это в корне исключает риск неправильной эксплуатации и обеспечивает безопасность обслуживающего персонала. Ручная тележка, установленная посередине, может быть выдвинута независимо, а обслуживание одного контура не требует отключения всей системы, что обеспечивает непрерывное обслуживание и подходит для сценариев с чрезвычайно высокими требованиями к непрерывности электропитания.

Каковы сценарии использования?

Распределение мощности подстанции 20кВ

Являясь основным входящим и отходящим линиями и измерительным оборудованием подстанции электросети 20 кВ, он выполняет задачи по приему, распределению и контролю высоковольтной электрической энергии, отвечая требованиям стабильного распределения мощности на высоковольтной стороне подстанции.

Электроснабжение крупных индустриальных парков

Подходит для главной системы распределения электроэнергии 20 кВ крупных промышленных парков, обеспечивая высоковольтную поддержку нескольких заводов и мастерских на территории парка, обеспечивая непрерывное электроснабжение и безопасный контроль промышленного производства.

Распределение электроэнергии для сверхбольших центров обработки данных

Распределительное устройство переменного тока в металлическом корпусе KYN28-24 может применяться для распределения высокого напряжения 20 кВ в сверхкрупных центрах обработки данных IDC, удовлетворяя требованиям центров обработки данных к бесперебойному питанию и обеспечивая надежное высоковольтное питание для основных нагрузок, таких как серверные кластеры и системы охлаждения.

Поддержка крупных инфраструктурных проектов

Обслуживая проекты распределения электроэнергии 20 кВ для крупных инфраструктурных проектов, таких как аэропорты, высокоскоростные железнодорожные узлы и крупные объекты, он подходит для потребностей в высоковольтной электроэнергии на этапах строительства и эксплуатации проектов, обеспечивая стабильную работу энергосистемы.

Высоковольтные промышленные заводы

Предоставление решений по распределению электроэнергии на уровне 20 кВ для заводов с требованиями к высокому напряжению, таких как сталелитейное, химическое, электронное производство, отвечающих требованиям к электропитанию и защите крупного производственного оборудования и высоковольтных двигателей.

Почему выбирают нас?

Junray Electrical является профессиональным заводом и поставщиком распределительных устройств переменного тока в металлическом корпусе KYN28-24 в Китае. Мы уже много лет активно занимаемся исследованиями и производством высоковольтного оборудования для распределения электроэнергии и обладаем полной системой исследований, производства и контроля качества продукции. Продукт KYN28-24 соответствует международным и отечественным стандартам, таким как IEC298 и GB3906, на протяжении всего процесса проектирования и производства. Основные компоненты выбираются от высококачественных брендов отрасли. Перед отправкой с завода каждое устройство проходит строгие испытания, такие как выдерживаемое напряжение, изоляция и блокировка, чтобы гарантировать соответствие характеристик. У нас есть профессиональная техническая команда, которая может предоставить индивидуальные решения, основанные на реальных потребностях электросети 20 кВ клиента. При этом мы предлагаем услуги полного цикла, включающие монтаж и пуско-наладку, обучение эксплуатации и техническому обслуживанию, а также послепродажный ремонт.

Часто задаваемые вопросы

1. Может ли KYN28-24 напрямую заменить распределительное устройство средней высоты 12 кВ?

Номинальное напряжение KYN28-24 составляет 24 кВ, оно специально разработано для электросети 20 кВ. Его параметры изоляции и конструкция корпуса подходят для высоких уровней напряжения. Распределительное устройство средней мощности 12 кВ применимо только к электросетям напряжением 12 кВ или ниже. Уровни напряжения не совпадают, и их нельзя использовать взаимозаменяемо.

2. Какие конкретные условия окружающей среды может выдержать распределительное устройство переменного тока в металлическом корпусе с уровнем защиты IP5X?

Защита IP5X может полностью предотвратить попадание пыли, а также противостоять струям воды низкого давления со всех направлений. Он подходит для промышленных цехов с высокой влажностью, пылью, открытых подстанций, подземных распределительных помещений и т. д., при этом не требуется никаких дополнительных защитных средств.

3. Каковы преимущества конструкции ручной тележки промежуточного типа для технического обслуживания?

Ручную тележку можно вытащить самостоятельно. В случае отказа одного контура для технического обслуживания необходимо извлечь только соответствующую ручную тележку, в то время как остальные контуры продолжают работать. Это позволяет проводить обслуживание без отключения электроэнергии, значительно сокращая время простоя и подходит для таких сценариев, как больницы, центры обработки данных и железнодорожный транспорт, где перебои в подаче электроэнергии не допускаются.

4. Каков диапазон номинального тока, который может выдержать это изделие?

Номинальный ток оборудования составляет от 630А до 4000А. Вы можете выбрать соответствующую спецификацию тока в соответствии с требованиями к нагрузке клиента, удовлетворяя различные текущие потребности, от небольших распределительных сетей до крупных промышленных проектов.

Обзор проекта

Этот проект предполагает строительство новой системы распределения электроэнергии высокого напряжения 20 кВ для крупной промышленной производственной базы, специализирующейся на новых материалах. На предприятии расположены мощные производственные линии, оснащенные крупногабаритным дробильно-измельчительным и сушильным оборудованием с приводом от частотно-регулируемых приводов (ЧРП), создающими высоконагруженные и ударно-нагрузочные условия работы. В региональной сети используется стандарт распределения 20 кВ (в отличие от обычного 10 кВ); оборудование, первоначально запланированное для класса 12 кВ, не имело достаточной устойчивости к напряжению и запасов изоляции, что не соответствовало требованиям по защите системы от перенапряжения и безопасной эксплуатации.

Чтобы обеспечить уровень напряжения 20 кВ, улучшить изоляцию системы и противостоять условиям промышленной пыли и перенапряжения, в проекте используется выдвижное распределительное устройство высокого напряжения в металлической оболочке KYN28-24 по всей подстанции. Эти устройства служат основным оборудованием для основных входящих линий, шинопроводов, силовых фидеров и защиты трансформаторов, обеспечивая непрерывное производство в тяжелых условиях на всем предприятии.

Проблемы проекта и обоснование выбора

Несоответствие уровня напряжения: Региональная сеть работает при напряжении 20 кВ; стандартные шкафы KYN28-12 не имеют необходимой выдерживаемой мощности, что создает риск пробоя диэлектрика и искрового перекрытия, и поэтому они категорически непригодны.

Частые промышленные перенапряжения. Частый пуск/остановка мощных двигателей и переключение ЧРП создают высокие эксплуатационные перенапряжения, требующие исключительных запасов изоляции.

Суровые условия на объекте. Высокий уровень запыленности в производственных цехах и значительные суточные колебания температуры делают стандартные шкафы склонными к накоплению пыли, образованию следов на поверхности и ускоренному старению изоляции.

Высокие требования к надежности: производственные линии работают непрерывно (24 часа в сутки, 7 дней в неделю), не допуская массовых отключений электроэнергии; выдвижная конструкция необходима для быстрого обслуживания и замены компонентов.

Высокая точность релейной защиты. Оборудование для тяжелых условий эксплуатации предъявляет строгие требования к защите от короткого замыкания, защите от перегрузки и чувствительности мгновенных операций отключения.

Конфигурация оборудования

В соответствии со стандартами сети 20 кВ и тяжелыми промышленными условиями эксплуатации высоковольтное распределительное помещение оснащено выкатным распределительным устройством в металлическом корпусе KYN28-24. Устройства оснащены вакуумными выключателями, интеллектуальными реле защиты на базе микропроцессора, электрическими приводными механизмами и независимыми каналами сброса давления, что отвечает строгим требованиям к изоляции, выдержке напряжения и безопасности. Ключевые характеристики оборудования

Модель: KYN28-24 Бронированное съемное распределительное устройство переменного тока в металлическом корпусе

Номинальное напряжение: 24 кВ (совместимо с распределительными системами 20 кВ)

Номинальный уровень изоляции: выдерживаемое напряжение промышленной частоты 65 кВ; выдерживаемое грозовое импульсное напряжение 125кВ; Запас изоляции значительно выше, чем у распределительного устройства 12 кВ

Номинальный ток: 1250А/1600А

Кратковременный выдерживаемый ток: 25 кА/4 с.

Конструкция шкафа: металлическая, полностью закрытая, с четырьмя независимо разделенными отсеками (шинный отсек, отсек автоматического выключателя, кабельный и приборный отсек).

Режим работы: Съемный грузового типа; имеет три позиции: сервисное, тестовое и изолированное.

Функции безопасности: Двойная механическая и электрическая блокировка; Система блокировки «Пять предупреждений» для предотвращения ошибок в работе; независимые каналы сброса давления

Степень защиты: IP4X (пыленепроницаемость и защита от посторонних предметов); подходит для суровых промышленных условий

Особенности установки и применения

Высокая изоляция для сетей 20 кВ. Высокое выдерживаемое напряжение 24 кВ решает проблемы, связанные с перенапряжением и недостаточной изоляцией в системах 20 кВ, эффективно предотвращая аварийные замыкания и поломки.

Безопасная, независимо разделенная структура: Функциональные отсеки полностью изолированы; неисправность в одной цепи не распространится на шину или соседние шкафы, что позволяет контролировать объем неисправности.

Быстрая замена тележки: Тележку выключателя можно снять и заменить запасной; аварийный ремонт не требует длительных отключений электроэнергии, обеспечивая непрерывную работу производственной линии.

Комплексная блокировка «пяти мер профилактики»: эффективно предотвращает критические электрические аварии, такие как неправильное открытие/закрытие, закрытие при включенном заземляющем выключателе или открытие двери под напряжением, обеспечивая высокую безопасность во время эксплуатации и технического обслуживания.

Подходит для пыльных промышленных условий: Полностью закрытая конструкция шкафа эффективно противостоит пыли и конденсату, предотвращая старение изоляции, обеспечивая стабильную долгосрочную работу.

Операционные показатели

Стабильная и надежная изоляция: конструкция с высоким выдерживаемым напряжением 24 кВ идеально подходит для заводской сети 20 кВ и промышленных коммутационных перенапряжений; с момента ввода в эксплуатацию не произошло пробоев, пробоев или нарушений изоляции.

Надежная изоляция неисправностей: независимая структура отсеков полностью предотвращает распространение неисправностей; Действия защиты точны, без случаев нежелательного срабатывания или отказа срабатывания. Значительно повышенная эффективность технического обслуживания: конструкция выкатного типа, позволяющая быстро заменить блок на запасной, сокращая время простоя при обслуживании более чем на 80%.

Увеличенный срок службы оборудования: пыленепроницаемая, влагостойкая и устойчивая к старению конструкция обеспечивает пригодность для суровых промышленных условий и приводит к чрезвычайно низкому уровню отказов.

Поддерживает непрерывное производство в тяжелых условиях: надежно справляется с нагрузками ударопрочного оборудования с частотно-регулируемым приводом (ЧРП) по всему предприятию, обеспечивая круглосуточное бесперебойное электроснабжение производства.

Краткое описание дела

Высоковольтное распределительное устройство KYN28-24 — это модель премиум-класса, специально разработанная для систем распределения электроэнергии 20 кВ, тяжелых промышленных объектов и условий эксплуатации с высоким перенапряжением. По сравнению со стандартным распределительным устройством на 12 кВ оно обеспечивает превосходные запасы изоляции, более высокие характеристики выдерживаемости напряжения, надежную устойчивость к перенапряжению, комплексную защитную блокировку и простоту обслуживания. Он эффективно решает критические проблемы, связанные с промышленными проектами 20 кВ, такие как несоответствие уровней напряжения, недостаточная изоляция и высокая интенсивность отказов, что делает его предпочтительным стандартным выбором для распределительных систем 20 кВ в таких секторах, как новые материалы, химическая промышленность, горнодобывающая промышленность и крупные промышленные парки.
