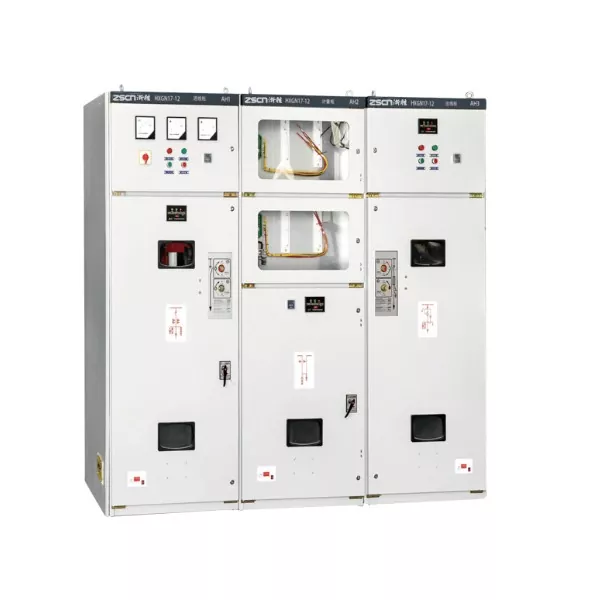

HXGN17-12 Основной блок в металлическом корпусе

Во многих сценариях распределения небольших кольцевых сетей 10 кВ к надежности оборудования предъявляются чрезвычайно высокие требования. Однако производительность обычных шкафов кольцевой сети HXGN недостаточна, а их эксплуатационная стабильность низкая, что затрудняет удовлетворение требований к электропитанию в таких сценариях. В некоторых случаях на подстанциях коробчатого типа возникает необходимость установки шкафов кольцевой сети. Обычные шкафы кольцевой сети слишком велики по размеру и плохо адаптируются, что делает невозможным гибкое развертывание. Основной блок с металлическим кольцом HXGN17-12 как раз решает эту проблему. Основанный на обычном HXGN, он был полностью модернизирован с учетом надежности, компактности и адаптируемости и стал эксклюзивным обновленным решением для высокопроизводительных небольших кольцевых сетей напряжением 10 кВ.

Три крупных обновления

Основной блок в металлическом корпусе HXGN17-12 представляет собой модернизированную версию обычного блока HXGN. Каждое преимущество оптимизировано для удовлетворения основных требований распределения электроэнергии в сетях малого кольца.

Улучшенная структура, более стабильная и надежная работа: благодаря использованию улучшенной коробчатой ​​конструкции по сравнению с обычным шкафом кольцевой сети HXGN, структурная конструкция более разумна, расположение внутренних компонентов оптимизировано, что снижает эксплуатационные риски, частота отказов значительно снижается, частое обслуживание не требуется, идеально адаптируется к высоким требованиям надежности небольших сценариев кольцевой сети 10 кВ, способно к долгосрочной стабильной работе и обеспечению непрерывного электропитания.

Выключатель нагрузки SF6, превосходные характеристики гашения дуги: Оснащен выключателем нагрузки SF6, использующим газ SF6 в качестве изоляции и дугогасительной среды, способность гашения дуги намного превосходит способность обычных вакуумных выключателей, с быстрой скоростью размыкания, небольшой энергией дуги, незначительной эрозией контактов, более надежной работой, лучше удовлетворяет фактические потребности небольшой распределительной кольцевой сети 10 кВ, а также обладает характеристикой длительного отсутствия технического обслуживания, что снижает затраты на последующую эксплуатацию и техническое обслуживание.

Защита от блокировки с пятью предупреждениями, более безопасная работа: оснащено специальным устройством блокировки с пятью предупреждениями, строго соблюдающим требования безопасности «пяти предупреждений», полностью предотвращающим неправильные операции, такие как работа нагрузки, случайный контакт с частями под напряжением и т. д., не только обеспечивая личную безопасность обслуживающего персонала, но также избегая сбоев оборудования и отключений электроэнергии, вызванных неправильными операциями, комплексно создавая защитный барьер для работы при высоком напряжении 10 кВ.

Технические характеристики

Сценарии применения охватывают различные высокопроизводительные небольшие системы распределения электроэнергии кольцевых сетей напряжением 10 кВ.

Обладая высокой надежностью, компактными размерами и широкими возможностями адаптации, главный блок с металлическим кольцом HXGN17-12 широко используется в различных сценариях распределения электроэнергии в небольших кольцевых сетях напряжением 10 кВ с высокими требованиями к надежности. Его также можно гибко устанавливать на подстанциях коробчатого типа, и он обладает чрезвычайно высокой адаптируемостью. В сценариях распределения электроэнергии в жилых районах он подходит для распределения электроэнергии в кольцевой сети 10 кВ в жилых районах с высокими требованиями к надежности, обеспечивая стабильное электроснабжение жильцов. В сценариях небольших предприятий он подходит для распределения электроэнергии в кольцевой сети 10 кВ на небольших заводах, удовлетворяя требованиям стабильного электропитания для производства. В сценариях с небольшими подстанциями он подходит для распределения мощности кольцевой сети 10 кВ небольших подстанций 10 кВ, обеспечивая стабильную работу и удобное обслуживание. В сценариях небольших инфраструктурных проектов он подходит для распределения электроэнергии в кольцевой сети 10 кВ небольших инфраструктурных проектов, поскольку он долговечен, надежен и легко адаптируется.

Гарантия качества

Junray Electrical, как профессиональный производитель, поставщик и завод в Китае, строго следует национальному стандарту кольцевого основного блока HXGN17-12. Каждый основной блок с металлическим кольцом HXGN17-12 проходит строгие структурные испытания, испытания на выдерживание напряжения и испытания на блокировку, чтобы обеспечить стабильную и безопасную работу и гарантировать качество. Мы предлагаем настройку устройства и настройку функций. На основе плана распределения небольшой кольцевой сети 10 кВ клиента мы можем адаптировать эксклюзивный шкаф, который идеально соответствует реальным потребностям. Будь то тендер по проекту или инженерная приемка, его можно успешно пройти. Этот процесс является зрелым и долговечным, что делает закупки более удобными, а использование более надежным.

Обзор проекта

Этот проект предполагает модернизацию и реконструкцию системы распределения электроэнергии 10 кВ для кластера малых и средних предприятий (МСП) на территории индустриального парка. Парк включает в себя несколько стандартных заводских зданий, научно-исследовательских мастерских и сопутствующих инженерных сетей; электрическая нагрузка рассредоточена по многочисленным ответвленным цепям, что требует конфигурации источника питания в виде многосегментной кольцевой сети. Существующее стареющее распределительное устройство страдало от ухудшения изоляции, элементарной конструкции, отсутствия надежных механизмов блокировки «пяти защит» и неспособности обеспечить гибкое соединение кольцевой сети. Эти проблемы привели к масштабным отключениям электроэнергии во время технического обслуживания и низкой надежности электроснабжения, что серьезно повлияло на нормальную производственную деятельность предприятий.

Проект предполагает замену всего высоковольтного распределительного устройства на внутренние кольцевые главные блоки (RMU) HXGN17-12. Эти устройства будут обеспечивать вводные линии 10 кВ, секционное соединение, разветвление нагрузки и терминальное питание подстанций коробчатого типа. Такая установка создает надежную структуру распределительной сети, состоящую из множества сегментов и межсоединений, тем самым удовлетворяя требованиям парка по расширению мощности, изоляции для технического обслуживания и бесперебойной передаче электроэнергии.

Проблемы до ремонта

Значительные угрозы безопасности, связанные со старением распределительных устройств: в старых шкафах фиксированного типа отсутствовала комплексная блокировка «пяти защит», что делало их склонными к эксплуатационным ошибкам; деградация изоляции и накопление пыли привели к трекингу и вспышкам, что привело к поездкам во время грозы.

Неспособность обеспечить гибкое электроснабжение кольцевой сети: существующему оборудованию не хватало надежного соединения и возможностей секционирования; неисправности привели к полной остановке линии, что привело к существенным производственным потерям предприятий парка.

Трудности с расширением цепей: фиксированная структура старых шкафов препятствовала добавлению новых ответвлений и не могла удовлетворить возросшие потребности в мощности новых предприятий, входящих в парк.

Громоздкое обслуживание и эксплуатация. Отсутствие независимых функциональных отсеков означало, что обслуживание требовало масштабных отключений электроэнергии, что приводило к высоким эксплуатационным рискам и низкой эффективности аварийного ремонта.

Низкий уровень защиты: учитывая сложную среду и высокий уровень запыленности вокруг заводских зданий, стандартные шкафы обладали плохой пыле- и влагозащищенностью, что приводило к высокой частоте отказов оборудования.

План конфигурации оборудования

Чтобы удовлетворить особенности распределения промышленного парка, в частности необходимость создания нескольких филиалов, межсетевого соединения между собой и частого расширения мощности, в проекте используются главные блоки коробчатого типа с металлическим кольцом HXGN17-12 для распределительной системы среднего напряжения. В этих устройствах используется конструкция вакуумного выключателя нагрузки, обеспечивающая надежные функции кольцевой сети, секционирования и защиты клемм. Ключевые характеристики оборудования

Модель: HXGN17-12 Внутренний основной блок среднего напряжения в металлическом корпусе (RMU)

Номинальное напряжение: 12 кВ (подходит для распределительных сетей 10 кВ)

Номинальный ток: 630А

Размыкающий элемент: вакуумный выключатель нагрузки в сочетании с токоограничивающим предохранителем.

Конструкция шкафа: Металлический корпус; независимые шинопроводный и кабельный отсеки; встроенный канал сброса давления

Класс защиты: IP4X (пыленепроницаемый и влагостойкий; подходит для сложных промышленных условий).

Функции безопасности: комплексные механические/электрические блокировки «пяти защит», индикация линии под напряжением, индикация неисправностей и блокировки заземления.

Режимы работы: поддерживает межсетевое соединение кольцевой сети, секционированный источник питания, распределение терминалов и резервное двойное питание.

Особенности конструкции и применения

Возможности мощной кольцевой сети и гибкое электропитание: позволяет гибко настраивать многосекционные сети «последовательного подключения» (рука об руку); неисправности в одной секции можно изолировать и перенаправить электроэнергию, что значительно сводит к минимуму масштабы перебоев в подаче электроэнергии.

Стабильные характеристики вакуумного гашения дуги: используются вакуумные выключатели нагрузки, обеспечивающие мощные возможности гашения дуги, негорючесть и работу без технического обслуживания; исключает риски утечки газа, связанные с элегазовым распределительным устройством, обеспечивая экологическую безопасность.

Прочная конструкция, подходящая для промышленных условий: Полностью закрытый металлический шкаф с высокой степенью защиты; эффективно противостоит заводской пыли и колебаниям температуры и влажности, обеспечивая долговременную стабильность изоляции.

Удобное расширение емкости: шкафы можно гибко соединить бок о бок; Будущее увеличение нагрузки в индустриальном парке может быть компенсировано за счет прямого расширения без необходимости полного пересмотра системы.

Комплексные защитные блокировки с пятью функциями: полностью исключают критические электрические аварии, такие как переключение под нагрузкой, открытие дверей под напряжением или случайное заземление, обеспечивая высокую безопасность во время эксплуатации и технического обслуживания.

Операционные показатели

Значительно повышенная надежность источника питания: обеспечивает секционную изоляцию и перенаправление неисправностей; техническое обслуживание или неисправности больше не требуют полной остановки линии, обеспечивая непрерывное производство для предприятий парка.

Стабильная работа без сбоев: вакуумное гашение дуги в сочетании с полностью герметичной конструкцией предотвращает утечку, пробои и отказы, связанные с влажностью, что приводит к нулевому нештатному отключению в течение года.

Точное и надежное устранение неисправностей: Комбинированная защита с помощью предохранителя и выключателя нагрузки обеспечивает быстрое устранение короткого замыкания в трансформаторах и ответвительных линиях, защищая нижестоящее оборудование.

Безопасная и удобная эксплуатация и обслуживание: включает комплексные функции «пяти профилактических мер» и четкую структурную схему; Места неисправностей легко определяются, что значительно повышает эффективность технического обслуживания и радикально снижает эксплуатационные риски. Удовлетворяет долгосрочным потребностям в расширении мощностей: шкаф имеет расширяемую структуру, которая учитывает будущую привлекательность бизнеса и рост нагрузки в промышленном парке, при этом достаточная мощность зарезервирована для распределения электроэнергии.

Краткое описание дела

HXGN17-12 — это кольцевой главный блок (RMU) вакуумного типа, разработанный специально для промышленных парков, промышленных кластеров, заводских распределительных помещений и модернизации городских распределительных сетей. В отличие от XGN15-12 (в котором используется элегазовая изоляция), в этой модели используется вакуумное гашение дуги, исключается риск утечки газа, она экологически безопасна и не требует технического обслуживания. По сравнению с распределительным устройством в металлическом корпусе серии KYN28 оно предлагает более низкие затраты, меньшую занимаемую площадь и превосходную адаптируемость к конфигурациям кольцевых сетей, что делает его оптимальным и экономически эффективным выбором для высоконадежных распределительных систем кольцевой сети, требующих нескольких цепей и возможностей секционирования в промышленных зонах.
