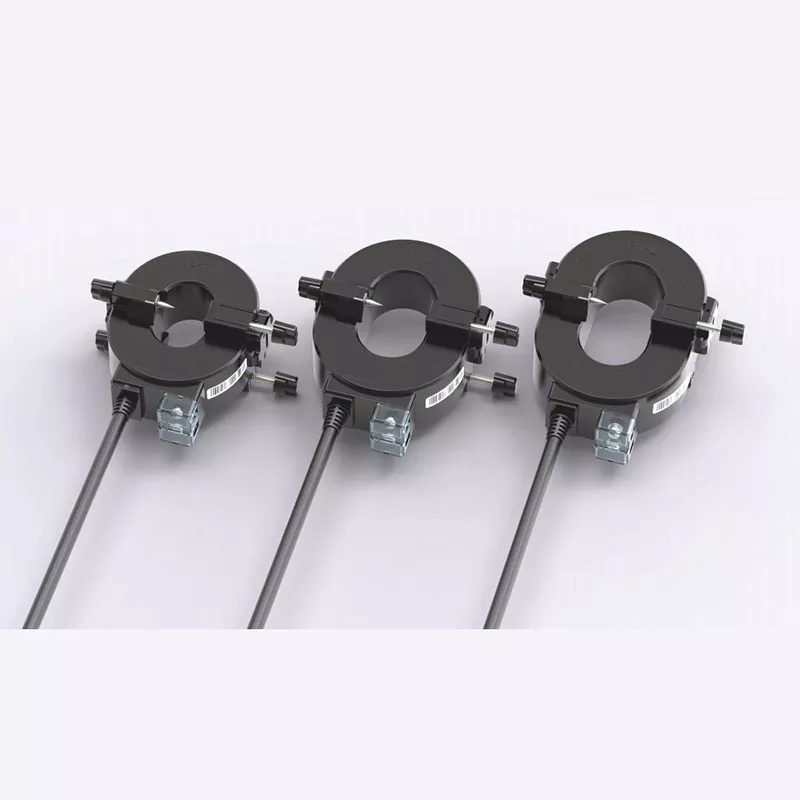

CTHW9 Открытый водонепроницаемый трансформатор токапредназначен для надежного сбора тока в низковольтных системах распределения электроэнергии, особенно там, где основными проблемами являются воздействие на открытом воздухе, ограничения при модернизации и непрерывная работа. Как профессиональный китайский производитель и поставщик,Джунрей Электрикразрабатывает серию CTHW9 с разъемной структурой, симметричным двухвинтовым запирающим механизмом, сердечником из кремниевой стали с высокой проницаемостью и защитой IP65 для обеспечения точного мониторинга без необходимости разборки кабеля или выключения системы.
Растущий спрос на интеллектуальное управление электроэнергией сделал надежное измерение тока необходимым на промышленных объектах, коммерческих зданиях, наружных распределительных коробках и интеллектуальных энергетических сетях. Традиционные трансформаторы тока может быть сложно установить, если существующие кабели невозможно отсоединить или когда оборудование работает непрерывно.
Водонепроницаемый трансформатор тока CTHW9 Outdoor решает эти проблемы благодаря конструкции с зажимами и устойчивой к атмосферным воздействиям конструкции. Его несколько вариантов апертуры поддерживают низковольтные кабели различного диаметра, а сердечник из текстурированной кремниевой стали с высокой проницаемостью помогает обеспечить стабильный сбор тока. В зависимости от конфигурации трансформатор может поддерживать измерительные приложения с точностью класса 0,5 или класса 1 или быть настроен для обнаружения тока нулевой последовательности.
Трансформатор тока, обычно называемый ТТ, преобразует ток, протекающий через первичный проводник, в измеримый вторичный сигнал, который может использоваться счетчиками, системами мониторинга, защитным оборудованием и интеллектуальными платформами управления питанием.
The CTHW9 Открытый водонепроницаемый трансформатор токаспециально разработан для мониторинга и модернизации низковольтных кабелей. В отличие от обычных трансформаторов тока со сквозным отверстием, для которых может потребоваться отключение кабеля или существенная модификация, его конструкция с разъемным сердечником позволяет открыть устройство, расположить его вокруг существующего кабеля и надежно закрыть.
Это делает его особенно ценным, когда электрическая инфраструктура должна оставаться в рабочем состоянии. Таким образом, промышленные производственные линии, коммерческие объекты, логистические центры и наружные распределительные системы могут создавать дополнительные точки текущего контроля со значительно меньшими нарушениями.
Согласно информации о продукции Junray Electrical, серия CTHW9 предназначена для таких применений, как измерение распределения электроэнергии низкого напряжения, мониторинг энергопотребления, защита от остаточных токов, контроль пожарной безопасности и интеллектуальные системы распределения электроэнергии.
В CTHW9 используется симметричный двухвинтовой запирающий механизм. Во время установки обе стороны можно затягивать поочередно, что помогает равномерно распределить механическую силу по корпусу трансформатора.
Такая конструкция способствует тесному контакту на интерфейсе ядра и уменьшает потенциальные проблемы с выравниванием. Стопорные штифты также помогают предотвратить скольжение или вращение трансформатора вокруг кабеля, что особенно полезно в средах, подверженных вибрации от двигателей, вентиляторов и другого оборудования.
В разных электрических системах используются кабели разного диаметра, поэтому универсальный трансформатор тока редко бывает практичным. Серия CTHW9 обеспечивает различные размеры внутренних отверстий для подключения различных низковольтных кабелей.
В трансформаторе используется сердечник из кремниевой стали с ориентированной структурой, обладающий высокой магнитной проницаемостью и низкими магнитными потерями. Это поддерживает широкий линейный рабочий диапазон и помогает поддерживать стабильные характеристики измерений в средах, где могут присутствовать электромагнитные помехи.
Для измерительных приложений CTHW9 можно настроить для регистрации тока класса 0,5 или класса 1. Для проектов, ориентированных на защиту, его также можно настроить как трансформатор тока нулевой последовательности для обнаружения остаточного тока.
Наружное электрооборудование должно выдерживать влагу, пыль, перепады температур и длительное воздействие окружающей среды. Для корпуса CTHW9 используется высокопрочный огнестойкий конструкционный пластик, а внутренняя заливка из вакуумной эпоксидной смолы.
Полученная в результате конструкция со степенью защиты IP65 обеспечивает защиту от проникновения пыли и водяных струй, помогая трансформатору надежно работать в наружных распределительных коробках, промышленных предприятиях, подземных инженерных туннелях и влажных электрических шахтах.
CTHW9 также включает в себя несколько деталей, ориентированных на установку:
При покупке трансформатора тока инженеры-электрики должны оценивать ток, превышающий номинальный. Размер апертуры, точность, предполагаемая функция, среда установки и вторичная конфигурация влияют на то, подходит ли трансформатор тока для конкретного проекта.
| Элемент | Характеристики CTHW9 | Типичная ценность применения |
|---|---|---|
| Тип продукта | Водонепроницаемый трансформатор тока с разъемным сердечником для наружного применения | Мониторинг низковольтного кабеля |
| Текущий диапазон | Прибл. 5А–4000А, в зависимости от модели | Малые и сильноточные цепи |
| Точность | Класс 0,5 или класс 1 для конфигураций измерения | Энергетический мониторинг и измерение |
| Основной материал | Кремниевая сталь с ориентированной структурой | Стабильная магнитная производительность |
| Рейтинг защиты | IP65 | На открытом воздухе и во влажной среде |
| Установка | Конструкция с разъемным сердечником | Модернизация существующей системы |
| Кастомизация | Отношение, апертура, выходные параметры и параметры нулевой последовательности | Требования к конкретному проекту |
Поскольку точные электрические параметры зависят от выбранной модели и применения, покупатели должны подтвердить требуемый коэффициент трансформации, внешний диаметр кабеля, вторичный выход, класс точности и требования к защите перед размещением заказа.
Сочетание установки с разделенным ядром и защиты окружающей среды делает CTHW9 подходящим для широкого спектра сценариев мониторинга электропитания.
Старые фабрики и коммерческие здания могут иметь функционирующие системы распределения без достаточного дополнительного учета. Установка дополнительных трансформаторов тока может обеспечить данные о токе на уровне цепи без значительных модификаций существующих кабелей.
Производственные линии, воздушные компрессоры, коммунальное оборудование и другие крупные электрические нагрузки можно контролировать индивидуально. Текущие данные могут затем использоваться для статистики энергетики, анализа нагрузки и повышения энергоэффективности.
При настройке в качестве трансформатора тока нулевой последовательности устройство может обнаруживать остаточный ток и работать с оборудованием защиты от утечки. Это делает его полезным для контроля электробезопасности.
Пожаробезопасные силовые цепи требуют надежного контроля рабочего состояния. CTHW9 может быть включен в архитектуры мониторинга, которые отслеживают ток и остаточный ток в соответствующих распределительных цепях.
Трансформаторы тока являются фундаментальными чувствительными компонентами цифровых энергосистем. Измерительные сигналы CTHW9 можно интегрировать с платформами мониторинга электропитания и терминалами Интернета вещей для поддержки удаленного сбора данных, анализа тенденций и раннего обнаружения неисправностей.
Разъемная конструкция предназначена для упрощения установки на месте, однако электромонтажные работы всегда должны выполняться персоналом, имеющим соответствующую квалификацию, с соблюдением применимых процедур безопасности.
Одним из важных требований безопасности является то, что вторичная цепь трансформатора тока не должна оставаться разомкнутой, пока первичная цепь находится под напряжением. Наведенное высокое напряжение может создать серьезную угрозу безопасности. Поэтому во время установки и технического обслуживания следует соблюдать соответствующие процедуры замыкания и тестирования трансформатора тока.
Инженерам и группам закупок, сравнивающим поставщиков трансформаторов тока, перед выбором модели следует проверить следующие факторы:
ПрофессионалКитайский производитель трансформаторов токатакже должен быть в состоянии предоставить техническую помощь в выборе, а не просто поставлять стандартный компонент.
Проект модернизации интеллектуального логистического парка в Сяошань, Ханчжоу, демонстрирует ценность технологии измерения тока с разделенным ядром на действующем предприятии. На объекте было 172 низковольтные распределительные сети, а ежегодные затраты на электроэнергию превышали 3,2 миллиона юаней. Поскольку операции холодовой цепи и автоматическая сортировка не могли выдержать длительных простоев, традиционные методы модернизации с отключением кабелей были непрактичными.
В проекте использовались трансформаторы тока с разъемным сердечником для обеспечения мониторинга на уровне цепи без отключения питания. Созданная система поддерживала зональный учет электроэнергии, оповещение о ненормальной нагрузке и анализ энергопотребления.
| Фактор проекта | Сообщенный результат |
|---|---|
| Точки мониторинга | 172 низковольтные цепи |
| Среднее время установки | Около 8 минут на единицу |
| Снижение затрат на модернизацию | Примерно 35% |
| Ежемесячная экономия энергии | Примерно 18 000 кВтч |
| Прогнозируемая годовая экономия затрат на электроэнергию | Более 200 000 юаней |
| Целостность трансформатора тока после модернизации | 100% по состоянию на июль 2026 г. |
Проект иллюстрирует важный принцип: для действующего объекта ценность трансформатора тока не ограничивается точностью измерений. Эффективность установки, непрерывность системы, адаптируемость к пространству, защита окружающей среды и совместимость с интеллектуальными платформами мониторинга — все это может повлиять на общую стоимость проекта.
Для оборудования электрического мониторинга очень важно постоянное качество производства, поскольку ошибки измерений или проблемы с изоляцией могут повлиять на последующие функции мониторинга и защиты.
Джунрей Электрик заявляет, что ее серия CTHW9 проходит испытания перед отправкой, включая калибровку точности, испытания на выдерживаемое напряжение промышленной частоты и проверку характеристик изоляции. Компания также обеспечивает настройку коэффициентов тока, размеров апертуры, выходных конфигураций и параметров нулевой последовательности.
Продукт поддерживается профессиональной технической командой для выбора модели и послепродажной технической помощи, а заявленная гарантия на продукт составляет один год. Эти факторы могут быть особенно ценными для инженерных подрядчиков и дистрибьюторов, приобретающих трансформаторы тока для различных конфигураций проекта.
CTHW9 сочетает в себе огнестойкий корпус из инженерного пластика с вакуумной заливкой из эпоксидной смолы и степень защиты IP65. Его герметичная конструкция помогает защитить внутренние компоненты от пыли, влаги и коррозии при подходящей наружной установке.
Нет. Его конструкция с разъемным сердечником предназначена для зажима существующего низковольтного кабеля, что может значительно упростить проекты модернизации, где нежелательно обрезание кабеля или длительное отключение электроэнергии.
В зависимости от выбранной модели и конфигурации эта серия предназначена для измерения тока в диапазоне от примерно 5 А до 4000 А. Правильное соотношение должно быть выбрано в соответствии с фактическими требованиями схемы.
Да. Изделие может быть настроено как трансформатор тока нулевой последовательности для обнаружения остаточного тока и может быть сопряжено с соответствующим оборудованием для защиты от утечек или контроля пожарной безопасности.
Измерьте фактический внешний диаметр кабеля и выберите отверстие, которое позволит кабелю правильно располагаться внутри трансформатора тока без чрезмерного зазора или механических помех. Для выбора конкретного проекта проконсультируйтесь с производителем, указав размеры кабеля и текущие требования.
Да. Junray Electrical заявляет, что коэффициенты тока, размеры апертур, выходные конфигурации и параметры нулевой последовательности могут быть настроены в соответствии с требованиями проекта.
The CTHW9 Открытый водонепроницаемый трансформатор токасочетает в себе установку с разъемным сердечником, симметричную двойную винтовую блокировку, технологию магнитного сердечника с высокой проницаемостью, защиту IP65 и гибкие возможности конфигурации для решения практических задач современного мониторинга низковольтной мощности. Его способность поддерживать проекты модернизации без демонтажа кабеля делает его особенно актуальным для промышленных объектов, коммерческих зданий, наружных распределительных систем, проектов управления энергопотреблением и интеллектуальных энергетических приложений.
Для покупателей, которым нужен надежныйКитайский поставщик, производитель или заводДля индивидуальных решений по трансформаторам тока компания Junray Electrical может предоставить рекомендации по выбору продукции и настройку с учетом требований проекта. Если вы планируете новую систему мониторинга мощности или модернизируете существующую распределительную сеть,связаться с намис учетом вашего коэффициента тока, диаметра кабеля, требований к точности, среды установки и сценария применения, чтобы получить подходящее решение CTHW9 и профессиональную техническую поддержку.
