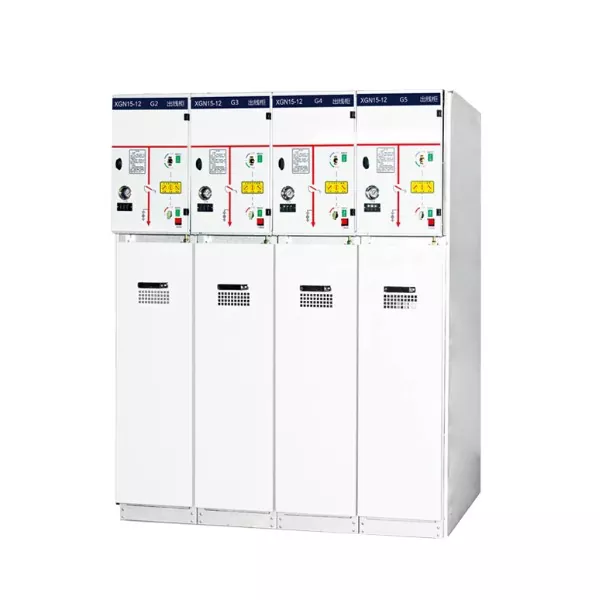

XGN15-12 Главное распределительное устройство с элегазовой изоляцией

Во многих жилых районах, на небольших заводах и небольших подстанциях пространство для распределительных помещений крайне ограничено. Обычные шкафы кольцевой сети имеют слишком большие размеры, и их установка также сожмет место для другого оборудования, что сделает невозможным правильный монтаж. Кроме того, извлекаемый основной блок кольцевой сети дорог и имеет чрезвычайно низкую стоимость для сценариев распределения небольших кольцевых сетей, что приводит к напрасным затратам. Главное распределительное устройство с элегазовой изоляцией XGN15-12 специально разработано для сценария распределения сверхмалых кольцевых сетей напряжением 10 кВ. Благодаря своей компактной конструкции, надежной работе и доступной цене он точно решает основные проблемы, связанные с «недостаточным пространством и высокой стоимостью», позволяя сверхмаленьким распределительным помещениям обеспечить стабильное и безопасное распределение кольцевой сети.

Технические характеристики

Основные преимущества продукта

Главное распределительное устройство с элегазовой изоляцией XGN15-12 сочетает в себе компактность, надежность и экономичность, каждый из которых эффективно решает практические задачи.

Оснащенный элегазовыми выключателями нагрузки, он работает более стабильно и надежно: в ядре используются элегазовые выключатели нагрузки, а элегаз служит в качестве изоляционной и дугогасящей среды. Способность гашения дуги превосходит способность обычных вакуумных выключателей, а изоляционные характеристики превосходны. Во время эксплуатации частота отказов чрезвычайно низка, поэтому не требуется частого технического обслуживания. Он идеально подходит для сценария распределения кольцевой сети 10 кВ, а также имеет 20-летний период безобслуживания, что значительно снижает затраты на последующее обслуживание и упрощает использование для покупателей.

Сверхкомпактный дизайн, занимающий меньше места на 30 %: благодаря использованию фиксированной кольцевой сетевой структуры коробчатого типа конструкция была оптимизирована, чтобы сделать шкаф максимально компактным. Объем на 30% меньше, чем у обычного шкафа кольцевой сети XGN66. Конструкция компактна без ущерба для производительности. Даже в сверхмаленьком распределительном помещении с ограниченным пространством его можно легко разместить без необходимости модификации распределительного помещения, что значительно экономит площадь и решает основную проблему «нехватки места» для обычных шкафов кольцевой сети.

Структура, специфичная для кольцевой сети, стабильное бесперебойное электропитание: используя профессиональную структуру кольцевой сети, она идеально подходит для системы распределения кольцевой сети 10 кВ. Он может обеспечить двунаправленный источник питания. Когда одна цепь выходит из строя, она может автоматически переключаться на другую цепь, эффективно избегая перебоев в подаче электроэнергии и обеспечивая нормальное электроснабжение в таких сценариях, как жилые районы и небольшие заводы. Он особенно подходит для небольших сценариев с базовыми требованиями к непрерывности электропитания.

Выбор с высокой экономической эффективностью, стоимость напрямую снижается на 50%: по сравнению с распределительным шкафом KYN28 цена напрямую снижается на 50%. Он устраняет избыточные функции и фокусируется на основных требованиях распределения сети малого кольца. Не тратя больших денег на сложное оборудование, можно получить стабильное и надежное решение распределения кольцевой сети с меньшими затратами, что значительно сокращает бюджет закупок и повышает экономическую эффективность проекта.

Гарантия профессионального качества

Junray Electrical, как профессиональный производитель, поставщик и завод в Китае, уже много лет занимается исследованиями и производством распределительного оборудования. Оно строго соответствует международным и национальным стандартам, таким как IEC 62271-200 и GB/T 3906. Каждое главное распределительное устройство с элегазовой изоляцией XGN15-12 прошло строгие испытания на устойчивость к напряжению и изоляции, что обеспечивает высокое качество. Мы применяем стандартизированную конструкцию устройства, а шкаф изготовлен из высококачественных стальных листов. Он обладает высокой механической прочностью и уровнем защиты IP3X, что позволяет эффективно предотвращать попадание пыли и защищать внутренние высоковольтные компоненты. Он оснащен механическими блокировочными устройствами с пятью блокировками для предотвращения неправильной эксплуатации и обеспечения безопасности обслуживающего персонала. Внутреннее использование сборных кабельных наконечников с изоляцией из силиконовой резины делает установку удобной, а во время обслуживания их можно быстро разобрать и восстановить, что дополнительно адаптируется к требованиям использования в небольших сценариях.

Универсальная адаптация сцены

Главное распределительное устройство с элегазовой изоляцией XGN15-12 широко совместимо с различными сценариями распределения сверхмалых кольцевых сетей напряжением 10 кВ, точно соответствует потребностям в мощности различных сценариев без необходимости дополнительных модификаций и может быть сразу введено в эксплуатацию.

Для сценариев распределения в жилых районах он совместим со сверхмаленькими распределительными помещениями в жилых районах для распределения кольцевой сети 10 кВ небольшого размера и без занятости, обеспечивая стабильное электроснабжение жильцов;

Для небольших заводов он совместим с распределительной кольцевой сетью 10 кВ для небольших заводов, со стабильной нагрузкой и низкой интенсивностью отказов, удовлетворяя потребности завода в мощности для производства, сохраняя при этом пространство распределительного помещения;

Для небольших подстанций он совместим со сверхмалыми требованиями к электропитанию небольших подстанций 10 кВ, обеспечивает стабильное электроснабжение кольцевой сети и снижает затраты на эксплуатацию и техническое обслуживание;

Для сценариев небольших инфраструктурных проектов он совместим с распределительной кольцевой сетью 10 кВ для небольших инфраструктурных проектов, отличается удобной установкой, надежностью и долговечностью, обеспечивая плавное развитие инфраструктурных проектов.

О нас

Junray Electrical имеет полную систему исследований и разработок, производства и контроля качества. Основные компоненты выбраны от высококачественных брендов. Каждое главное распределительное устройство с элегазовой изоляцией XGN15-12 перед отправкой с завода проходит строгие испытания, гарантирующие соответствие характеристик стандартам и возможность беспрепятственно пройти приемку проекта. Этот продукт специально разработан для сверхмалых сценариев, имеет меньший размер и более высокую экономическую эффективность. По сравнению с аналогичными продуктами он больше подходит для сверхмалых распределительных помещений. Мы предоставляем комплексное руководство по выбору перед продажей и услуги послепродажного обслуживания. Мы можем предложить персональные предложения по адаптации, основанные на реальных потребностях клиента, а также предоставить профессиональное руководство по установке и вводу в эксплуатацию, что делает процесс покупки более беззаботным, а использование более надежным, а также помогает клиентам сократить расходы и повысить эффективность распределения.

Немедленная покупка

Для сценариев распределения сверхмалой кольцевой сети 10 кВ выбор правильного оборудования не только решает проблему «нехватки места», но также экономит затраты и обеспечивает стабильное электроснабжение. Выбор Junray Electrical гарантирует качество, предлагает более доступные цены и обеспечивает более точную совместимость, идеально устраняя недостатки обычных шкафов кольцевой сети, которые имеют большие размеры и высокую стоимость. Не стесняйтесь. Немедленно свяжитесь с нами, чтобы выбрать этот лучший выбор для оборудования распределения электроэнергии для сверхмалых кольцевых сетей. Это позволит обеспечить стабильное, безопасное и эффективное электроснабжение кольцевой сети в сверхмалом энергозале, что значительно снизит затраты на закупки и эксплуатацию!

Коммерческий проект в Дакке, Бангладеш

Обзор проекта

·Название проекта: Проект распределения электроэнергии для коммерческого центра в Дакке

·Местоположение: Дакка, Бангладеш.

·Дата завершения: февраль 2026 г.

·Масштаб проекта: Распределительная подстанция 10кВ для торгового центра; общая мощность 8000кВА

Используемые продукты

·Модель: XGN15-12 Кольцевой основной блок (RMU)

·Количество: 12 единиц

·Комплектация: Качественные отечественные комплектующие; CE сертифицирован

·Сертификация: сертифицирован CE.

·Особые требования: Подходит для условий высокой температуры и влажности; устойчивый к коррозии

Решение

В Дакке, Бангладеш, тропический климат, характеризующийся высокими температурами и влажностью, а бюджет клиента был ограничен. Мы предоставили индивидуальное решение XGN15-12:

1. Адаптация к тропической среде.

·Корпуса имеют коррозионно-стойкое порошковое покрытие с двухслойной системой покрытия, выдерживающей высокие температуры и влажность.

·Все внутренние металлические компоненты оцинкованы для предотвращения ржавчины и коррозии.

·Оснащен антиконденсационными нагревателями и вентиляторами с регулируемой температурой для предотвращения образования конденсата во влажной среде.

·Все компоненты рассчитаны на широкий диапазон температур, что обеспечивает надежную работу в условиях высоких температур.

2. Экономически эффективное решение

·Используются высококачественные компоненты отечественных брендов, обеспечивающие надежную работу по конкурентоспособной цене.

·Цена более чем на 60% ниже, чем у европейских брендов, что значительно снижает затраты на проект.

·Сертификация CE, соответствие международным стандартам и обеспечение качества.

·Содержит зрелую технологию с проверенной репутацией глобального применения.

3. Сервисная поддержка

·Полная техническая документация на английском языке.

·Доступна удаленная техническая поддержка и руководство по вводу в эксплуатацию.

·Предусмотрено обучение работе на английском языке.

·Обычные запасные части включены в комплект поставки для удобной замены на месте.

Отзывы клиентов

«Климат в Дакке очень жаркий и влажный, поэтому мы беспокоились о долговечности распределительного устройства. RMU XGN15-12 компании Junray работают уже 3 месяца и работают отлично — ни перегрева, ни проблем с коррозией. Цена также очень конкурентоспособна, намного ниже, чем у европейских брендов, но с сертификацией CE и хорошим качеством. Их удаленная техническая поддержка также очень полезна. Мы очень довольны».

— Инженер-электрик, Бангладешская компания коммерческой недвижимости

Обзор проекта реконструкции

Этот проект предполагает строительство новой системы распределения электроэнергии 10 кВ для проекта реконструкции города, включающего высотные жилые дома, коммерческие объекты на уровне улицы, подземный гараж и вспомогательные общественные объекты; он обслуживает городскую жилую нагрузку с высокой плотностью населения. Раньше эта территория снабжалась устаревшими воздушными линиями в радиальной конфигурации с одним источником, что приводило к низкой надежности, высокой интенсивности отказов и отсутствию возможностей аварийного переключения, что не соответствовало современным стандартам электроснабжения жилых домов.

Проект предполагает строительство новой автономной высоковольтной распределительной подстанции с использованием элегазовых главных блоков фиксированного типа (RMU) XGN15-12. Это создает структуру электропитания «рука об руку» (кольцевую), обеспечивающую резервное питание с двумя источниками, секционную изоляцию, распределение нагрузки и защиту терминалов, тем самым удовлетворяя требованиям высокой надежности, работы без обслуживания и компактной конструкции оборудования.

Проблемы до ремонта

Низкая надежность электроснабжения: снабжение из одного источника через устаревшие линии означало, что любой сбой в линии или техническое обслуживание требовали полного отключения электроэнергии, что приводило к частым жалобам жильцов.

Устаревшее оборудование и угрозы безопасности. Устаревшие распределительные устройства страдали от ухудшения изоляции и плохой способности гашения дуги, что делало их склонными к сбоям и пробою диэлектрика во время гроз.

Отсутствие возможности резервного контура: отсутствие функций переключения источников питания означало, что система не могла соответствовать стандартам приемки для снабжения двумя источниками в новых жилых комплексах.

Большая занимаемая площадь и сложная эксплуатация и техническое обслуживание. Традиционные стационарные высоковольтные шкафы были громоздкими и сложными, что приводило к высоким затратам на гражданское строительство и большой нагрузке на ежедневное техническое обслуживание.

Неточная защита: отсутствие специальных комбинированных блоков предохранителей и выключателей нагрузки не позволяло быстро изолировать трансформатор от короткого замыкания или перегрузки.

План конфигурации оборудования

В соответствии с нормами проектирования жилых распределительных сетей и строительными нормами высоковольтная подстанция оснащена элегазовыми модулями XGN15-12 10 кВ. Стандартная конфигурация сети с двумя входами и четырьмя выходами используется для обеспечения питания контура с двумя источниками, секционного переключения и защиты клемм трансформатора. Ключевые характеристики оборудования

Модель: XGN15-12 Внутренний высоковольтный кольцевой основной блок переменного тока SF6 (RMU)

Номинальное напряжение: 12 кВ (совместимо с распределительными сетями 10 кВ)

Номинальный ток: 630А

Отключение короткого замыкания: Комбинированный выключатель нагрузки + предохранитель; обеспечивает быстрое устранение неисправностей трансформатора при коротком замыкании

Основная структура: трехпозиционный выключатель нагрузки SF6 (закрыто, разомкнуто, заземлено); стабильные характеристики изоляции

Характеристики шкафа: Компактная конструкция, небольшая занимаемая площадь, не требует обслуживания, отличные характеристики герметизации.

Режим работы: Ручной и электрический варианты; оснащен прямой индикацией, индикацией неисправностей и блокировкой «Пять предупреждений».

Режимы применения: основной кольцевой источник питания, оконечный источник питания, резервный источник питания с двумя источниками.

Особенности конструкции и применения

Компактный размер экономит затраты на гражданское строительство: меньший объем и более компактная компоновка по сравнению с распределительным устройством в металлическом корпусе KYN28; подходит для небольших распределительных помещений в жилых комплексах, что значительно сокращает инвестиции в гражданскую инфраструктуру.

Стабильная и надежная изоляция элегазом: Полностью герметичная конструкция с газовой изоляцией; не подвержен влиянию внешней пыли, влажности или конденсата; подходит для подвалов и закрытых распределительных помещений.

Высокая отказоустойчивость кольцевой сети: конфигурация кольцевой схемы «Рука об руку»; позволяет изолировать любой неисправный участок линии, в то время как другой участок сохраняет питание, обеспечивая переключение без прерывания обслуживания.

Целенаправленная комбинация защиты: комбинация выключателя нагрузки + токоограничивающего предохранителя; специально разработан для защиты подстанций коробчатого типа и распределительных трансформаторов в жилых помещениях; обеспечивает быстрое устранение неисправностей и точную работу.

Комплексные функции безопасности «Пять мер профилактики»: Механическая блокировка предотвращает такие несчастные случаи, как закрытие под нагрузкой, заземление под напряжением или несанкционированный вход в отсеки.

Операционные показатели

Значительное повышение надежности электроснабжения: резервное кольцо с двумя источниками обеспечивает обслуживание линии и локализацию единичных неисправностей без крупномасштабных отключений; надежность электроснабжения региона соответствует нормам приемки государственных сетей.

Стабильная работа без сбоев: полностью изолированная элегазовая конструкция исключает неисправности, вызванные утечками, пробоями или влажностью; отсутствие сбоев или нарушений изоляции в течение года.

Быстрое и точное устранение неисправностей: мгновенное устранение коротких замыканий и перегрузок распределительного трансформатора; эффективно защищает последующие трансформаторы и низковольтное оборудование. Значительное снижение нагрузки на эксплуатацию и техническое обслуживание: конструкция оборудования не требует технического обслуживания, что исключает необходимость частых проверок или пополнения запасов газа, что делает его идеальным для длительной автоматической работы на жилых распределительных подстанциях.

Успешное завершение и приемка: Полностью соответствует стандартам проектирования для распределения электроэнергии в городских жилых домах, а также требованиям к кольцевому электроснабжению и автоматическому переключению на двойное питание.

Краткое описание дела

Кольцевой главный блок (RMU) XGN15-12 является наиболее широко распространенным и экономичным высоковольтным распределительным устройством для проектов реконструкции жилых, коммерческих и муниципальных зданий, а также для интеграции с подстанциями коробчатого типа и городскими распределительными сетями. По сравнению с выкатными распределительными устройствами в металлическом корпусе (серия KYN) они обладают такими преимуществами, как более низкие затраты, компактность, эксплуатация без обслуживания и пригодность для конфигураций сетей с кольцевой сетью. Он отлично подходит для распределения на терминалах 10 кВ, секционирования кольцевой сети и проектов распределения электроэнергии в жилых и коммерческих районах, что делает его предпочтительным выбором для строительства стандартизированных городских распределительных сетей.
