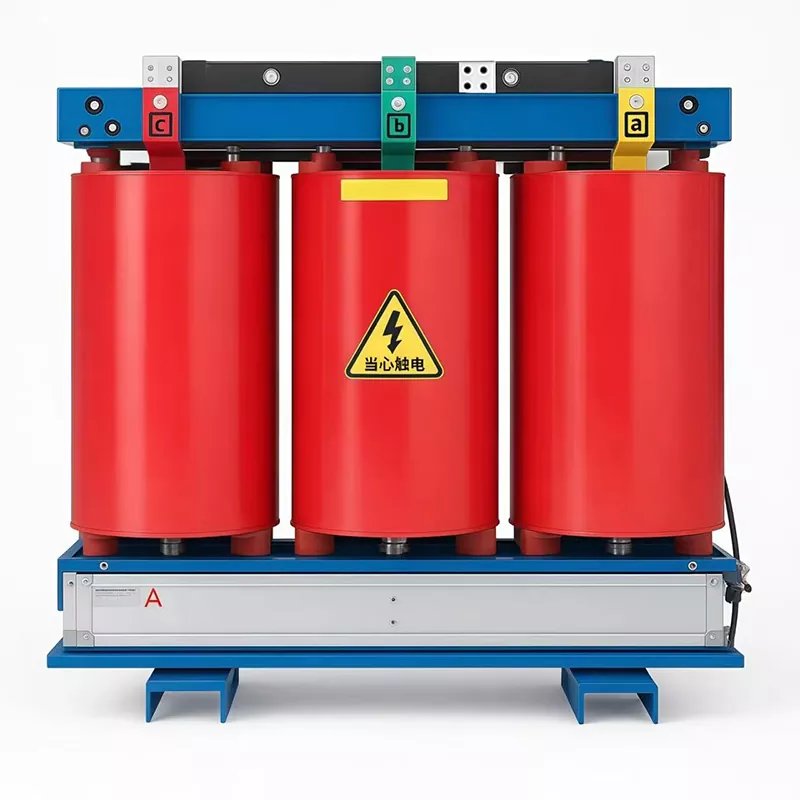

Трансформатор сухого типа

Электрический сухой трансформатор Junray — это безмасляный силовой трансформатор с литой изоляцией, специально разработанный для распределительных устройств внутри помещений, где критическими требованиями являются пожарная безопасность, эксплуатация без обслуживания и низкий уровень шума. Номинальная мощность находится в диапазоне от 100 кВА до 3150 кВА, при высоком напряжении 10 кВ и низком напряжении 0,4 кВ. Благодаря обмоткам, герметизированным эпоксидной смолой, изоляции класса F и интеллектуальной системе контроля температуры, он обеспечивает исключительную огнестойкость, защиту от влаги и устойчивость к короткому замыканию. Потери примерно на 10 % ниже, чем у стандартных масляных трансформаторов, что обеспечивает значительную экономию энергии при длительной эксплуатации. Подходит для торговых центров, больниц, офисных зданий, центров обработки данных и подземных распределительных помещений, где пространство ограничено и строгие правила пожарной безопасности.

Каковы преимущества нашего трансформатора сухого типа?

Пожарная безопасность: этот блок предназначен для использования внутри помещений, не содержит изоляционного масла и обладает исключительной огнестойкостью. Его можно установить непосредственно в помещениях электрораспределительных помещений, что устраняет необходимость в строительстве отдельного пожаробезопасного трансформаторного помещения. Это делает его идеально подходящим для помещений со строгими требованиями пожарной безопасности, таких как торговые центры, офисные здания и больницы, где риск утечки масла и последующего возгорания является первоочередной проблемой.

Не требует обслуживания: в отличие от масляных трансформаторов, которые требуют периодической замены масла и проверок качества, этот блок полностью не требует технического обслуживания. Это значительно снижает затраты на долгосрочное обслуживание, что делает его идеальным выбором для мест, где доступ для планового обслуживания затруднен или неудобен.

Низкие потери: энергоэффективная работа. Благодаря использованию сердечника из высококачественной кремниевой стали этот трансформатор демонстрирует очень низкие потери мощности — примерно на 10% ниже, чем у стандартных масляных трансформаторов. В долгосрочной перспективе это приведет к существенной экономии электроэнергии и продемонстрирует значительные преимущества в области энергоэффективности.

Высокая надежность: низкий уровень отказов: благодаря обмоткам, герметизированным эпоксидной смолой, устройство обеспечивает превосходные изоляционные свойства, а также отличную устойчивость к влаге и загрязнениям. Это обеспечивает очень стабильную работу и исключительно низкий уровень отказов — примерно на 30 % ниже, чем у масляных трансформаторов, — что делает его идеальным решением для применения внутри помещений.

Параметр продукта

Детали точного мастерства

1. Обмотки, отлитые из эпоксидной смолы. Обмотки герметизированы эпоксидной смолой, что обеспечивает превосходную изоляцию, устойчивость к влаге и загрязнениям, а также повышенную пожаробезопасность.

2. Система воздушного охлаждения: оснащена механизмом воздушного охлаждения, который устраняет необходимость использования изоляционного масла, не требует технического обслуживания и обеспечивает пожаробезопасность.

3. Интеллектуальная система контроля температуры: интеллектуальная система, которая автоматически контролирует температуру обмотки; Трансформатор сухого типа подает сигнал тревоги в случае перегрева, тем самым обеспечивая безопасность эксплуатации.

4. Стандартизированная установка: Предназначен для стандартизированной установки, что позволяет размещать непосредственно внутри помещений для распределения электроэнергии для максимального удобства.

Применение продукта

Распределение электроэнергии в торговых центрах. Распределение электроэнергии внутри торговых центров требует строгих стандартов пожарной безопасности.

Распределение электроэнергии в больницах. Распределение электроэнергии внутри больниц требует строгих стандартов пожарной безопасности.

Распределение электроэнергии в офисных зданиях. Распределение электроэнергии внутри офисных зданий требует строгих стандартов пожарной безопасности.

Распределение электроэнергии на заводе: Внутреннее распределение электроэнергии на заводах не требует обслуживания.

Обзор проекта модернизации

Профиль проекта

Этот проект предполагает строительство нового подземного распределительного пункта для крупномасштабного городского комплекса, включающего торговый центр, высотные офисные башни, подземный гараж, кинотеатр и вспомогательные столовые. Распределительное помещение, классифицируемое как зона с высокой посещаемостью и требованиями к силовой нагрузке «Уровня 1», расположено на подземном уровне здания. Первоначальный план использования традиционных масляных трансформаторов представлял такие проблемы, как потенциальная утечка масла, опасность возгорания, большая занимаемая площадь, сложная эксплуатация и техническое обслуживание, а также чрезмерный шум, несоответствие пожарной безопасности и экологическим нормам для подземных сооружений. Вместо этого в проекте в качестве первичных распределительных устройств используются сухие трансформаторы SCB13, отлитые из эпоксидной смолы. Эти трансформаторы обеспечивают электроэнергией повседневные операции, включая общее электроснабжение, освещение, центральное кондиционирование и системы противопожарной безопасности, по всему коммерческому комплексу, обеспечивая безопасную и бесперебойную работу в круглосуточном режиме.

Проблемы перед установкой и обоснование выбора

К закрытым подземным помещениям предъявляются чрезвычайно строгие требования пожарной безопасности; Масляные трансформаторы создают риск возгорания масла и загрязнения, связанного с утечками, и не соответствуют стандартам гражданской противовоздушной обороны и пожарной безопасности.

В районах с высокой плотностью населения требуется низкий уровень шума и соблюдение экологических требований; масляные трансформаторы издают сильный шум и запахи, что легко приводит к рекламациям.

Летние нагрузки на кондиционирование воздуха концентрированы и непостоянны, что создает высокий риск повышения температуры; система требует устойчивой перегрузочной способности и точного контроля температуры.

Подземное пространство ограничено, поэтому необходимы компактные трансформаторные блоки, которые позволяют монтировать непосредственно на полу внутри помещения и не требуют регулярных проверок или технического обслуживания на месте.

Требуется высокая общая надежность электроснабжения; Длительные простои для технического обслуживания недопустимы, система должна иметь средства защиты и устойчивость к короткому замыканию.

Конфигурация оборудования

Модель: Трансформатор сухого типа SCB13-1600 кВА 10 кВ/0,4 кВ с литой смолой

Количество: 4 шт.; работают отдельно с возможностью взаимного резервирования

Структура: Полностью литая изоляция из эпоксидной смолы; оснащен контролем температуры, охлаждением осевым вентилятором и защитным корпусом IP30.

Ключевые параметры: Номинальное напряжение 10±2×2,5%/0,4 кВ; импедансное напряжение 6%; изоляция класса F; встроенный контроль температуры, сигнализация о перегреве и защита от перегрева

Место установки: Специальное подземное распределительное помещение (уровень B1); прямой монтаж на пол в помещении; не требуется огнестойкая масляная яма

Вспомогательные функции: интеллектуальный регулятор температуры, система охлаждения вентилятором и меры по снижению вибрации/шума для минимизации рабочего шума.

Особенности применения

Пожаро- и взрывобезопасен, подходит для подземных сред: безмасляная конструкция с огнестойкой изоляцией из эпоксидной смолы исключает риск возгорания и утечки; соответствует нормам пожарной безопасности и идеально подходит для длительной эксплуатации в закрытых подземных помещениях.

Низкий уровень шума и низкие потери: серия SCB13. Высокоэффективная, энергосберегающая основная структура со встроенным шумоподавлением обеспечивает значительно более низкий уровень рабочего шума, не создавая помех для работы торговых центров или офисных помещений.

Не требует обслуживания и прост в эксплуатации: устраняет необходимость периодической фильтрации, замены или отбора проб масла; требует только регулярных визуальных и температурных проверок, что значительно снижает затраты на эксплуатацию и техническое обслуживание.

Высокая устойчивость к короткому замыканию и стабильная работа: имеет встроенную литой конструкцию с высокой механической прочностью, способную выдерживать удары системы при коротком замыкании; интеллектуальный контроль температуры контролирует температуру обмотки в режиме реального времени, чтобы предотвратить сбои из-за перегрева.

Компактная площадь и гибкая планировка: не требует масляных ям или сложных систем пожаротушения, что позволяет экономить пространство в подземных распределительных помещениях.

Операционные показатели

В течение года не было утечек нефти, возгораний или нарушений изоляции; успешно прошли приемочные испытания по пожарной безопасности и электрораспределению, обеспечив безопасную и нормальную эксплуатацию подземного распределительного помещения.

Контроль шума соответствовал стандартам; Шум трансформатора не нарушал среду торгового центра, жалоб со стороны жильцов не поступало.

Стабильная работа во время пиковых летних нагрузок на кондиционирование; система контроля температуры эффективно рассеивала тепло без срабатываний при перегреве, а качество напряжения оставалось стабильным, обеспечивая надежную работу центрального кондиционирования, лифтов и оборудования пожарной безопасности.

Общие потери были значительно снижены по сравнению со старыми трансформаторами, что привело к значительной экономии энергии при длительной эксплуатации.

Удобство поиска и устранения неисправностей и обслуживания: можно быстро проверить температуру и состояние обмотки, а циклы технического обслуживания короткие, что обеспечивает бесперебойное электропитание для работы комплекса.

Краткое описание дела

Трансформаторы сухого типа с литьем из эпоксидной смолы являются предпочтительным выбором для внутреннего распределения электроэнергии в местах с интенсивным движением транспорта, таких как подземные сооружения, коммерческие комплексы, больницы, школы, центры обработки данных и высотные жилые здания. Благодаря таким функциям, как безмасляная пожарная безопасность, низкий уровень шума, энергоэффективность, компактность и высокая надежность, они эффективно решают риски пожарной безопасности и проблемы эксплуатации и технического обслуживания, связанные с распределением электроэнергии внутри помещений, одновременно соблюдая требования норм городского зеленого строительства и пожарной безопасности.

Выбирайте Junray Electrical

Junray Electrical строго придерживается национальных стандартов при производстве сухих трансформаторов. Каждое устройство проходит строгие испытания на устойчивость к напряжению, потерям и контролю температуры для обеспечения стабильной и безопасной работы. Мы предлагаем варианты индивидуальной настройки как мощности, так и напряжения, что позволяет нам адаптировать специальный трансформатор сухого типа специально к вашим требованиям к распределению электроэнергии внутри помещения, обеспечивая идеальное соответствие вашим потребностям.

Junray Electrical — сертифицированный производитель с комплексной системой обеспечения качества. Наши ключевые сертификаты включают в себя:

ISO 9001 – Международная сертификация системы менеджмента качества, обеспечивающая стабильное качество продукции и постоянное улучшение.

CE – соответствие европейским стандартам в области здравоохранения, безопасности и защиты окружающей среды, что позволяет нашей продукции выходить на рынок ЕС.

CCC – Обязательная сертификация Китая, обязательная для электротехнической продукции, продаваемой на китайском рынке.

CQC – Китайская сертификация качества, подтверждающая соответствие национальным стандартам электробезопасности и производительности.

CNAS — Китайская национальная служба аккредитации для оценки соответствия, подтверждающая наши собственные возможности тестирования и калибровки.

Все трансформаторы сухого типа производятся и тестируются в соответствии с применимыми стандартами этих сертификатов, что обеспечивает надежную работу, стабильное качество и беспрепятственную приемку проекта.

Часто задаваемые вопросы

В1: В чем основная разница между сухими трансформаторами и масляными трансформаторами?

A: В трансформаторах сухого типа используются обмотки, залитые эпоксидной смолой, с воздушным охлаждением, не содержащие изолирующего масла. Они пожаробезопасны, не требуют обслуживания и подходят для установки внутри помещений. Масляные трансформаторы используют изолирующее масло для охлаждения и требуют периодической замены масла, что делает их более подходящими для применения на открытом воздухе. Трансформаторы сухого типа являются предпочтительным выбором для помещений со строгими требованиями пожарной безопасности, таких как торговые центры, больницы и офисные здания.

В2: Можно ли установить этот трансформатор непосредственно в помещении без отдельной трансформаторной комнаты?

А: Да. Поскольку устройство не содержит изоляционного масла и имеет изоляцию из огнестойкой эпоксидной смолы, оно не представляет опасности возгорания из-за утечки масла. Его можно установить непосредственно во внутренних распределительных помещениях без необходимости специального противопожарного трансформаторного помещения, что экономит ценное пространство здания.

В3: Как контролируется температура трансформатора?

Ответ: Трансформатор оснащен интеллектуальной системой контроля температуры, которая контролирует температуру обмотки в режиме реального времени. В случае перегрева система подает сигнал тревоги и может автоматически отключить устройство, чтобы предотвратить повреждение, обеспечивая безопасную и надежную работу.

Вопрос 4: Действительно ли сухой трансформатор не требует обслуживания?

А: Да. В отличие от масляных трансформаторов, которые требуют периодической проверки качества масла, его фильтрации и замены, трансформаторы сухого типа не требуют такого обслуживания. Требуются только регулярные визуальные проверки и контроль температуры, что значительно снижает затраты на долгосрочную эксплуатацию и техническое обслуживание.

В5: Можно ли настроить емкость и напряжение?

А: Да. Мы поддерживаем настройку номинальной мощности (от 100 до 3150 кВА), высокого напряжения (10 кВ), низкого напряжения (0,4 кВ), напряжения импеданса (4–6%), материала обмотки (медь или алюминий) и степени защиты корпуса (IP20, IP30, IP40) в соответствии с вашими конкретными требованиями к распределению внутри помещения.
