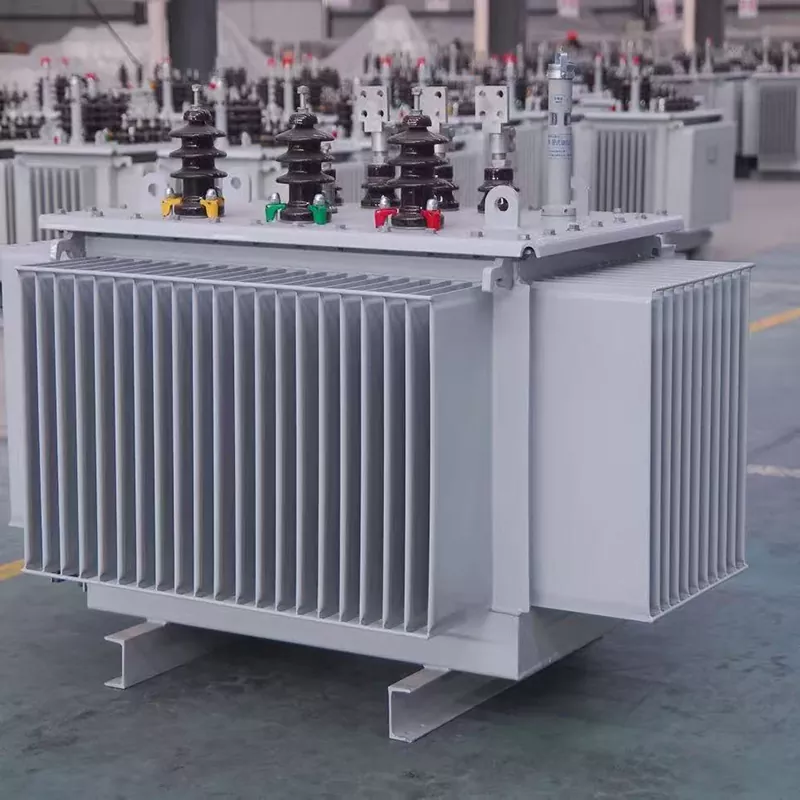

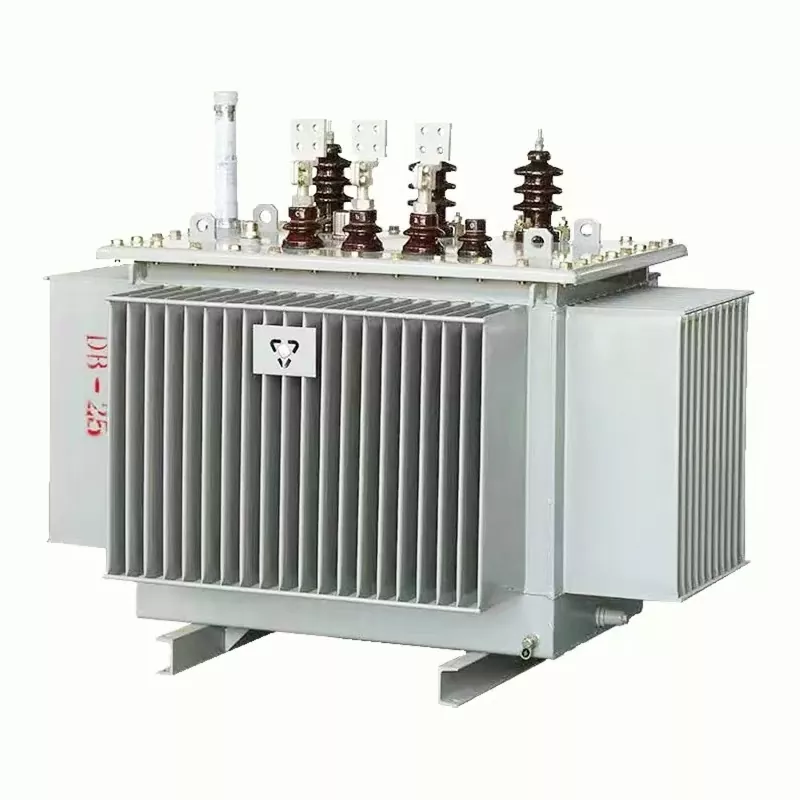

Масляный распределительный трансформатор

Распределительный масляный трансформатор Junray Electrical — номинальная мощность от 100 кВА до 10 000 кВА, высокое напряжение 10 кВ или 35 кВ, низкое напряжение 0,4 кВ. Имеет гофрированный герметичный масляный бак (герметичный, не требующий обслуживания), сердечник из высококачественной кремниевой стали (потери на 15 % ниже, чем у старых моделей), возможность переключения ответвлений без нагрузки или под нагрузкой, а также настраиваемые медные или алюминиевые обмотки. Предназначен для наружной установки на крупных заводах, наружных подстанциях, крупных фотоэлектрических станциях и крупных инфраструктурных проектах. Емкость, напряжение, сопротивление импеданса, метод переключения ответвлений и материал обмотки можно настроить в соответствии с требованиями конкретного проекта.

Сверхвысокая емкость

Обладая исключительно широким диапазоном нагрузочной способности — от 100 кВА до 10 000 кВА — этот трансформатор идеально подходит для удовлетворения потребностей в больших нагрузках, например, тех, которые встречаются в основных системах распределения электроэнергии крупных заводов и крупных подстанций. Он легко удовлетворяет требованиям высокой мощности, которые не могут удовлетворить сухие трансформаторы.

Высокая экономическая эффективность

Предлагая более низкую стоимость по сравнению с трансформаторами сухого типа, это решение обеспечивает значительную экономию затрат на оборудование для крупномасштабных проектов распределения электроэнергии. Нет необходимости нести большие затраты на приобретение агрегатов сухого типа; достаточно масляных трансформаторов, что существенно снижает общие затраты на проект.

Пригодность для использования на открытом воздухе

Обладая надежной устойчивостью к атмосферным воздействиям, устройство можно устанавливать непосредственно на открытом воздухе, не опасаясь воздействия солнца или дождя. Конструкция его гофрированного резервуара включает в себя герметичную конструкцию, которая предотвращает утечку масла и защищает от загрязнения, что делает масляный распределительный трансформатор идеально адаптированным для работы в суровых условиях окружающей среды и устраняет необходимость в строительстве специального внутреннего распределительного помещения.

Низкие потери и энергоэффективность

Благодаря использованию высококачественного сердечника из кремниевой стали трансформатор демонстрирует чрезвычайно низкие потери мощности. В ходе долгосрочной эксплуатации это приводит к существенной экономии на счетах за электроэнергию, обеспечивая значительные преимущества в области энергосбережения, в частности, снижение потерь мощности на 15% по сравнению с масляными трансформаторами предыдущего поколения.

Зрелый и надежный

Маслонаполненный распределительный трансформатор, характеризующийся низким уровнем отказов, обладает преимуществами передовой технологии и стабильных эксплуатационных характеристик. Являясь проверенным решением, которое десятилетиями использовалось в сфере распределения электроэнергии, оно обеспечивает удобство обслуживания и идеально подходит для крупномасштабных систем распределения электроэнергии на открытом воздухе.

Технические характеристики

Стандарты и соответствие: Данное изделие изготовлено в строгом соответствии с применимыми национальными стандартами для масляных распределительных трансформаторов. Все процедуры контроля качества и методы заводских испытаний соответствуют стандартным требованиям для данной категории продукции. Подробные отчеты об испытаниях и документация о соответствии предоставляются по запросу.

Детали точного мастерства

1. Масляный бак с гофрированным уплотнением. Имеет конструкцию бака с гофрированным уплотнением, которая предотвращает утечку масла, не требует технического обслуживания и устраняет необходимость во внешнем маслорасширителе.

2. Система изолирующего масляного охлаждения. Использует изолирующее масляное охлаждение для обеспечения мощного рассеивания тепла, что делает его пригодным для работы с высокопроизводительными нагрузками.

3. Устройство РПВВ: оснащено устройством РПНВ, которое позволяет регулировать коэффициент трансформации в зависимости от колебаний напряжения сети, обеспечивая совместимость с различными уровнями напряжения.

4. Железный сердечник с низкими потерями: сердечник из высококачественной кремниевой стали минимизирует потери энергии, тем самым повышая энергоэффективность и экономию электроэнергии.

5. Защитная конструкция для наружного применения: имеет специальный защитный корпус, предназначенный для использования на открытом воздухе, обеспечивающий надежную защиту от загрязнения и влаги и выдерживающий суровые внешние условия.

Применимые сценарии

Крупномасштабные заводы: наружное распределение электроэнергии и высокопроизводительные нагрузки для крупных промышленных предприятий.

Наружные подстанции: Наружные подстанции и объекты распределения электроэнергии большой мощности.

Крупномасштабные фотоэлектрические системы: наружные трансформаторы для крупных фотоэлектрических электростанций.

Основная инфраструктура: наружное распределение электроэнергии для крупных инфраструктурных проектов.

Параметры настройки

Мы поддерживаем гибкую настройку этого масляного распределительного трансформатора в соответствии с требованиями конкретного проекта:

Номинальная мощность: регулируется в диапазоне от 100 до 10 000 кВА.

Номинальное напряжение: Высокое напряжение 10 кВ или 35 кВ; Низкое напряжение 0,4 кВ

Напряжение импеданса: настраивается в пределах от 4% до 8%.

Метод регулирования напряжения: переключение ответвлений без нагрузки или переключение ответвлений под нагрузкой.

Материал обмотки: медь или алюминий.

Чтобы обсудить конкретные требования к вашему проекту, свяжитесь с нашим отделом продаж и сообщите ваш профиль нагрузки, условия установки и предпочтительный график доставки.

Гарантия качества и соответствие

Junray Electrical работает в соответствии с комплексной системой управления качеством, подкрепленной многочисленными международными и национальными сертификатами. В нашей серии масляных распределительных трансформаторов мы уделяем особое внимание не только регулярному контролю качества, но и строгим испытаниям, специфичным для трансформаторов, чтобы гарантировать долгосрочную надежность в требовательных приложениях распределения электроэнергии на открытом воздухе.

Наши основные сертификаты:

ISO 9001 — Сертифицированная система управления качеством, охватывающая весь производственный процесс, от проверки сырья до испытаний готовой продукции, обеспечивая отслеживаемость и согласованность всех трансформаторных блоков.

CE – Продукция соответствует основным требованиям ЕС по безопасности, охране здоровья и окружающей среды, что облегчает таможенное оформление и доступ на рынок для европейских проектов.

CCC – Обязательная сертификация Китая, обязательная для электрооборудования, продаваемого и устанавливаемого на внутреннем рынке Китая.

CQC — Китайская сертификация качества, подтверждающая соответствие наших трансформаторов национальным стандартам производительности и безопасности для оборудования распределения электроэнергии.

CNAS – Наша собственная испытательная лаборатория аккредитована CNAS, что подтверждает нашу способность проводить испытания трансформаторов в соответствии со стандартами, включая испытания на потери холостого хода, потери нагрузки, испытания на сопротивление импеданса и выдерживаемое напряжение с использованием калиброванного оборудования.

Протоколы испытаний и качества трансформаторов:

Помимо плановых заводских проверок, каждый масляный распределительный трансформатор подвергается следующим специализированным испытаниям в соответствии с применимыми национальными и международными стандартами:

Измерение потерь холостого хода и потерь нагрузки — для проверки показателей энергоэффективности и подтверждения снижения потерь на 15 % по сравнению с моделями предыдущего поколения.

Испытание импеданса короткого замыкания – чтобы убедиться, что напряжение импеданса находится в гарантированном диапазоне 4–8%.

Испытание выдерживаемым напряжением промышленной частоты – для проверки целостности изоляции и диэлектрической прочности для систем 10 кВ/35 кВ.

Испытание на грозовой импульс (по запросу) – для проверки устойчивости к перенапряжению при наружной установке.

Испытание на герметичность – для подтверждения целостности гофрированного маслобака и гарантии отсутствия утечек масла под давлением.

Проверка качества масла – чтобы убедиться, что изоляционное масло соответствует требованиям по диэлектрической прочности и содержанию влаги.

Проверка коэффициента трансформации и проверка группы векторов – для подтверждения правильного коэффициента трансформации и соотношения фаз.

Испытание на частичный разряд (по запросу) – для применений, требующих сверхнизких уровней частичного разряда.

Часто задаваемые вопросы

1.Вопрос: В чем разница между масляными распределительными трансформаторами и трансформаторами сухого типа?

Ответ: Мощность масляных трансформаторов может достигать от 100 до 10 000 кВА, что позволяет удовлетворить потребности чрезвычайно больших нагрузок. Однако мощность сухих трансформаторов ограничена. В то же время масляные трансформаторы дешевле, чем трансформаторы сухого типа, и их можно размещать непосредственно на открытом воздухе без необходимости внутреннего распределительного помещения, что делает их более подходящими для крупных сценариев распределения высокой мощности на открытом воздухе.

2. Вопрос: Можно ли использовать этот продукт непосредственно на открытом воздухе?

Ответ: Мы приняли гофрированную конструкцию герметичного масляного бака, которая обладает высокими герметизирующими характеристиками. Он может эффективно предотвратить утечку масла и загрязнение окружающей среды. В сочетании с защитной конструкцией, предназначенной для использования на открытом воздухе, он может предотвращать попадание влаги, противостоять солнечному свету, дождю и другим элементам. Никаких дополнительных защитных средств не требуется. Он идеально подходит для суровых условий эксплуатации на открытом воздухе и не требует отдельного строительства внутреннего помещения для распределения электроэнергии.

3. Вопрос: Можно ли настроить мощность и напряжение масляного трансформатора?

Ответ: Масляный распределительный трансформатор имеет номинальную мощность от 100 кВА до 10 000 кВА, а также номинальное напряжение, охватывающее высокое напряжение 10 кВ/35 кВ и низкое напряжение 0,4 кВ. В то же время сопротивление импеданса, метод регулирования напряжения и материал обмотки могут быть настроены по индивидуальному заказу. В соответствии с требованиями к распределению электроэнергии на открытом воздухе в различных сценариях, таких как крупные заводы и подстанции под открытым небом, мы можем адаптировать специальное оборудование для точного удовлетворения потребностей в распределении электроэнергии на открытом воздухе большой мощности.

4. Вопрос: В чем именно заключается преимущество этого продукта с низкими потерями?

Ответ: Мы используем высококачественные сердечники из листовой кремнистой стали, уровень потерь которых на 15% ниже, чем у старых масляных трансформаторов. Эффект энергосбережения замечательный. При длительной эксплуатации это позволяет значительно снизить потери электроэнергии. Конкретный объем сэкономленной электроэнергии зависит от фактической мощности и продолжительности работы. Чем больше мощность и чем дольше время работы, тем больше электроэнергии экономится, что может помочь крупным проектам распределения электроэнергии сэкономить долгосрочные затраты на эксплуатацию и техническое обслуживание.

Службы технической поддержки

Как профессиональный производитель, мы предоставляем техническое руководство, чтобы помочь зарубежным клиентам в правильном выборе продукта, подготовке к установке и повседневной эксплуатации. Наша команда предлагает удаленную поддержку во время установки и ввода в эксплуатацию. Запасные части доступны для быстрой отправки. На любые технические запросы наша команда обычно отвечает в течение 24 часов.

Обзор проекта реконструкции

Профиль проекта

Этот проект предполагает строительство новой внешней системы распределения электроэнергии для малого и среднего производственного предприятия на территории индустриального парка. Основные нагрузки объекта состоят из стандартного промышленного индуктивного оборудования, такого как штамповочные станки, токарные станки, воздушные компрессоры, вентиляторы и насосы, характеризующегося частыми циклами пуска и остановки, концентрированными нагрузками в дневное время и работой с небольшой нагрузкой в ​​ночное время. Распределительный трансформатор расположен на специальной открытой платформе, обеспечивающей достаточно места, отличную вентиляцию и свободу от ограничений пожарной безопасности, связанных с закрытыми внутренними помещениями.

Учитывая наружную установку, требования экономичности, необходимость эффективного отвода тепла и значительные колебания нагрузки, в проекте использован герметичный масляный силовой трансформатор С13-М, а не блок сухого типа. Этот единственный трансформатор служит основным источником питания для всего объекта, включая движущую силу, освещение и производственное оборудование, тем самым обеспечивая стабильное и долгосрочное энергоснабжение для операций.

Проблемы проекта и обоснование выбора

Пригодность открытого пространства для масляных трансформаторов: Наружная трансформаторная платформа обеспечивает достаточно места и хорошую вентиляцию, соответствует стандартам установки без строгих ограничений пожарной безопасности, применимых к внутренней установке.

Контроль затрат: при той же мощности масляные трансформаторы значительно дешевле, чем трансформаторы сухого типа, что существенно снижает инвестиции предприятия в инфраструктуру.

Высокие требования к отводу тепла: при сосредоточении промышленного оборудования, тяжелых дневных нагрузках и быстром повышении температуры система самоохлаждающейся циркуляции масла масляных трансформаторов превосходит агрегаты сухого типа, что делает их идеальными для непрерывной работы с большими нагрузками.

Надежная устойчивость к перегрузкам и перенапряжениям: оборудование мастерской создает значительные импульсные нагрузки во время запуска и остановки; Масляные трансформаторы обладают превосходной устойчивостью к короткому замыканию и перегрузке, что делает их хорошо подходящими для нестабильных промышленных нагрузок.

Простое и качественное обслуживание. Масляные трансформаторы имеют простую конструкцию, что упрощает диагностику неисправностей и ремонт, а также позволяет использовать стандартные запасные части, что идеально подходит для текущего технического обслуживания предприятия. Конфигурация оборудования

Исходя из расчетной общей нагрузки, на открытой площадке установлен герметичный энергоэффективный масляный трансформатор С13-М-800кВА 10кВ/0,4кВ. Он имеет герметичный гофрированный бак без маслорасширителя, что делает его пригодным для эксплуатации на открытом воздухе в любую погоду.

Ключевые характеристики оборудования

Модель: S13-M-800 кВА Полностью герметичный масляный силовой трансформатор

Номинальное напряжение: 10±2×2,5%/0,4 кВ

Метод охлаждения: Самоохлаждение в масляной ванне (ОНАН).

Материал сердечника: листы кремниевой стали с высокой проницаемостью; энергоэффективная структура с низкими потерями

Конструктивные особенности: Полностью герметичный масляный бак из гофрированного картона; не требует обслуживания; устойчив к окислению и влаге; стабильные характеристики изоляции

Конфигурация защиты: высоковольтный предохранитель, грозовой разрядник, низковольтный главный выключатель, защита от заземления.

Способ установки: Наружная подвесная установка на стальной платформе; включает в себя молниезащиту, заземление и защитное ограждение.

Особенности конструкции и применения

Сверхнизкие потери и высокая энергоэффективность: имеет энергосберегающую структуру S13; Потери на холостом ходу и при нагрузке значительно ниже, чем у старых моделей S11 и S9, что приводит к существенной долгосрочной экономии затрат на электроэнергию.

Отличная адаптируемость на открытом воздухе: полностью герметичная конструкция изолирует устройство от воздуха, дождя и пыли; устойчив к конденсации и окислению; подходит для эксплуатации на открытом воздухе как при высоких летних температурах, так и при низких зимних температурах.

Превосходное рассеивание тепла: равномерное рассеивание тепла за счет циркуляции трансформаторного масла обеспечивает стабильный рост температуры при больших нагрузках, что позволяет избежать проблем с ограничением нагрузки при высоких температурах, характерных для сухих трансформаторов.

Высокая ударопрочность и устойчивость к короткому замыканию: Стабильная работа при ударных нагрузках, вызванных частым запуском и остановкой промышленных двигателей; устойчив к перегреву и срабатыванию.

Явное преимущество по соотношению цена-качество: низкая стоимость оборудования, простота установки и отсутствие необходимости в сложных средствах пожаротушения, что значительно снижает стоимость заводской инфраструктуры распределения электроэнергии.

Операционные показатели

Стабильное и соответствующее требованиям качество электроснабжения: отклонение напряжения после ввода в эксплуатацию и трехфазный баланс полностью соответствуют промышленным стандартам электропитания, обеспечивая бесперебойную работу оборудования мастерской.

Отсутствие аномалий при пиковых нагрузках: Температура трансформаторного масла и повышение температуры остаются нормальными при полной нагрузке в дневное время; никаких перегрузок или аномального нагрева не происходит.

Значительное снижение энергопотребления и потерь. Конструкция сердечника с низкими потерями существенно снижает потери в трансформаторе, эффективно снижая ежемесячные основные расходы предприятия на электроэнергию и затраты, связанные с потерями.

Безотказная эксплуатация на открытом воздухе: полностью герметичная конструкция исключает риски проникновения воды, влаги и коррозии, обеспечивая стабильную всепогодную работу в течение всего года. Удобное и недорогое обслуживание: оборудование имеет продуманную конструкцию и низкий уровень отказов; плановое техническое обслуживание требует только визуального осмотра, проверки уровня масла и заземления, что приводит к минимальной эксплуатационной нагрузке.

Краткое описание дела

Масляные трансформаторы (серия S13-M) являются предпочтительным выбором для проектов распределения электроэнергии на промышленных предприятиях, в сельских распределительных сетях, подстанциях внешней сети и установках на открытой площадке. По сравнению с трансформаторами сухого типа они обладают такими преимуществами, как превосходное рассеивание тепла, высокая устойчивость к перегрузкам и ударам, более низкие затраты, отличная энергоэффективность и простота обслуживания. Они особенно хорошо подходят для наружной установки и промышленного применения, характеризующегося значительными колебаниями нагрузки или большими нагрузками, представляя собой наиболее продуманное и экономически эффективное трансформаторное решение для проектов распределения внешних сетей.
