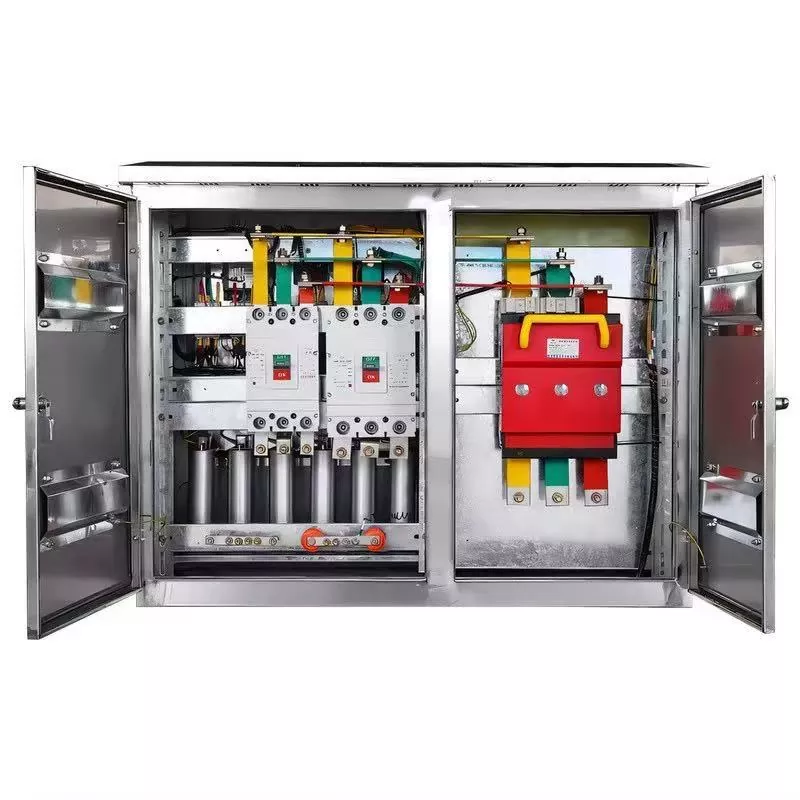

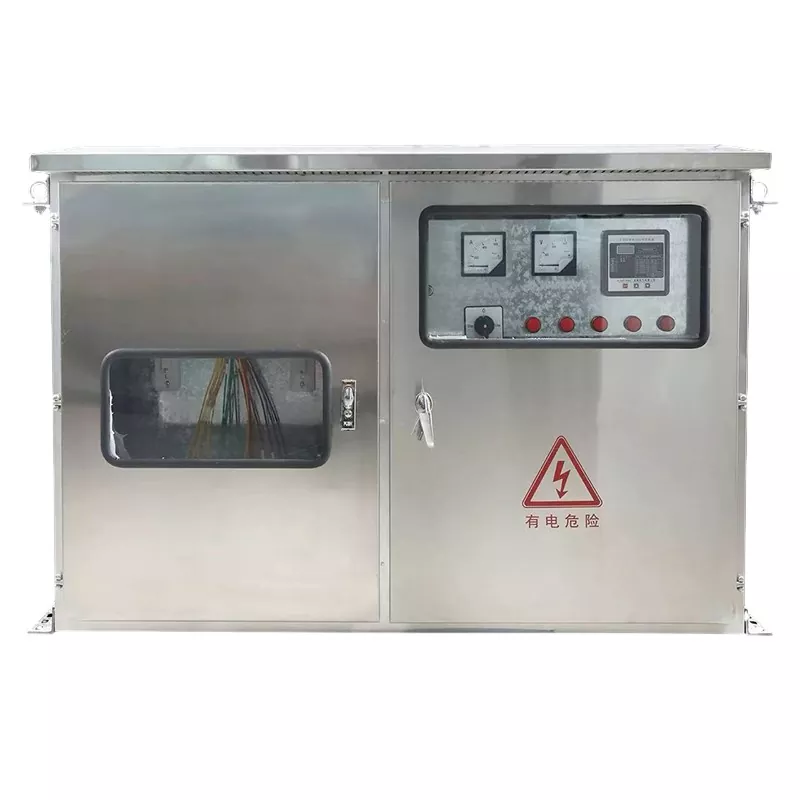

Распределительный шкаф JP

Распределительный шкаф JP — это комплексное распределительное устройство, специально разработанное для сценариев распределения электроэнергии низкого напряжения на открытом воздухе. Его основное позиционирование — идеальный продукт для реконструкции городских и сельских электросетей, а также он подходит для различных требований к низковольтному распределению электроэнергии на открытом воздухе. Это оборудование объединяет множество функций, таких как измерение, отходящие линии и компенсация реактивной мощности, а также обладает комплексными функциями защиты, включая защиту от короткого замыкания, перегрузки, перенапряжения и утечки. Он компактен по размерам, эстетичен на вид и экономически практичен. Его можно устанавливать непосредственно на опорах уличных трансформаторов без необходимости создания сложного фундамента для установки. В качестве распределительного устройства для наружного применения его корпус изготовлен из утолщенных холоднокатаных стальных листов или нержавеющей стали, оснащен водонепроницаемыми конструкциями для наружного применения, а его поверхность обработана высокотемпературным электростатическим распылением. Он обладает превосходными антивозрастными, коррозионно-стойкими, солнцезащитными и дождезащитными свойствами и может стабильно работать на открытом воздухе в течение длительного времени. Он совместим с переменным током 50 Гц, номинальным напряжением низковольтных систем распределения электроэнергии 380 В/220 В. Установка и обслуживание удобны, что делает его надежным выбором для распределения электроэнергии на открытом воздухе.

Технические характеристики

А как насчет возможности защиты на открытом воздухе?

Распределительный шкаф JP имеет двойную конструкцию: профессиональные навесы от дождя и уплотнительные резиновые ленты в сочетании с общим процессом герметизации образуют тройную систему защиты. Уровень защиты может достигать IP54, что позволяет эффективно защищать от пыли, воды и солнечного света. Он полностью изолирует ветер и дождь на открытом воздухе, а также проникновение пыли и подходит для суровых условий на открытом воздухе и на открытом воздухе. Даже при длительном воздействии солнца и дождя он может поддерживать стабильную работу, не беспокоясь о повреждении оборудования, вызванном факторами окружающей среды.

Функциональная конфигурация завершена?

Преодолевая ограничение единственной функции традиционного распределительного оборудования, оно объединяет такие функции, как управление распределением, измерение мощности, компенсация реактивной мощности и защита от утечки. Он позволяет гибко собирать различные электрические компоненты, такие как автоматические выключатели, счетчики электроэнергии, конденсаторные компенсаторы, трансформаторы, устройства защиты от утечек и т. д., без необходимости дополнительного согласования другого оборудования. Он может удовлетворить все потребности процесса распределения в сельских распределительных районах, парках и т. д. за один шаг, упростить канал распределения и снизить затраты на закупки и развертывание.

Соответствует ли процесс стандартам?

Мы строго соблюдаем национальные правила энергетической безопасности при проектировании и производстве. Мы используем национальные стандарты для изготовления, оснащения полной системой заземления и защитным устройством с пятью защитными блокировками, а также надежным дверным замком с защитой от кражи. В распределительном шкафу JP применяется процесс шлифования по полной закругленной кромке без каких-либо заусенцев. Он более безопасен в использовании и полностью соответствует нормам приемки в энергетике. Его можно напрямую использовать в различных официальных проектах распределения электроэнергии, таких как муниципальные, сельские электросети и парки, без необходимости дополнительных модификаций.

Насколько он долговечен при использовании на открытом воздухе?

Выберите процесс высокотемпературного электростатического порошкового покрытия для наружного применения в сочетании с утолщенными холоднокатаными стальными пластинами или шкафами из нержавеющей стали. Он обладает отличными антивозрастными свойствами. Даже при длительном воздействии солнца и дождя на открытом воздухе он не подвержен старению, ржавчине или отслаиванию краски. Он отличается высокой прочностью и стойкостью, что значительно снижает частоту и стоимость технического обслуживания в будущем, продлевает срок службы оборудования и отвечает требованиям длительной эксплуатации на открытом воздухе.

Имеется ли молниезащита для использования на открытом воздухе?

Чтобы решить проблему, связанную с подверженностью наружному распределению электроэнергии ударам молнии, распределительный шкаф JP специально включает в себя модули молниезащиты, которые могут эффективно противостоять помехам молнии и предотвращать повреждение оборудования и линий, вызванное ударами молнии. Он идеально подходит для сценариев распределения электроэнергии на открытом воздухе в сельской местности и других средах распределения электроэнергии на открытом воздухе, полностью устраняя опасность молнии при распределении электроэнергии на открытом воздухе и обеспечивая безопасную и стабильную работу системы распределения электроэнергии.

Может ли он удовлетворить требования различных проектов?

Он поддерживает настройку в зависимости от мощности каждой трансформаторной зоны. В соответствии с фактическими потребностями различных проектов, он предоставляет услуги нестандартного размера, открытия отверстий и настройки схемы, гибко адаптируясь к потребностям распределения электроэнергии в сельских трансформаторных зонах, населенных пунктах на открытом воздухе, промышленных парках и других различных сценариях. Независимо от масштаба проекта или различий в требованиях, он может точно соответствовать и улучшать адаптируемость проекта.

Какие сценарии с ним совместимы?

Распределительный шкаф JP, обладающий превосходными характеристиками защиты вне помещений и гибкой адаптируемостью, широко используется в различных сценариях распределения низкого напряжения на открытом воздухе: в сельских распределительных зонах, комплексном распределении низкого напряжения на открытом воздухе в деревнях и городах, помогая модернизировать сельскую энергосистему; наружная разводка в жилых помещениях и помещениях распределения имущества, обеспечение безопасности наружной разводки в жилых помещениях; наружное распределение в индустриальных парках и по периметру заводов, обеспечивающее стабильное электроснабжение промышленного производства; наружная разводка для освещения городских дорог, зарядных станций и водонасосных станций, обеспечивающая нужды городского строительства; временное строительное электроснабжение для инфраструктурных проектов, подключения фотоэлектрических сетей и проектов реконструкции распределительных площадей, удовлетворяющее как временные, так и долгосрочные потребности в распределении электроэнергии, всесторонне охватывающее сценарии наружного распределения и становящееся основным стандартом для наружного низковольтного распределения.

Обзор проекта модернизации

I. Профиль проекта

Этот проект включает модернизацию сельской электросети и связанную с ней модернизацию для интеграции распределенной фотоэлектрической (PV) системы; он классифицируется как проект модернизации сельской сети, стандартизированный Государственной энергосистемой. Район обслуживает группу сельских домохозяйств. Существующее распределительное оборудование было устаревшим, схемы расположения низковольтных фидеров были неорганизованными, отсутствовала централизованная компенсация реактивной мощности и комплексная защита от утечки на землю. Кроме того, добавление многочисленных распределенных фотоэлектрических систем на крыше вызвало значительные колебания напряжения, низкий коэффициент мощности и серьезные потери в линиях, что привело к хроническим проблемам, таким как нестабильное напряжение на концах линии и штрафам за некачественный коэффициент мощности.

Чтобы стандартизировать низковольтное распределение, реализовать централизованную компенсацию реактивной мощности, улучшить защиту от утечки на землю и удовлетворить требования к подключению к фотоэлектрической сети, на стороне низкого напряжения каждого распределительного трансформатора устанавливаются стандартизированные встроенные распределительные шкафы для наружного применения (шкафы JP). Эти шкафы объединяют в себе измерительные, распределительные устройства, защиту, компенсацию реактивной мощности и клеммы для подключения фотоэлектрических модулей, что обеспечивает стандартизированную, интеллектуальную работу распределительной зоны с низкими потерями.

II. Проблемы до модернизации

Низкий коэффициент мощности. Сельские нагрузки состоят в основном из индуктивного оборудования, такого как водяные насосы, вентиляторы и бытовая техника. Без централизованной компенсации коэффициент мощности постоянно оставался ниже 0,85, что влекло за собой финансовые штрафы.

Высокие потери в линии и нестабильное напряжение. Низковольтные фидеры не имели секционной защиты и имели неорганизованную проводку, что приводило к значительным падениям напряжения; уровни напряжения были чрезмерно высокими в непиковые ночные часы и слишком низкими в периоды пикового потребления.

Отсутствие защитной защиты: в исходной установке не было единой защиты от утечки на землю, перегрузок и коротких замыканий; опасные методы электромонтажа, такие как несанкционированные подключения и утечки в бытовых линиях, создают риск поражения электрическим током и пожара.

Значительные колебания напряжения из-за подключения к фотоэлектрической сети: фотоэлектрические системы на крыше, использующие самогенерируемую энергию и возвращающие излишки электроэнергии обратно в сеть, обратный поток мощности вызывал дрейф напряжения и чрезмерные колебания, ставя под угрозу безопасность электрооборудования жильцов.

Нестандартизированное оборудование и сложности в эксплуатации и техническом обслуживании: в стареющем районе дистрибуции не хватало стандартизированного интегрированного оборудования; компоненты были разбросаны, устранение неполадок шло медленно, а удаленный мониторинг данных был невозможен. III. План конфигурации оборудования

В соответствии с Государственными электросетевыми стандартами строительства сельских электросетей и условиями эксплуатации фотоэлектрических распределительных сетей, каждая распределительная зона единообразно оборудована наружным встроенным низковольтным распределительным шкафом типа JP. Это устройство объединяет входящий переключатель, несколько исходящих цепей, интеллектуальную компенсацию реактивной мощности, измерение и сбор данных, защиту от утечки на землю и интеллектуальный распределительный терминал, подходящий для установки на столбе или на земле.

Технические характеристики основного оборудования

Модель: Интегрированный распределительный шкаф JP Outdoor (стандарт сельской сети)

Применимая мощность: распределительные зоны 100 кВА/200 кВА

Номинальное напряжение: трехфазная четырехпроводная система 0,4 кВ.

Структура шкафа: наружная защита от дождя и пыли; высокопрочная стальная пластина с электростатическим порошковым покрытием; полностью закрытая противоугонная конструкция

Встроенные функции: защита основной входящей линии, несколько отходящих ответвлений, интеллектуальная динамическая компенсация реактивной мощности, учет энергии, удаленный сбор данных, защита от утечки на землю.

Метод компенсации: интеллектуальное динамическое переключение на базе контроллера; автоматическая регулировка мощности реактивной мощности в зависимости от нагрузки и фотоэлектрической мощности

Степень защиты: IP54 (дождеустойчивый, пыленепроницаемый, устойчивый к конденсации, защищенный от несанкционированного доступа); подходит для открытых наружных сред

Способ установки: На опоре (на опоре трансформатора) или на земле; удобная установка и стандартизированная компоновка

IV. Особенности конструкции и применения

Интегрированное проектирование и стандартизация: объединяет функции распределения электроэнергии, компенсации, измерения, защиты и мониторинга в одном блоке; решает вопросы разбросанного оборудования и запутанной проводки; полностью соответствует государственным сетевым стандартам строительства РЭС.

Динамическая компенсация реактивной мощности для фотоэлектрических зон. Автоматически переключает конденсаторы в зависимости от колебаний нагрузки — например, при высокой фотоэлектрической мощности днем ​​и отсутствии выходной мощности ночью — для решения таких проблем, как перенапряжение при подключении к фотоэлектрической сети и нестабильность коэффициента мощности.

Множественные средства защиты: оснащен защитой от короткого замыкания, перегрузки, утечки на землю и потери фазы; изолирует неисправности в отдельных цепях, чтобы предотвратить массовые отключения электроэнергии и опасность электрического пожара.

Высокая долговечность на открытом воздухе: полностью закрытая, непромокаемая и пыленепроницаемая конструкция; выдерживает суровые сельские условия, характеризующиеся прямыми солнечными лучами, дождем и значительными колебаниями температуры; обеспечивает длительную эксплуатацию без технического обслуживания. Интеллектуальная удаленная эксплуатация и техническое обслуживание (O&M): объединяет интеллектуальные терминалы распределительного трансформатора, позволяющие удаленно отслеживать данные о напряжении, токе, коэффициенте мощности и энергопотреблении, облегчая раннее предупреждение о неисправностях и усовершенствованное управление эксплуатацией и обслуживанием.

V. Результаты эксплуатации после модернизации

Полное устранение штрафов за коэффициент мощности. Коэффициент мощности в распределительной зоне стабильно повышается до уровня выше 0,95, что полностью соответствует стандартам оценки государственной сети и устраняет все штрафы, связанные с коэффициентом мощности.

Значительное сокращение потерь и экономия энергии. Потери в линиях низкого напряжения значительно сокращаются, что позволяет поддерживать потери в линиях распределительной сети в стандартных пределах и ежегодно экономить значительное количество электроэнергии.

Стабильное качество напряжения, соответствующее стандартам: эффективно подавляет колебания напряжения, вызванные подключенными к сети фотоэлектрическими системами, и уравновешивает пиковые и непиковые уровни напряжения, полностью решая проблемы с нестабильным напряжением в жилых домах и невозможностью правильной эксплуатации электроприборов.

Значительно повышенная электробезопасность: имеет независимую защиту ответвлений и точное отключение при утечке на землю и коротком замыкании, что эффективно предотвращает несчастные случаи с поражением электрическим током и электрические пожары в распределительной зоне.

Интеллектуальная и стандартизированная эксплуатация и обслуживание: обеспечивает удаленный мониторинг и контроль данных, быструю и точную локализацию неисправностей, а также значительное снижение рабочей нагрузки на эксплуатацию и обслуживание, гарантируя, что зона распределения пройдет приемочные проверки по стандартизации с первой попытки.

VI. Краткое описание дела

Интегрированный распределительный шкаф JP является основным оборудованием, стандартизированным Государственной энергосистемой для сельских электросетей, наружных распределительных сетей, распределенной фотоэлектрической интеграции и модернизации устаревших распределительных сетей. Интегрируя распределение мощности, компенсацию реактивной мощности, измерение, защиту и интеллектуальный мониторинг, он предлагает уникальные преимущества, такие как низкая стоимость, быстрая установка, высокая степень защиты и работа без обслуживания. Это предпочтительное терминальное распределительное оборудование для стандартизированного строительства низковольтных распределительных зон, снижения потерь, повышения эффективности и безопасности.
