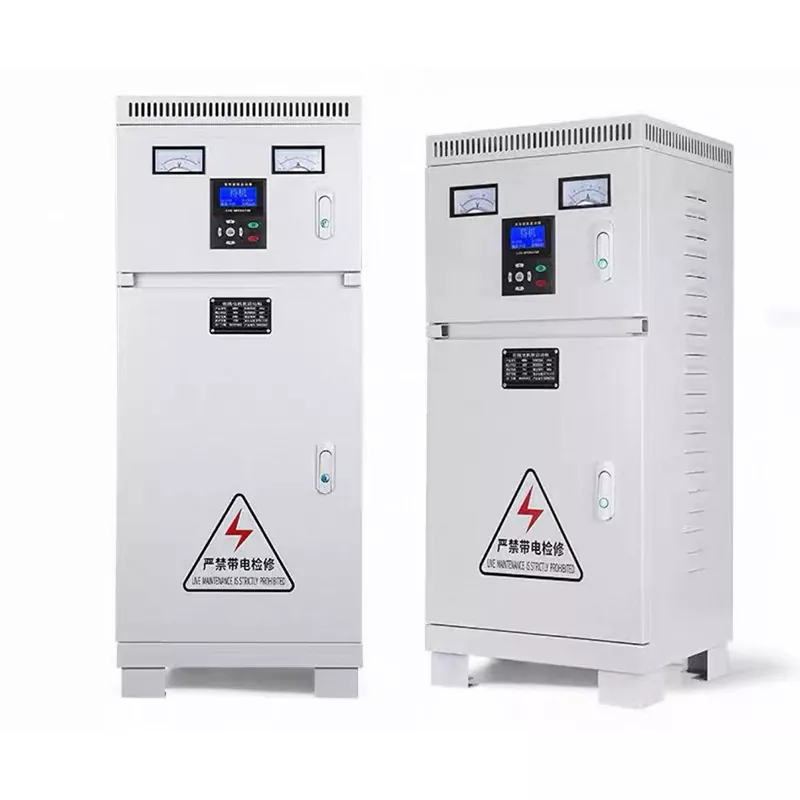

Блок управления со стороны машины

При использовании на многих предприятиях двигателей большой мощности и большой нагрузки, таких как дробилки и шаровые мельницы, они часто сталкиваются с дилеммой: пусковой момент звезда-треугольник недостаточен, что делает невозможным запуск тяжелонагруженного оборудования и не позволяет добиться нормального запуска; хотя шкаф управления частотой может соответствовать требованиям, он дорог, и для сценариев, которые не требуют регулировки скорости, а требуют только запуска с большой нагрузкой, это, несомненно, пустая трата средств. Появился блок управления со стороны машины, который точно соответствует требованиям к пуску мощных двигателей с большой нагрузкой и учитывает как пусковые характеристики, так и контроль затрат.

Технические характеристики

Каковы ключевые моменты продажи?

Являясь эксклюзивным пусковым устройством для сверхмощных двигателей большой мощности, блок управления со стороны машины предлагает ряд преимуществ, которые напрямую решают практические проблемы фактического использования:

Самосвязывающее снижение напряжения, вдвое уменьшающее воздействие скачков напряжения в сети. Оснащенный высококачественными самосвязывающими трансформаторами, он может точно снизить пусковой ток до 1/4 от прямого пуска, что даже ниже, чем 1/3 от запуска звезда-треугольник, что значительно снижает воздействие на сеть во время запуска и позволяет избежать помех нормальной работе другого оборудования. Он подходит для долгосрочного стабильного запуска различных двигателей сверхвысокой мощности.

Пуск с высоким крутящим моментом, легкий запуск тяжелых нагрузок: пусковой момент может достигать 60% от прямого запуска, что намного превышает крутящий момент при запуске звезда-треугольник. Для тяжелонагруженного оборудования, такого как дробилки и шаровые мельницы, он полностью решает проблему невозможности перемещения звезды-треугольника, обеспечивая плавный запуск и достаточную мощность, а также гарантируя быстрый ввод оборудования в эксплуатацию.

Широкая адаптация мощности, более широкий охват: номинальную мощность можно адаптировать от 15 кВт до 800 кВт, поддерживается индивидуальная настройка. Он больше, чем диапазон мощности шкафа управления пуском звезда-треугольник, и идеально подходит для различных сверхмощных двигателей большой мощности. Будь то небольшое тяжелое оборудование или крупные промышленные агрегаты, оно может быть точно подобрано.

Множественная защита, стабильная работа и больше беспокойства: интегрированный с несколькими функциями защиты, такими как перегрузка, перегрузка по току, перенапряжение, пониженное напряжение и перегрев, он может отслеживать рабочее состояние оборудования в режиме реального времени. При возникновении неисправности система автоматически останавливает машину и защищает двигатель и самосвязывающийся трансформатор, снижая риск повреждения оборудования и затраты на последующее техническое обслуживание. Операция более надежна.

Экономически эффективный выбор со снижением цены на 50 %: по сравнению со шкафами управления с преобразованием частоты цена напрямую снижается на 50 %. Нет необходимости тратить большие деньги на избыточные функции регулирования скорости. Он оптимизирован только для требований к запуску при больших нагрузках, что позволяет покупателям получить более подходящее пусковое решение с меньшими затратами и значительно сэкономить бюджет на закупки.

Преимущества структурного проектирования

Junray Electrical активно занимается исследованиями и производством пускового оборудования. Он придерживается принципа предоставления покупателям профессионального качества. Каждая деталь блока управления со стороны машины была тщательно усовершенствована, обеспечивая баланс между практичностью и долговечностью. Он оснащен высококачественным трансформатором автосвязывания, а основные компоненты имеют превосходное качество, обеспечивая стабильный пуск при понижении напряжения и достаточный крутящий момент; он также оснащен точным реле времени, которое может автоматически переключать режим запуска без необходимости ручного вмешательства, обеспечивая точность и надежность; специальная конструкция канала отвода тепла быстро отводит тепло, выделяемое при работе оборудования, предотвращая старение компонентов из-за перегрева; стандартизированный процесс подключения разделяет цепи питания и управления, является горизонтальным и вертикальным, что упрощает техническое обслуживание и соответствует стандартам электробезопасности.

Каковы практические сценарии применения?

Благодаря отличным характеристикам запуска и широкой адаптируемости, блок управления со стороны машины стал стандартным пусковым оборудованием для различных сверхмощных сверхмощных двигателей, точно адаптируясь к различным промышленным сценариям. В сценарии дробильных машин он подходит для запуска сверхмощных дробильных машин при больших нагрузках, обеспечивая достаточную мощность и плавный запуск; в сценарии шаровой мельницы он может легко запустить шаровую мельницу при большой нагрузке, решая проблему недостаточной мощности при запуске звезда-треугольник; в сценарии водяного насоса большой мощности подходит для тяжелонагруженного запуска водяных насосов сверхвысокой мощности, обеспечивая стабильную работу систем водоснабжения и водоотведения; в случае с вентиляторами высокой мощности он подходит для запуска сверхмощных вентиляторов, уменьшая воздействие на сеть и обеспечивая плавную работу вентиляторов, полностью отвечая требованиям промышленного запуска при тяжелых нагрузках.

Немедленная покупка

Выберите совместимое, надежное и экономичное устройство запуска двигателя для тяжелых условий эксплуатации, которое станет ключом к снижению затрат и повышению эффективности. Машинный блок управления разработан и произведен компанией Junray Electrical. Он гарантирует качество, обеспечивает быструю доставку и превосходное послепродажное обслуживание, идеально решая проблемы, связанные с трудным запуском двигателей большой мощности и высокими затратами. Не стесняйтесь. Немедленно свяжитесь с нами, чтобы получить экономичную распределительную коробку низкого напряжения, которая сделает пуск сверхмощных двигателей большой мощности более плавным, а работу более надежной.

Обзор проекта модернизации

I. Предыстория проекта

Этот проект предполагает модернизацию системы распределения электроэнергии для станции очистки сточных вод индустриального парка. Станция оснащена несколькими мощными (132 кВт) магистральными канализационными насосами, которые относятся к высокоинерционному, тяжелонагруженному оборудованию. В первоначальных двигателях использовался метод прямого запуска (DOL), что приводило к огромным пусковым токам. Каждый пуск вызывал внезапное падение напряжения на шинах станции, мигание света, а также остановку или перезапуск другого оборудования; это часто вызывало мгновенные отключения по перегрузке на входном главном выключателе и приводило к абляции или сварке контактора. Длительное использование прямого пуска приводило к серьезному перегреву обмотки двигателя и сокращению срока службы оборудования, а колебания сети мешали работе близлежащего точного производственного оборудования, серьезно ставя под угрозу стабильность производства и электробезопасность.

Для решения проблем высокого пускового тока, сильных перепадов напряжения и уязвимости оборудования все агрегаты были заменены на автотрансформаторные шкафы управления пуском пониженного напряжения. Такой подход обеспечивает плавный запуск двигателей с большой нагрузкой за счет ограничения напряжения и тока, что позволяет избежать недостатков прямого запуска и обеспечить безопасную и стабильную работу как электросети, так и оборудования.

II. Проблемы до модернизации

Большой пусковой пусковой ток и сильное падение напряжения. Прямой пуск мощных насосов приводил к тому, что мгновенные токи превышали номинальное значение в 5–7 раз, что приводило к значительным провалам напряжения на шинах и помехам в работе электрооборудования по всей станции.

Частое срабатывание выключателя на входе: пусковые импульсные токи срабатывали защиту от перегрузки в главном распределительном шкафу; Запуск одного насоса может привести к локальным отключениям электроэнергии и перебоям в производстве на всем предприятии.

Высокий риск перегорания контактора и двигателя: частое воздействие сильных скачков тока приводило к абляции или сварке главных контактов контактора, а обмотки двигателя подвергались высокотемпературному старению, что приводило к чрезвычайно высокой частоте отказов оборудования.

Невозможность часто запускать/остановить; эксплуатационные ограничения: метод DOL вызвал чрезмерное накопление тепла, что сделало невозможным выполнение эксплуатационных требований по запуску и остановке насосов в ответ на колебания нагрузки сточных вод (пиковые и непиковые).

Плохое качество электроэнергии и помехи для прецизионного оборудования. Значительные колебания напряжения вызывали ошибки и дрейф данных в близлежащих приборах автоматического управления и оборудовании с частотно-регулируемым приводом (ЧРП), что ухудшало точность производства.

III. План конфигурации оборудования

Чтобы удовлетворить требования к запуску мощных и тяжелых водяных насосов мощностью 132 кВт, обеспечивая при этом баланс между экономической целесообразностью и эксплуатационной стабильностью, объект оборудован стандартизированными шкафами управления пуском с пониженным напряжением с автотрансформаторами. В них используется режим запуска с двойным отводом (80% и 65%) при пониженном напряжении, автоматически переключающийся между работой при пониженном и полном напряжении с помощью реле задержки времени, чтобы обеспечить плавный и плавный пуск двигателя.

Технические характеристики основного оборудования

Модель: Шкаф управления запуском автотрансформатора пониженного напряжения серии XJ01

Совместимый двигатель: мощный трехфазный асинхронный двигатель водяного насоса 380 В, 132 кВт.

Метод запуска: автотрансформаторный пуск с пониженным напряжением и ограничением тока; выбираемые отводы двойного напряжения (65%, 80%)

Пусковые характеристики: пусковой ток ограничен в 2–3 раза номинальным током, что значительно снижает влияние на сеть.

Логика управления: пуск при пониженном напряжении → стабилизация с задержкой по времени → автоматический переход на работу при полном напряжении; полностью автоматическое переключение без присмотра

Функции защиты: защита от перегрузки, потери фазы, короткого замыкания, задержки переключения и пониженного напряжения.

Основные компоненты: автотрансформатор высокой мощности, переключающие контакторы главный/резервный, интеллектуальный контроллер времени, тепловое реле перегрузки.

Области применения: тяжелонагруженное оборудование, такое как мощные водяные насосы, вентиляторы и воздушные компрессоры; обеспечивает превосходное соотношение цены и качества по сравнению с устройствами плавного пуска или преобразователями частоты (ЧРП)

IV. Особенности применения

Значительно снижает пусковой ток и стабилизирует напряжение сети: использует ограничение тока пониженного напряжения на основе автотрансформатора для эффективного устранения 5–7-кратного скачка тока, связанного с прямым пуском, предотвращая значительные падения или мерцание напряжения на шинах.

Обеспечивает плавный пуск/остановку и защищает моторное оборудование: Плавный пуск исключает толчки и вибрации; значительно снижает рост температуры двигателя и замедляет старение обмотки, тем самым продлевая срок службы оборудования.

Предотвращает отключение вышестоящего выключателя и обеспечивает непрерывность производства: контролируемый пусковой ток исключает нежелательное отключение вышестоящих защитных устройств, решая проблему локальных отключений электроэнергии, вызванных запуском отдельных частей оборудования.

Прочная конструкция и превосходное соотношение цены и качества: по сравнению с устройствами плавного пуска или частотно-регулируемыми приводами эта система отличается простой конструкцией, низким уровнем отказов и экономичной стоимостью, обеспечивая при этом высокую устойчивость в суровых промышленных условиях эксплуатации. Полностью автоматическая работа и простота обслуживания: автоматическое переключение на работу при полном напряжении с задержкой по времени без ручного вмешательства; упрощает будущее обслуживание, использует стандартные взаимозаменяемые детали и обеспечивает низкие затраты на техническое обслуживание.

V. Результаты эксплуатации после модернизации

Контролируемый пусковой ток и стабильное качество сети: двигатель запускается плавно, без скачков и мерцаний напряжения; Общезаводское оборудование работает стабильно, без предупреждений об ошибках, связанных с помехами.

Устранение срабатывания выключателя на входе: многочисленные испытания «старт-стоп» не выявили случайного отключения выключателей на входе, что полностью решает проблемы с перебоями в подаче электроэнергии и перерывами в производстве во время запуска.

Нулевой процент отказов двигателей и контакторов: Нормальное повышение температуры во время запуска; отсутствие эрозии и прилипания контактов; отсутствие перегрева и старения обмоток двигателя; 100% целостность оборудования.

Подходит для частых операций старт-стоп: Соответствует требованиям к циклическому запуску и остановке в зависимости от колебаний дневной и ночной нагрузки на станции очистки сточных вод, что значительно повышает эксплуатационную адаптируемость.

Прошел электроприемочный контроль с первой попытки: логика запуска, функции защиты и стандарты распределения электроэнергии соответствовали требованиям, успешно пройдя проверку по стандартизации промышленного распределения электроэнергии.

VI. Краткое описание дела

Шкаф управления пуском автотрансформатора с пониженным напряжением является наиболее распространенным и экономичным решением для запуска мощных промышленных вентиляторов, насосов и воздушных компрессоров. Основной принцип: использует автотрансформатор для понижения напряжения и ограничения тока, тем самым уменьшая влияние пускового тока на электросеть и оборудование. Он отличается от прямого пуска (большой ток, повреждает оборудование), устройств плавного пуска (электроника склонна к выходу из строя) и преобразователей частоты (высокая стоимость). Благодаря своей прочной конструкции, высокой стабильности и умеренной стоимости, запуск автотрансформатора является предпочтительным выбором для технической модернизации на старых заводах и модернизации распределительных сетей для мощного и тяжелонагруженного оборудования, эффективно балансируя безопасность сети, срок службы оборудования и экономическую эффективность проекта.
