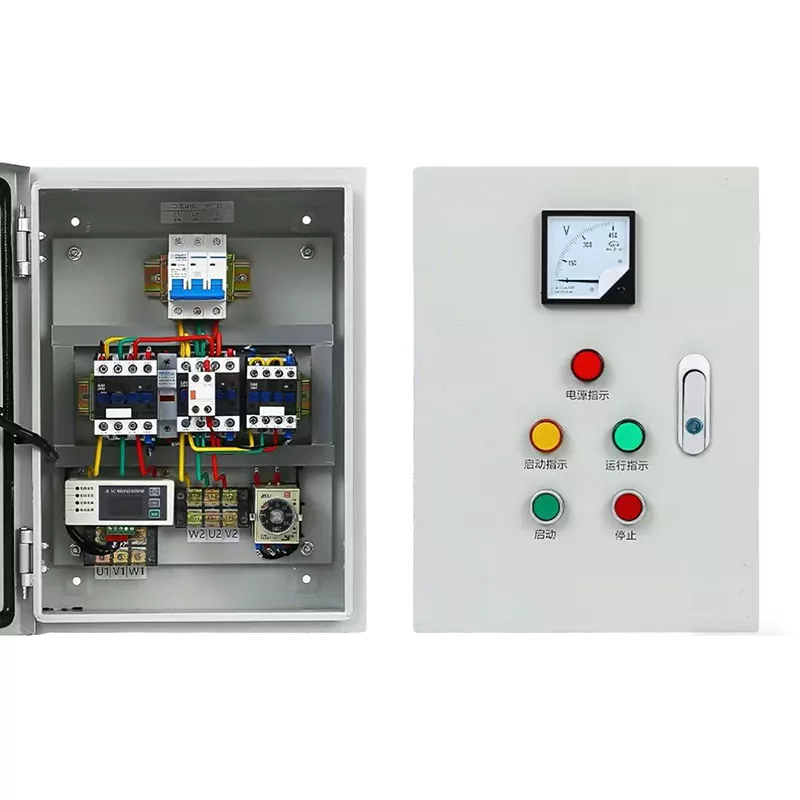

Шкаф управления стартером звезда-треугольник

Шкаф управления стартером Junray Electrical Star-Delta — это экономичное решение для запуска с пониженным напряжением, специально разработанное для мощных двигателей, не требующих регулирования скорости. Используя технологию запуска звезда-треугольник, он снижает пусковой ток до одной трети от уровня прямого пуска, эффективно устраняя провалы напряжения в сети, механические удары и повреждения оборудования, вызванные чрезмерным пусковым током. Благодаря простой и прочной конструкции он обеспечивает значительно более высокую надежность и меньшую интенсивность отказов по сравнению с преобразователями частоты, а его стоимость примерно на 60 % ниже. Номинальная мощность варьируется от 15 до 315 кВт, степень защиты IP40 позволяет устанавливать как напольную, так и настенную установку. Подходит для мощных устройств, таких как водяные насосы, вентиляторы, воздушные компрессоры и конвейерные ленты в промышленных, муниципальных и коммерческих условиях, где плавный запуск и защита оборудования имеют решающее значение.

Разработано специально для мощных двигателей.

Когда многие предприятия используют мощные двигатели, они сталкиваются с двумя основными проблемами: во-первых, при прямом запуске двигателя пусковой ток слишком велик, что не только сильно влияет на электросеть и влияет на нормальную работу другого оборудования, но также легко повреждает двигатель, вызывая повреждение оборудования и остановку производства; Во-вторых, для решения проблемы пускового тока использовать шкаф управления с преобразованием частоты слишком дорого. Для сценариев, которые не требуют регулирования скорости, а требуют только снижения пускового тока, стоимость чрезвычайно низка, что приводит к потере затрат.

Шкаф управления стартером «звезда-треугольник» специально разработан для решения этой проблемы. Он специально разработан для мощных двигателей, без необходимости использования сложных конструкций, он может обеспечить эффективный пуск при понижении напряжения, сочетая в себе практичность и экономичность, и идеально удовлетворяет пусковым потребностям различных мощных двигателей, не требующих регулирования скорости.

Технические характеристики

Основное преимущество

Уменьшите напряжение во время запуска, чтобы защитить электросеть и сделать двигатель более долговечным.

Во время запуска используется метод соединения звезда-треугольник, который позволяет точно снизить пусковой ток до 1/3 от постоянного пускового тока. Это полностью исключает влияние больших токов на электросеть, позволяет избежать колебаний напряжения в сети, влияющих на другое оборудование, и эффективно предотвращает перегорание двигателя из-за чрезмерного пускового тока, тем самым продлевая срок службы двигателя, снижая затраты на замену оборудования и решая основные проблемы запуска двигателей большой мощности.

Экономичный выбор

По сравнению со шкафом управления с регулируемой частотой цена шкафа управления пускателем «звезда-треугольник» снижена на 60%. Нет необходимости тратить большие деньги на сложное оборудование с регулируемой частотой. В сценариях, где регулировка скорости не требуется, а необходимо уменьшить только пусковой ток, он может полностью удовлетворить требования использования, значительно сокращая затраты предприятия на закупки и сокращая последующие инвестиции в эксплуатацию и техническое обслуживание. Его экономическая эффективность намного превосходит аналогичные продукты.

Простая и стабильная структура

Отказавшись от сложного модуля преобразования частоты и приняв простую и практичную конструкцию, он стал более стабильным во время работы и имеет чрезвычайно низкую частоту отказов. Особенно подходит для сценариев со стабильными нагрузками и редко требующим обслуживания оборудования. Нет необходимости в частых остановках для технического обслуживания, что сокращает перерывы в производстве, вызванные сбоями оборудования, и повышает эффективность производства.

Множественная защита безопасности

Интегрированный с функциями защиты от перегрузки, сверхтока, повышенного напряжения и пониженного напряжения, он может контролировать рабочее состояние двигателя в режиме реального времени. Как только в двигателе обнаружится какая-либо неисправность, оборудование автоматически отключится, эффективно защищая двигатель и связанное с ним оборудование, предотвращая повреждение оборудования, избегая потенциальных угроз безопасности и экономических потерь, вызванных сбоями оборудования, а также обеспечивая более надежную работу.

Установка удобна и эффективна.

Процесс установки прост. Никакие профессиональные специалисты не обязаны тратить много времени на отладку. Его можно завершить быстро, и он подходит для различных быстро развивающихся инженерных проектов. Это сокращает время монтажа и позволяет в кратчайшие сроки ввести оборудование в эксплуатацию, тем самым повышая эффективность продвижения проекта.

Детальная разборка компонентов

В нашем шкафу управления стартером «звезда-треугольник» уделяется пристальное внимание каждой детали. От основных компонентов до процесса подключения — он строго соответствует отраслевым стандартам. Благодаря высокому качеству продукции, это исключает заботы о закупках и обеспечивает долгосрочную стабильную работу. Он оснащен специальным пусковым модулем звезда-треугольник. Основные компоненты имеют превосходное качество и могут точно обеспечить запуск при понижении напряжения, эффективно снижая пусковой ток. Он также имеет несколько защитных компонентов, которые полностью обеспечивают безопасность работы двигателя и предотвращают любые нештатные ситуации. Реле точного времени может автоматически переключаться между режимами запуска звездой и треугольником, обеспечивая точное переключение и надежную работу без необходимости ручного управления. Специальная конструкция рассеивания тепла и вентиляции быстро отводит тепло, выделяемое во время работы оборудования, предотвращая старение компонентов из-за перегрева и продлевая срок службы оборудования. Стандартный процесс подключения обеспечивает разделение силовых и сигнальных линий, прямую и вертикальную проводку, четкую маркировку клемм, что делает последующее техническое обслуживание удобным, а также соответствует стандартам безопасности, обеспечивая беспрепятственную приемку проекта.

Удовлетворение различных требований к запуску двигателей большой мощности

Шкаф управления стартером «звезда-треугольник», обладающий превосходными характеристиками и гибкой адаптируемостью, широко используется в различных сценариях двигателей большой мощности, не требующих регулирования скорости, и точно соответствует требованиям к пуску в различных отраслях промышленности.

В случае с водяным насосом большой мощности он подходит для различных насосов подачи воды большой мощности, обеспечивая плавный запуск снижения давления и предотвращая повреждение насоса из-за чрезмерного пускового тока;

В случае с вентилятором большой мощности его можно использовать для запуска различных вентиляторов большой мощности, снижая пусковой ток и обеспечивая стабильную работу вентилятора;

В сценарии воздушного компрессора большой мощности он подходит для запуска воздушных компрессоров, принимая во внимание как плавность запуска, так и защиту оборудования;

В сценарии с конвейерной лентой большой мощности это помогает конвейерной ленте запускаться плавно, уменьшая износ оборудования и повышая эффективность транспортировки;

В то же время он также совместим с другими различными двигателями большой мощности, не требующими регулирования скорости, будь то промышленное производство, коммунальное строительство или различные перерабатывающие предприятия, его можно адаптировать.

Обзор проекта модернизации

Профиль проекта

Этот проект предполагает модернизацию электрической системы пожарных насосов в торговом комплексе. Установка включает в себя главный спринклерный насос мощностью 30 кВт и насосный агрегат стабилизации давления. Система, отнесенная к категории аварийной противопожарной нагрузки I класса, требует высоких стандартов в отношении стабильности запуска, минимального воздействия на сеть и надежности оборудования.

В исходном оборудовании использовался метод прямого запуска (DOL). Сильный пусковой ток при запуске часто вызывал провалы напряжения, мерцание освещения и мгновенные перегрузки вышестоящих автоматических выключателей. Кроме того, пусковой помпаж может привести к повреждению механической конструкции насоса и сокращению срока службы двигателя. Чтобы снизить пусковой ток, обеспечить плавный запуск и защитить электросеть и противопожарное оборудование, система была модернизирована до шкафов управления пуском со звездой-треугольником (Y/Δ) с пониженным напряжением, что соответствует требованиям норм пожарной безопасности для запуска с низким уровнем ударов.

Проблемы до модернизации

Чрезмерный пусковой пусковой ток: пусковой ток DOL превышал номинальный ток в 6–7 раз, что часто вызывало колебания напряжения в сети и кратковременные перебои в подаче электроэнергии для оборудования на объекте.

Механическое повреждение от удара: чрезмерный мгновенный крутящий момент во время «жесткого» запуска при полном напряжении подвергает муфты и подшипники насоса повторяющимся нагрузкам, что приводит к высокой частоте отказов, шуму и вибрации.

Отключение выключателя на входе: высокие пусковые токи вызывали мгновенные перегрузки на входных автоматических выключателях, что приводило к случайным нежелательным отключениям и риску ненадежного срабатывания противопожарного оборудования.

Несоответствие нормам приемки пожарной безопасности: Прямой пуск для пожарных насосов большой мощности категорически запрещен; Запуск при пониженном напряжении обязателен. Первоначальный метод запуска не соответствовал критериям приемки.

Неспособность выдерживать частые циклы старт-стоп: прямой запуск влечет за собой высокие тепловые потери, что делает его непригодным для частых операций старт-стоп, необходимых при вводе в эксплуатацию противопожарной системы и тестировании связей.

План конфигурации оборудования

На основании технических характеристик двигателя пожарного насоса мощностью 30 кВт и норм противопожарной электротехники были установлены специальные шкафы управления пуском со сниженным напряжением звезда-треугольник. Эти шкафы обеспечивают запуск при пониженном напряжении по схеме «звезда» с последующим автоматическим переключением с задержкой по времени на работу при полном напряжении треугольником. Они имеют защиту от перегрузки, потери фазы, коротких замыканий и перегрева, а также возможности местного и дистанционного управления связью. Технические характеристики основного оборудования

Контролируемая нагрузка: трехфазный двигатель спринклерного насоса мощностью 30 кВт.

Метод пуска: пуск звездой (Y) с пониженным напряжением → переключение с задержкой по времени на треугольник (Δ) для номинального режима работы.

Пусковой ток: уменьшен до одной трети пускового тока при постоянном включении; значительно минимизирует влияние на сеть

Компоненты управления: главный контактор, контактор нейтральной точки, рабочий контактор, реле времени, защита от тепловой перегрузки.

Время переключения: интеллектуальная 7-секундная задержка переключения; оптимизирован для плавного запуска насоса без нагрузки

Функции управления: местный ручной запуск, дистанционный запуск через систему пожарной сигнализации, обратная связь по работе, сигнализация о неисправности.

Функции защиты: защита от потери фазы, защита от перегрузки, защита от короткого замыкания, защита от тепловой перегрузки.

Основные моменты модернизации

Значительное снижение пускового воздействия: пуск со сниженным напряжением по схеме «звезда-треугольник» ограничивает пусковой ток в разумном диапазоне, эффективно устраняя провалы напряжения и колебания сети.

Чрезвычайно плавный запуск: мягкий запуск исключает резкие механические удары; значительно снижает воздействие гидроударов на насосы, двигатели и трубопроводы, тем самым продлевая срок службы оборудования.

Надежная и надежная логика защиты: несколько уровней электрической защиты точно обнаруживают потерю фазы, перегрузку и блокировку ротора, вызывая своевременные отключения и сигналы тревоги для обеспечения эксплуатационной готовности оборудования.

Поддержка связи пожарной системы: интегрируется с панелью управления пожарной сигнализацией, обеспечивая автоматический запуск во время пожара, дистанционный запуск/остановку и обратную связь о состоянии, что полностью соответствует стандартам пожарной безопасности.

Продуманная конструкция и низкий уровень отказов. Схема управления «звезда-треугольник» проста, стабильна, удобна в обслуживании и обладает высокой устойчивостью к помехам — идеально подходит для пожарного оборудования, которое остается в режиме ожидания в течение длительного времени, но при необходимости должно мгновенно включаться.

Эксплуатационные результаты после модернизации

Стабильная работа сети: пусковой ток значительно снижается; внутри объекта не происходит колебаний напряжения и мерцания света, а вышестоящие выключатели не срабатывают из-за мгновенных перегрузок.

Плавный, безударный запуск: двигатель и насос запускаются плавно, со значительным снижением вибрации и шума; риски, связанные с гидроударом трубопровода, полностью исключены.

Точная и надежная защита: многочисленные тестовые прогоны и тесты связи выполнены успешно без ложных срабатываний или непреднамеренных операций; 100% работоспособность оборудования.

Успешная приемка пожарной безопасности: метод запуска, логика управления и функции связи полностью соответствуют нормам электрического проектирования систем пожарной безопасности и прошли окончательную приемочную проверку.

Снижение затрат на эксплуатацию и техническое обслуживание: значительно снизилась частота отказов оборудования; исключает необходимость частого ремонта или замены механических деталей, обеспечивая стабильную и надежную долгосрочную работу. Краткое описание дела

Шкаф управления пуском с пониженным напряжением «Звезда-Треугольник» представляет собой наиболее широко используемое и проверенное решение для запуска мощного оборудования, такого как водяные насосы, вентиляторы, промышленные двигатели и системы пожаротушения, мощностью от 30 до 132 кВт. Характеризуясь простой конструкцией, высокой стабильностью, низким уровнем отказов и превосходной экономической эффективностью, он эффективно снижает пусковые скачки двигателя и защищает как электросеть, так и механическое оборудование. Соответствуя стандартам пожарной безопасности и промышленной электротехники, он служит стандартным оборудованием управления для гражданских зданий, муниципальных проектов и промышленных энергосистем.
