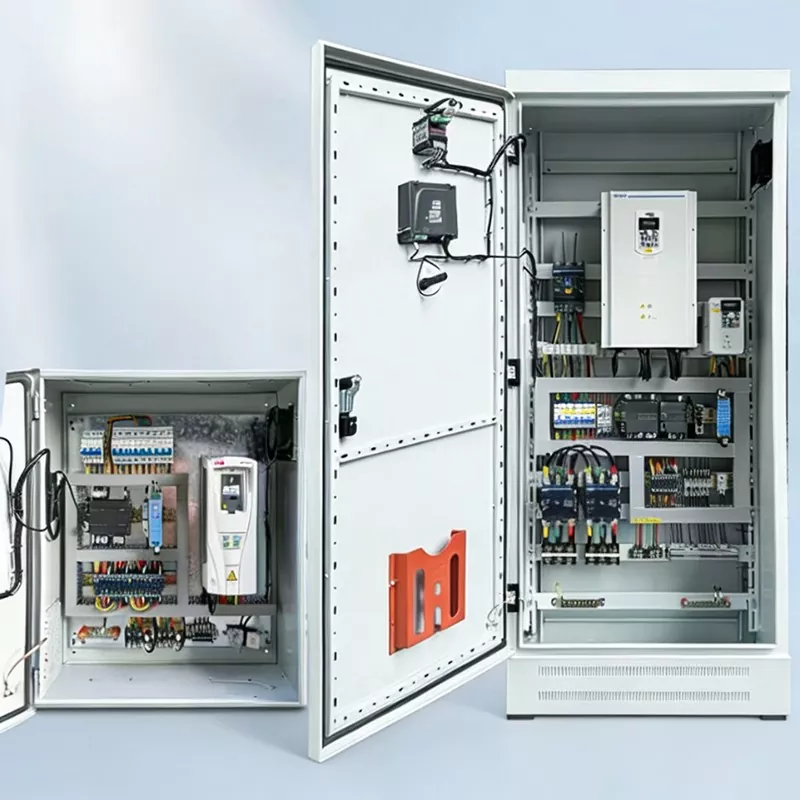

Шкаф управления переменной частотой

Шкаф управления электрической переменной частотой Junray — это интеллектуальное решение для управления скоростью двигателя, специально разработанное для промышленных и муниципальных применений, требующих точного регулирования расхода, давления или скорости. Автоматически регулируя скорость двигателя в соответствии с фактическими условиями нагрузки, он обеспечивает экономию энергии от 30% до 50% по сравнению с работой с фиксированной частотой. Функции включают бесступенчатое регулирование скорости от 0 до 50 Гц, автоматическое ПИД-регулирование с обратной связью для постоянного давления или постоянного расхода, плавный пуск/останов для устранения механических ударов и гидроударов, переключаемые режимы ЧРП/резервного режима частоты сети, а также комплексную защиту от перегрузки, сверхтока, повышенного напряжения и пониженного напряжения. Подходит для водяных насосов, вентиляторов, воздушных компрессоров, конвейеров и различных промышленных двигателей на производственных предприятиях, очистных сооружениях, системах HVAC и автоматизации зданий. Номинальная мощность варьируется от 0,75 до 500 кВт, степень защиты IP40 позволяет устанавливать как напольную, так и настенную установку. Разработан для непрерывной работы 24/7 в сложных промышленных условиях.

Основные преимущества шкафа регулирования частоты

Интеллектуальное управление скоростью: оно может автоматически регулировать скорость двигателя в соответствии с изменениями нагрузки. Например, для водяных насосов, когда потребление воды низкое, скорость автоматически снижается, чтобы избежать непрерывной работы с полной нагрузкой, что идеально адаптируется к меняющимся нагрузкам.

Энергосбережение и снижение затрат: по сравнению с работой на фиксированной частоте это позволяет сэкономить 30–50 % затрат на электроэнергию. Для такого оборудования, как водяные насосы и вентиляторы, которое работает непрерывно в течение года, можно сэкономить несколько тысяч или даже десятков тысяч долларов на затратах на электроэнергию. Долгосрочные выгоды чрезвычайно высоки.

Плавный пуск: функция защиты двигателя во время плавного пуска. При запуске ток увеличивается постепенно, без большого пускового тока фиксированной частоты, который не повредит двигатель и не повлияет на электросеть, что значительно продлит срок службы двигателя.

Множественная защита: стабильная и надежная защита от перегрузки, перегрузки по току, перенапряжения и пониженного напряжения. При неисправности двигателя он может автоматически остановиться, защищая двигатель и модуль преобразования частоты, предотвращая повреждение оборудования и обеспечивая стабильность и надежность.

Дистанционное управление: интеллектуальный мониторинг поддерживает дистанционное управление и интеллектуальный мониторинг. Он может удаленно регулировать скорость, просматривать рабочие данные и избегать операций на месте, что делает управление более удобным.

Технические характеристики

Подробная демонстрация мастерства

1. Модуль переменной частоты: высококачественный модуль переменной частоты с точным контролем скорости и стабильной работой;

2. Функция плавного пуска: плавный пуск, снижение пускового тока и защита двигателя;

3. Множественная защита: защита от перегрузки, перегрузки по току, перенапряжения и пониженного напряжения, обеспечивающая стабильность и надежность;

4. Конструкция рассеивания тепла и вентиляции. Шкаф регулирования частоты оснащен специальными каналами отвода тепла, которые позволяют быстро отводить рабочее тепло и обеспечивать стабильную работу модуля регулирования частоты;

5. Стандартный процесс подключения: разделение силовых и сигнальных линий, горизонтальная и вертикальная проводка, что облегчает техническое обслуживание и обеспечивает безопасность и стандартизацию.

Сценарии применения

Шкаф управления переменной частотой широко применим и может использоваться в различных сценариях:

Управление водяным насосом: регулирование скорости с переменной частотой для насосов водоснабжения и канализационных насосов, обеспечивающее экономию энергии и снижение потребления;

Управление вентилятором: регулировка скорости вращения вентиляторов и вентиляторов с переменной частотой, обеспечивающая экономию энергии и снижение потребления;

Воздушный компрессор: управление переменной частотой для воздушных компрессоров, обеспечивающее экономию энергии и снижение потребления;

Конвейерная лента: регулировка скорости с переменной частотой для конвейеров, регулировка скорости;

Другие промышленные двигатели: Различные промышленные двигатели, требующие регулирования скорости.

Обзор проекта модернизации

I. Профиль проекта

Этот проект предполагает энергосберегающую модернизацию крупной городской станции очистки сточных вод. Основное оборудование объекта включает в себя воздуходувки Рутса для аэрации, канализационные подъемные насосы и возвратные насосные агрегаты. Первоначально все оборудование основывалось на методах прямого пуска или пуска по схеме «звезда-треугольник» и использовало дросселирование клапана для регулирования расхода. Оборудование работало непрерывно на постоянной полной скорости, что приводило к значительным скачкам при запуске, невозможности регулировать давление воды или поток воздуха, а также к серьезным потерям энергии. Кроме того, система пострадала от гидравлического удара в трубопроводе, чрезмерного шума и вибрации вентиляторов, высокой частоты отказов оборудования и значительных затрат на эксплуатацию и техническое обслуживание.

Для достижения бесступенчатого регулирования скорости, постоянного давления и расхода, энергоснабжения по требованию и снижения энергопотребления была проведена комплексная модернизация мощных воздуходувок и насосов завода. Повсеместно были установлены шкафы управления интеллектуальным частотно-регулируемым приводом (ЧРП), связанные с центральной системой управления ПЛК для автоматической регулировки скорости, что обеспечивает интеллектуальную, энергоэффективную и стабильную работу установки.

II. Проблемы перед модернизацией

Чрезмерные потери энергии. Работа с постоянной скоростью и частотой сети означала, что оборудование работало с полной нагрузкой независимо от фактического качества или объема воды, что приводило к большим потерям энергии в периоды низкой нагрузки.

Высокий пусковой импульсный ток: пуск по схеме «звезда-треугольник» вызывал механические удары, что часто приводило к колебаниям напряжения в сети, механическим повреждениям и преждевременному выходу из строя подшипников и муфт.

Низкая точность регулирования процесса: поток воздуха и давление воды регулировались с помощью ручного дросселирования клапана, что приводило к задержке и низкой точности; это привело к нестабильному уровню растворенного кислорода в биохимических резервуарах и нестабильной работе очистки сточных вод.

Сильный гидравлический удар, вибрация и шум. Быстрый запуск и остановка на линейной частоте вызвали значительные эффекты гидравлического удара, что привело к ослаблению или протечкам трубопроводов, а вибрация и шум воздуходувки превысили допустимые пределы.

Короткий срок службы оборудования и частое техническое обслуживание. Длительная работа на высоких скоростях с механическими ударами ускоряет износ двигателей, корпусов насосов и воздуходувок, что приводит к высоким годовым затратам на ремонт и замену, а также к сбоям в производстве из-за простоев.

III. План конфигурации оборудования

С учетом нагрузочных характеристик воздуходувок и насосов станции, а также требований энергосбережения на объекте были установлены специальные интеллектуальные шкафы управления ЧРП. Эти шкафы поддерживают конфигурации управления «один к одному» и «один ко многим» и оснащены автоматическим ПИД-регулированием постоянного давления/расхода, интеграцией центральной системы управления и плавным переключением между работой с линейной частотой и работой с переменной частотой, что обеспечивает пригодность для 24-часовых непрерывных технологических операций. Технические характеристики основного оборудования

Тип оборудования: Низковольтный интеллектуальный шкаф управления с регулируемой частотой (предназначен для вентиляторов/насосов)

Совместимая система: низковольтная система распределения электроэнергии трехфазного переменного тока напряжением 380 В.

Мощность управления: 15–75 кВт (уровневое соответствие для различных насосных агрегатов и вентиляторного оборудования)

Метод управления скоростью: бесступенчатое плавное регулирование скорости 0–50 Гц; интеллектуальная автоматическая регулировка ПИД-регулятора с обратной связью

Режимы работы: переключение между автоматическим ЧРП, ручным ЧРП и резервным режимом частоты сети (байпас).

Функции блокировки: поддерживает связь с центральным управлением ПЛК, удаленную сеть RS-485, загрузку данных и автоматический запуск/остановку.

Функции защиты: защита от перенапряжения, пониженного напряжения, перегрузки по току, перегрузки, потери фазы, перегрева, короткого замыкания и остановки.

Вспомогательные функции: плавный пуск/останов (без ударов), регистрация неисправностей, обратная связь по аварийным сигналам и аварийное переключение по частоте сети.

IV. Основные моменты модернизации

Управление скоростью по требованию для максимальной энергоэффективности: автоматически регулирует скорость вращения на основе скорости входящего потока и данных о растворенном кислороде в биохимических резервуарах; работает на низких частотах в периоды низкой нагрузки, устраняя потери энергии, связанные с постоянной работой на полной скорости при работе от сети.

Плавный пуск без ударов: Плавное ускорение от 0 Гц без пускового тока; устраняет колебания сети, механические удары и гидравлические удары в трубопроводе, тем самым защищая двигатели и трубопроводную инфраструктуру.

Точное и стабильное управление процессом: ПИД-регулирование с обратной связью обеспечивает стабильное давление и расход; поддерживает постоянный поток воздуха и давление воды, стабилизирует условия биохимической очистки, значительно повышает степень комплаентности очищенных сточных вод.

Двухрежимный резервный режим (сеть/ЧРП): переключение на работу с частотой сети в одно касание в случае неисправности ЧРП предотвращает простои и обеспечивает непрерывную работу установки очистки сточных вод.

Интеллектуальная удаленная эксплуатация и техническое обслуживание: интегрируется с центральной системой управления предприятия для мониторинга рабочих параметров в режиме реального времени и оповещения о неисправностях; снижает потребность в ручных проверках и обеспечивает интеллектуальное управление без участия человека.

V. Эксплуатационные результаты после модернизации

Значительная экономия энергии: оборудование автоматически снижает частоту в зависимости от нагрузки, обеспечивая общий уровень экономии электроэнергии на 30–40 % и существенно снижая ежемесячные производственные затраты на электроэнергию.

Увеличенный срок службы оборудования: плавный пуск/останов без ударов и плавная работа на низких скоростях значительно снижают износ двигателей, подшипников и трубопроводных сетей, сокращая частоту отказов оборудования более чем на 80%. Стабильная производительность процесса и соответствие требованиям: давление воды и воздушный поток остаются постоянными и контролируемыми, что повышает стабильность процессов очистки сточных вод и обеспечивает постоянное соответствие качества сточных вод стандартам, избегая при этом рисков, связанных с колебаниями процесса.

Повышенная стабильность электросети: устраняет сильноточные скачки тока при запуске; обеспечивает стабильное напряжение на шинах без мгновенных падений напряжения или нежелательного отключения вышестоящих автоматических выключателей.

Значительное снижение затрат на эксплуатацию и техническое обслуживание: низкий процент отказов оборудования и минимальный износ, что исключает необходимость частого технического обслуживания; Возможности удаленного мониторинга и раннего предупреждения значительно сокращают объем ручной работы по эксплуатации и техническому обслуживанию.

VI. Краткое описание дела

Шкафы управления с регулируемой частотой представляют собой оптимальное энергосберегающее решение для управления такими устройствами, как водяные насосы, вентиляторы, центральные системы кондиционирования, промышленные сборочные линии, системы водоснабжения с постоянным давлением и очистка сточных вод. По сравнению с методами звезды-треугольника или плавного пуска они предлагают ключевые преимущества, включая бесступенчатое регулирование скорости, точное управление процессом, существенную экономию энергии, плавный пуск и останов без ударов, а также интеллектуальную системную интеграцию. Они не только устраняют риски безопасности, связанные с запуском оборудования, но также оптимизируют производственные процессы и снижают затраты на электроэнергию, что делает их стандартным и важным компонентом энергосберегающей модернизации в промышленном и муниципальном секторах.
