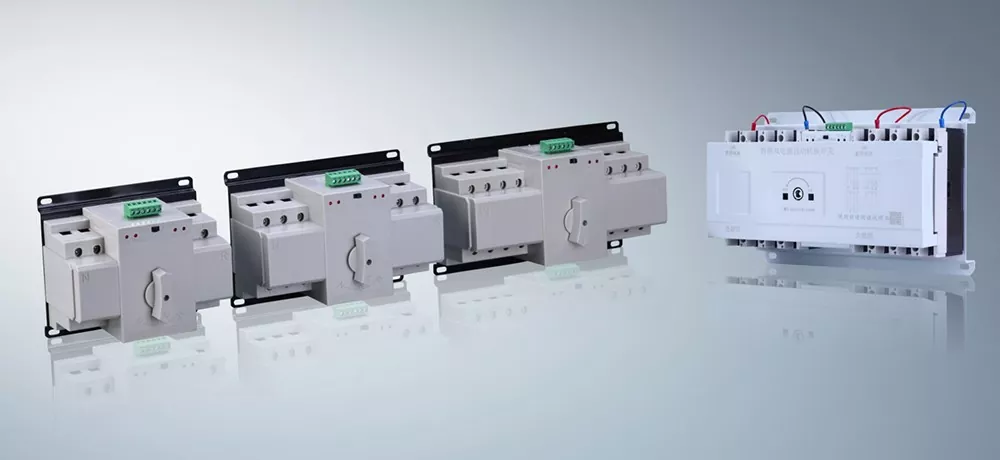

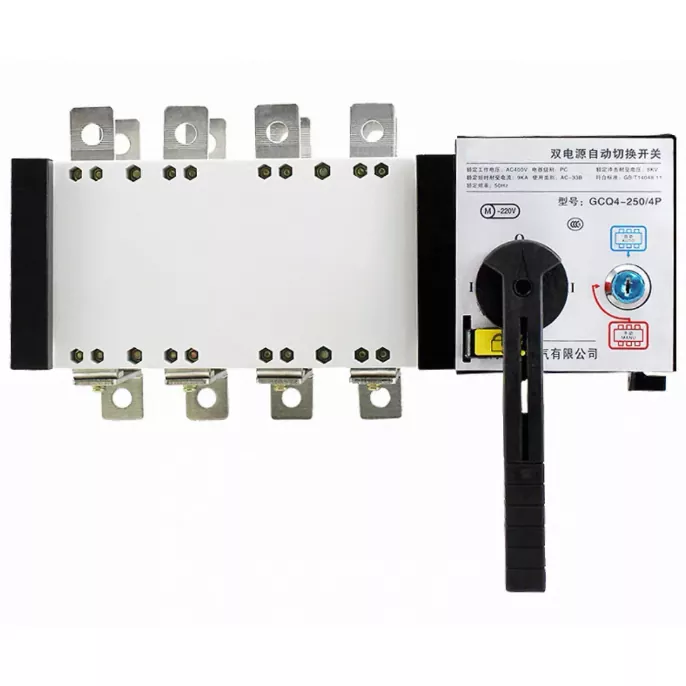

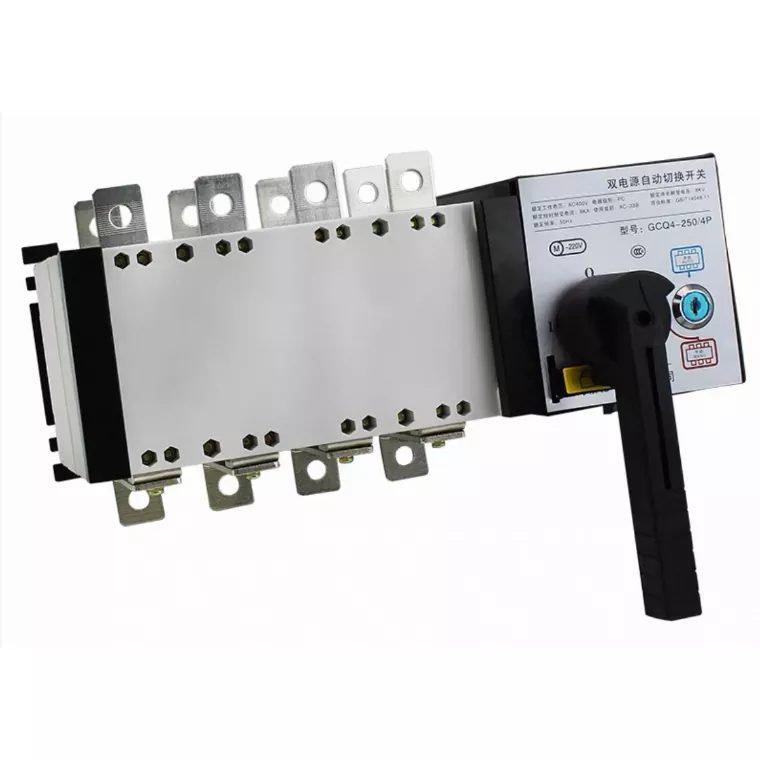

Автоматический резервный переключатель двойного питания ATS-ПК

В таких сценариях, как больницы, центры обработки данных и высококлассные офисные здания, отключение электроэнергии даже на одну секунду может привести к невосполнимым потерям: отключение медицинского оборудования влияет на лечение, простой серверов приводит к потере основных данных, а отключение производственного оборудования приводит к огромным потерям. Традиционные двойные источники питания уровня CB состоят из двух соединенных вместе автоматических выключателей, которые не только имеют недостаточную отключающую способность и не могут выдерживать большие токи короткого замыкания, но также имеют медленную скорость переключения (обычно 1000-2500 миллисекунд), что чрезвычайно склонно к расширению неисправностей и принципиально не может удовлетворить спрос на высоконадежный источник питания. Автоматический резервный переключатель-ПК ATS Dual Power с интегрированной конструкцией полностью компенсирует недостатки продуктов уровня CB, создает линию защиты источника питания для критических сценариев и обеспечивает подачу питания каждую секунду.

Непосредственное удовлетворение основного спроса на высоконадежные источники питания

Автоматический резервный переключатель-ПК ATS Dual Power ориентирован на «надежность, скорость и эффективность». Каждое преимущество точно соответствует основным интересам покупателей, что делает его более конкурентоспособным, чем уровень CB, больше соответствует реальным потребностям сценариев с высоким спросом и обеспечивает большее спокойствие как при покупке, так и при использовании.

Интегрированная структура на уровне ПК, более надежное отключение: благодаря интегрированной конструкции она отличается от грубой структуры уровня выключателя, где подключены два автоматических выключателя. Механические опасности скольжения или повторного зацепления отсутствуют, а его отключающая способность намного превышает таковую у уровня CB. Он может легко отключать большие токи короткого замыкания, эффективно предотвращая распространение неисправностей, и подходит для критических сценариев с высокими требованиями к отключающей способности. Он строго соответствует двойным стандартам IEC 60947-6-1 и GB/T 14048.11 как внутри страны, так и за рубежом, обеспечивая профессиональную производительность.

Автоматическое и быстрое переключение, бесперебойное питание: оснащенный интеллектуальным модулем обнаружения, он может отслеживать рабочее состояние электросети в режиме реального времени. При отключении сетевого питания он немедленно переключится на резервный источник питания. Скорость переключения намного выше, чем на уровне CB, что соответствует требованиям переключения на миллисекундном уровне в критических сценариях. Нет необходимости в ручном управлении на протяжении всего процесса, что обеспечивает бесперебойное электроснабжение и идеально решает основные проблемы, связанные с отсутствием отключения электроэнергии в больницах и центрах обработки данных, обеспечивая непрерывную работу критически важного оборудования.

Высокая стабильность и низкий уровень отказов, более удобное обслуживание: конструкция интегрированной структуры упрощает внутреннюю механическую структуру, делая ее более стабильной в работе, а частота отказов намного ниже, чем у уровня CB. Нет необходимости в частом обслуживании, что значительно снижает затраты на последующее обслуживание. При этом он совместим с суровыми условиями эксплуатации, обеспечивая стабильную работу даже при длительной непрерывной работе, полностью исключая опасения покупателей по поводу надежности оборудования.

Технические характеристики

Подробное введение

Junray Electrical придерживается принципа качества и уделяет пристальное внимание каждой детали. Благодаря профессиональному мастерству он обеспечивает долгосрочную стабильную работу автоматического резервного переключателя двойного питания ATS - ПК. Благодаря тщательному вниманию к деталям устраняются проблемы с покупкой. Интегрированная структура уровня ПК имеет более высокую отключающую способность и более надежную работу, полностью устраняя недостатки сращиваемой структуры уровня CB; интеллектуальная конструкция автоматического переключения контролирует состояние источника питания в режиме реального времени, переключает точно и быстро, обеспечивая бесперебойное питание; надежный приводной механизм обеспечивает точность открывания и закрывания, плавное переключение без задержек и чрезвычайно низкий уровень отказов; Стандартизированная конструкция установки позволяет устанавливать его непосредственно в распределительных коробках и шкафах управления, что делает установку удобной и экономит время и трудозатраты на установку, подходит для различных компоновок распределительных шкафов.

Создано специально для сценариев с высокой надежностью

Автоматический резервный переключатель ATS Dual Power-PC, обладающий основными преимуществами высокой надежности и быстрого переключения, широко применим в различных сценариях, требующих высокой надежности источника питания. Каждый сценарий может быть точно согласован с требованиями, обеспечивая более безопасное электроснабжение и действительно достигая «индивидуального подхода». В сценариях распределения электроэнергии в больницах он адаптирован для подачи питания на различное медицинское оборудование в больницах, обеспечивая непрерывную работу хирургического оборудования и отделений интенсивной терапии, обеспечивая безопасность жизни и соблюдая электрические стандарты медицинских учреждений GB 16895.24-2005; в сценариях центров обработки данных он адаптируется к основному оборудованию, такому как серверы и коммутаторы, что позволяет избежать потери данных и перерывов в работе бизнеса из-за перебоев в подаче электроэнергии; в жилых и офисных зданиях он адаптирован к электроснабжению жильцов высотных зданий и коммерческих офисов, гарантируя, что повседневная жизнь и работа офиса не будут затронуты; в сценариях переключения фотоэлектрической двойной мощности он адаптирован для переключения между фотоэлектрическими системами и резервными источниками питания, обеспечивая стабильное электропитание и соответствие стандартам подключения фотоэлектрических электростанций GB/T 19964-2012.

Гарантия персонализации

Являясь профессиональным производителем, поставщиком и заводом автоматических переключателей резерва двойного питания ATS в Китае, компания Junray Electrical строго придерживается национального стандарта для автоматических переключателей резерва двойного питания уровня ПК (GB/T 14048.11-2024). Каждое устройство проходит три основных теста: отладку при включении, тест на переключение и тест на разрыв, чтобы гарантировать, что каждое устройство заводской сборки может работать стабильно и может беспрепятственно пройти приемку проекта. Предлагаем настройку количества контактов и тока. В зависимости от ваших требований к двойному переключению мощности мы можем изготовить эксклюзивное оборудование. Независимо от того, находитесь ли вы в больнице, центре обработки данных или объекте фотоэлектрического проекта, его можно точно адаптировать, что позволит без проблем осуществлять закупки.

Почему выбирают нас?

По сравнению с аналогичной продукцией других производителей мы лучше понимаем основные требования к высоконадежным источникам питания и можем лучше решать реальные проблемы покупателей. Выбирая ПК с автоматическим резервным переключателем двойного питания ATS компании Junray Electrical, вы выбираете удобство, спокойствие и безопасность.

Профессиональная поддержка: Благодаря многолетним глубоким исследованиям и производству высоконадежного оборудования для распределения электроэнергии, мы имеем полную систему исследований и разработок, производства и контроля качества, отвечающую как международным, так и отечественным стандартам, гарантирующую качество.

Явные преимущества дифференциации: интегрированная конструкция на уровне ПК прочнее, переключается быстрее и надежнее, чем автоматический выключатель уровня CB, точно устраняя болевые точки источника питания в ключевых сценариях.

Индивидуальные услуги: поддержка настройки количества цепей и тока, подходящая для различных сценариев, отказ от «единого размера, подходящего всем»;

Комплексное и внимательное обслуживание: обеспечивает профессиональное руководство по выбору перед продажей, а также поддержку при установке и вводе в эксплуатацию после продажи, гарантируя, что процесс покупки и использования не вызывает беспокойства, и способствует плавному развитию проекта.

Свяжитесь с нами сейчас, выберите этот лучший выбор для высоконадежного коммутационного оборудования с двойным питанием, создайте линию защиты источника питания для ваших ключевых сценариев, устраните риск перебоев в электроснабжении и обеспечьте стабильность, безопасность и эффективность каждого источника питания!

Практический пример модернизации

I. Обзор проекта

Этот проект включает модернизацию системы распределения электроэнергии для стационарного корпуса и отделения интенсивной терапии (ОИТ) больницы третичного уровня. Он представляет собой типичный сценарий электроснабжения «класса I», включающий критические нагрузки, такие как энергосистемы операционной, оборудование жизнеобеспечения интенсивной терапии, блоки подачи медицинского кислорода, пожарные насосы, лифты и прецизионное оборудование в центральной серверной комнате. Эти нагрузки требуют абсолютной непрерывности — отключение электроэнергии и кратковременные отключения строго запрещены, что предъявляет чрезвычайно высокие требования к скорости переключения, непрерывности электропитания и устойчивости к перенапряжению/ударам. В исходной системе использовались стандартные переключатели двойного питания класса CB, которые страдали от низкой скорости переключения, склонности к срабатыванию, вызванной высокими пусковыми токами, и ложному переключению из-за кратковременных провалов напряжения. Колебания в сети часто приводили к перезагрузке прецизионного медицинского оборудования и прерыванию передачи данных, что не соответствовало стандартам бесперебойного электропитания, необходимым для нагрузок класса I.

Чтобы соответствовать обязательным нормам для нагрузок класса I и обеспечить непрерывную работу оборудования жизнеобеспечения, система была полностью модернизирована до интегрированных автоматических переключателей двойного питания класса ПК. Это обеспечивает быстрое переключение между двумя независимыми источниками электропитания и резервным генератором, обеспечивая отсутствие перебоев в подаче электроэнергии, отсутствие ложных отключений и абсолютную эксплуатационную надежность.

II. Проблемы до модернизации

Структура класса CB не обладает ударопрочностью и склонна к ложным срабатываниям: из-за сборки на основе автоматического выключателя пусковые токи при запуске двигателя и мгновенные колебания в сети могут легко вызвать ложные срабатывания, отключая питание критического оборудования.

Низкая скорость переключения, неподходящая для прецизионного оборудования: время переключения класса CB составляет от 1 до 2 секунд, что превышает допуск на потерю мощности прецизионного медицинского оборудования и серверов, что часто приводило к перезагрузкам оборудования и потере данных.

Несоблюдение стандартов приема нагрузки класса I. Правила строго запрещают использование выключателей класса CB для нагрузок класса I, включая пожарные насосы, лифты и оборудование основной серверной комнаты, что создает серьезную проблему соответствия.

Высокий риск параллельного соединения: Механизм блокировки двухвыключателя недостаточно точен; длительный механический износ создавал риск случайного параллельного подключения двух источников питания.

Плохая стабильность при больших нагрузках: контакты были склонны к перегреву и вибрации во время запуска и отключения мощных нагрузок, что нарушало непрерывность электропитания.

III. План конфигурации оборудования

В соответствии с больничными стандартами для силовых нагрузок «Класса I» и требованиями пожарной безопасности для критических нагрузок, в основных распределительных шкафах используются встроенные автоматические переключатели резерва двойного питания (АВР) класса ПК. Обладая структурой переключателя нагрузки без механизмов отключения автоматического выключателя, эти устройства обеспечивают высокую устойчивость к импульсному току, высокую скорость переключения и точную механическую блокировку, что делает их идеальными для критических, бесперебойных нагрузок.

Технические характеристики основного оборудования

Модель: встроенный автоматический переключатель двойного питания (ATS) класса ПК.

Номинальное напряжение: 380 В/220 В переменного тока

Номинальный ток: 160–250 А (подходит для нагрузки основного источника питания больницы и серверной комнаты)

Конструктивные особенности: Интегрированная конструкция агрегата; нет независимых автоматических выключателей; отсутствие механизмов отключения при перегрузке

Скорость переключения: сверхбыстрое переключение (0,1–0,5 с); отвечает требованиям бесперебойной работы прецизионного оборудования

Допуск: выдерживает пусковые токи двигателя; отсутствие срабатываний и ложных срабатываний при кратковременных перегрузках

Метод блокировки: прецизионная встроенная механо-электрическая блокировка; полностью предотвращает параллельное подключение двух источников питания

Применимые нагрузки: нагрузки больничного класса I, пожарные насосы, лифты, центры обработки данных и критически важное оборудование, требующее бесперебойного питания.

IV. Особенности применения

Интегрированная структура, исключает ложное срабатывание: конструкция класса ПК исключает функции отключения по перегрузке/короткому замыканию; Устройство выполняет только коммутацию и не срабатывает без необходимости, эффективно решая проблемы с отключением электроэнергии, вызванные импульсными токами в критически важном оборудовании.

Сверхбыстрое переключение, действительно бесперебойное: переключение на уровне миллисекунд обеспечивает плавные переходы при мерцании сети или кратковременных падениях напряжения, предотвращая перезапуск или потерю данных для точного медицинского и ИТ-оборудования.

Превосходная устойчивость к скачкам напряжения: разработан, чтобы выдерживать скачки напряжения при запуске водяных насосов, лифтов и крупного оборудования; толерантность намного превышает стандарты класса CB; стабильная, прохладная работа в условиях большой нагрузки.

Высоконадежная блокировка: прецизионная интегрированная механическая конструкция блокировки сводит к минимуму износ; обеспечивает плавную, бесперебойную и длительную работу без риска параллельного подключения источника питания.

Соответствует обязательным стандартам нагрузки класса I: соответствует строгим нормативным требованиям (строительным нормам электробезопасности и пожарной безопасности), предписывающим использовать переключатели двойного питания класса ПК для критических нагрузок класса I; обеспечивает 100% проходимость проверок. V. Эксплуатационные показатели после модернизации

Настоящая бесперебойная подача питания для критически важного оборудования. Медицинское оборудование, серверные помещения и системы противопожарной безопасности не имели простоев и перезапусков во время многочисленных колебаний сети, кратковременных отключений электроэнергии и испытаний на переключение генератора.

Полное устранение нежелательных отключений: пусковые токи и кратковременные перегрузки больше не вызывают случайных отключений; стабильность электропитания достигла 100%.

Точное переключение без дрожания и перегрева: контакты остаются стабильными, а повышение температуры остается в нормальных пределах во время длительной работы с большими нагрузками; не возникает никаких механических помех или необычного шума.

Полное соответствие нормам пожарной безопасности и медицинской приемки. Соответствующая конфигурация для нагрузок класса I и надежная логика переключения обеспечили успешное прохождение специализированных приемочных проверок.

Чрезвычайно низкий уровень отказов при техническом обслуживании: простая конструкция, отсутствие уязвимых компонентов отключения и длительный механический срок службы приводят к минимальным затратам на долгосрочное обслуживание.

VI. Краткое описание дела

Оборудование с двойной передачей мощности класса ПК разработано специально для нагрузок класса I, пожарных насосов, лифтов, больниц, центров обработки данных и критически важных серверных помещений. Ключевые преимущества включают интегрированную структуру, отсутствие механизма отключения, высокую устойчивость к перенапряжениям, высокую скорость переключения и устойчивость к ложным срабатываниям. В то время как устройства класса CB используются для стандартных нагрузок класса II, устройства класса ПК обслуживают критические нагрузки класса I, выполняя для каждого из них разные роли и строгие нормативные стандарты. Оборудование класса ПК принципиально решает такие проблемы, как кратковременные отключения электроэнергии, нежелательные отключения и перезапуск оборудования при критических нагрузках, выступая в качестве основного компонента для обеспечения распределения электроэнергии по высоким стандартам и безопасного и надежного электроснабжения в зданиях.
