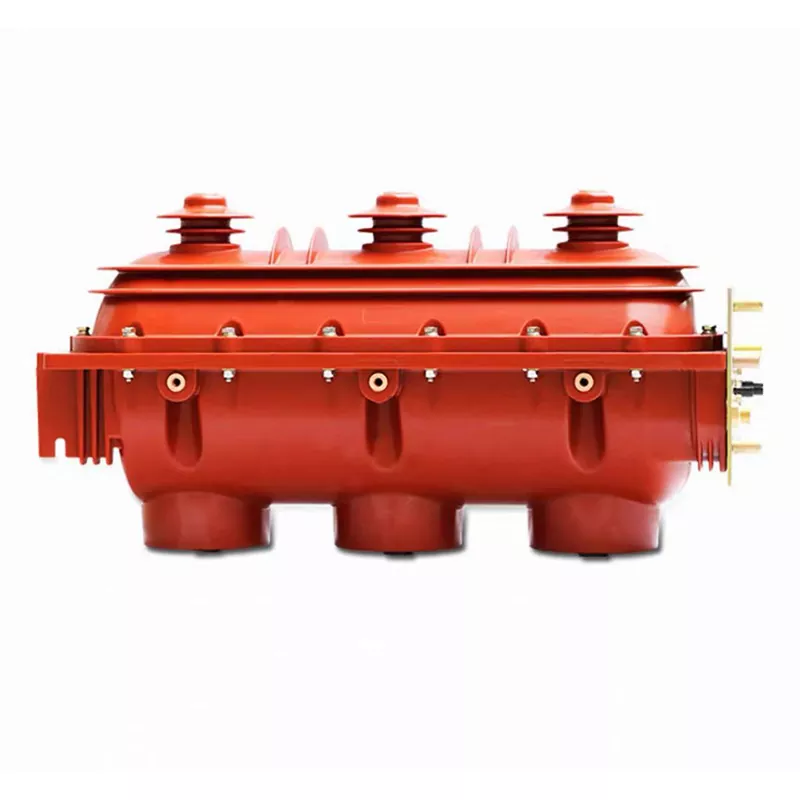

FLN36 Переключатель гексафторида серы

Выключатель нагрузки с гексафторидом серы Junray Electrical FLN36 представляет собой специальное коммутационное устройство, специально разработанное для кольцевых главных блоков (RMU) 10 кВ, кабельных ответвительных коробок и городских распределительных сетей. В отличие от автоматических выключателей, которые предназначены для прерывания токов короткого замыкания, этот выключатель нагрузки оптимизирован для включения и отключения нормальных токов нагрузки в кольцевых сетях, обеспечивая надежное гашение дуги элегазом при значительно меньших затратах. Имеет встроенную трехпозиционную конструкцию (закрыто, открыто, заземлено), не требующий обслуживания полностью герметичный отсек для газа SF6, комплексную механическую блокировку «пять предохранений» и пружинный приводной механизм с механическим сроком службы более 3000 операций.

Преимущества продукта

Гашение дуги элегазом: надежное переключение. Используя технологию гашения дуги элегазом, это устройство обладает исключительными возможностями гашения дуги, обеспечивая надежное прерывание и замыкание токов нагрузки. Его характеристики гашения дуги значительно превосходят характеристики стандартных масляных переключателей, что делает его идеально подходящим для операций переключения, необходимых в системах кольцевых сетей.

Переключение тока нагрузки: оптимизировано для кольцевых сетей. Это устройство специально разработано для переключения токов нагрузки и идеально подходит для работы в кольцевых сетях. Это устраняет необходимость в высокой отключающей способности, обычно свойственной автоматическим выключателям; для типичных сценариев кольцевой сети его возможностей вполне достаточно, что приводит к существенному снижению затрат.

Высокая надежность: низкий уровень отказов. Обеспечивая высокую стабильность работы, данное устройство имеет исключительно низкий уровень отказов — примерно на 30 % ниже, чем у стандартных выключателей нагрузки. Переключатель FLN36 с гексафторидом серы идеально адаптирован для сред кольцевых сетей, обеспечивая душевное спокойствие и устраняя опасения по поводу сбоя оборудования.

Параметр продукта

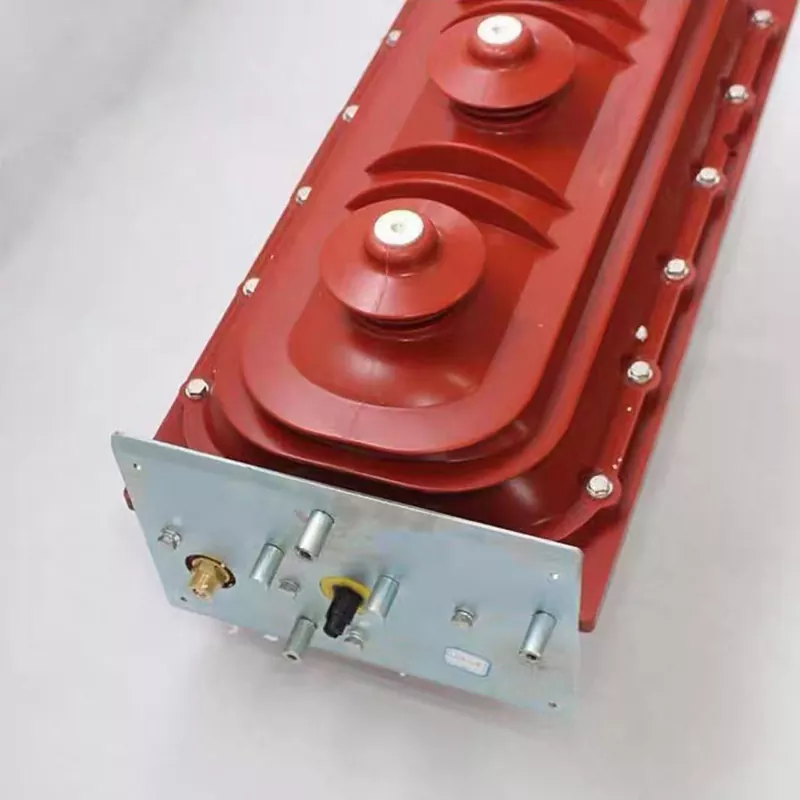

Детали точного машиностроения

1. Пружинный приводной механизм: имеет надежный пружинный приводной механизм, который обеспечивает надежные операции открытия и закрытия, высокую скорость переключения и низкий уровень отказов.

2. Полностью герметичная конструкция: полностью герметичная конструкция с изоляцией из газа SF6; эта необслуживаемая конструкция не требует регулярного обслуживания.

3. Блокировка «Пять предупреждений»: оснащена системой блокировки «Пять предупреждений» для предотвращения эксплуатационных ошибок и обеспечения безопасности операций переключения высокого напряжения 10 кВ.

4. Стандартизированная установка: Гексафторид серы FLN36 предназначен для стандартизированной установки, что обеспечивает удобную интеграцию в блоки кольцевой магистрали (RMU) и кабельные ответвительные коробки.

Применение продукта

Кольцевой основной блок: переключающее устройство внутри кольцевого основного блока, способное включать и отключать токи нагрузки.

Распределение высокого напряжения: системы распределения электроэнергии высокого напряжения 10 кВ, способные включать и отключать нагрузки.

Проектирование кольцевых сетей: проекты инфраструктуры кольцевых сетей, способные создавать и отключать нагрузки.

Выбирайте Junray Electrical

Каждое устройство, изготовленное в строгом соответствии с национальными стандартами для компонентов высокого и низкого напряжения, проходит строгие испытания на герметизацию, коммутацию и выдерживание напряжения для обеспечения стабильной и безопасной работы. Junray Electrical предлагает функциональные возможности индивидуальной настройки, позволяющие адаптировать эксклюзивный переключатель FLN36 с гексафторидом серы специально к требованиям вашей кольцевой сети, обеспечивая идеальную совместимость с вашими кольцевыми главными блоками и ответвительными коробками.

Практический пример модернизации

I. Обзор проекта

Этот проект включает модернизацию и реконструкцию устаревших кольцевых распределительных сетей напряжением 10 кВ, обслуживающих местные жилые районы и уличные магазины. Существующие устаревшие газогенерирующие и маслонаполненные выключатели нагрузки находились в эксплуатации в течение длительного времени и страдали от таких проблем, как старение изоляции, ненормальные рабочие шумы, плохие возможности гашения дуги, подверженность пробою, вызванному влагой, и неспособность надежно переключаться под нагрузкой. Проблемы на месте включали заклинивание переключателей, ухудшение изоляции, частичные разряды и образование конденсата внутри шкафов. Эти проблемы поставили под угрозу безопасность во время перерывов в обслуживании, препятствовали эффективной локализации неисправностей, вызывали частые незапланированные перебои в подаче электроэнергии и приводили к низкой надежности электроснабжения и значительным эксплуатационным рискам.

Чтобы повысить стабильность распределительной сети, устранить риски, связанные с изоляцией, связанные со старением выключателей, а также поддержать функции секционирования и соединения кольцевой сети, блоки были заменены на трехпозиционные выключатели нагрузки FLN36-12 для внутреннего применения из элегазового материала. Выступая в качестве основного компонента управления RMU 10 кВ, эти переключатели обеспечивают безопасное переключение тока нагрузки, надежное заземление и точную изоляцию, отвечая эксплуатационным требованиям стандартных конфигураций городских кольцевых сетей.

II. Проблемы до модернизации

Плохие изоляционные характеристики и множество опасностей. В устаревших маслонаполненных и газогенерирующих переключателях использовались устаревшие изоляционные материалы. Длительная эксплуатация привела к поглощению влаги, старению и сильной частичной разрядке, создавая высокий риск межфазного пробоя и внутреннего короткого замыкания.

Слабая способность переключения нагрузки. Недостаточная способность гашения дуги означала, что коммутационные токи нагрузки часто вызывали искрение и эрозию контактов, что не соответствовало требованиям частых операций переключения кольцевой сети.

Отсутствие стандартизированной трехпозиционной конструкции и небезопасное обслуживание: в устройствах отсутствовали встроенные функции изоляции и заземления; заземление во время технического обслуживания было ненадежным, что создавало риск проведения технического обслуживания под напряжением или случайного контакта.

Неадекватная механическая блокировка и риск неправильной эксплуатации. Отсутствие функций защиты от неправильной эксплуатации создавало серьезные риски для безопасности, такие как замыкание выключателя под нагрузкой или неправильное срабатывание заземляющего выключателя.

Высокая объем работ по техническому обслуживанию и частота отказов: требовались регулярные проверки уровня масла и старения газогенерирующих компонентов; детали быстро изнашивались, что приводило к высоким затратам на эксплуатацию и техническое обслуживание и плохой стабильности электропитания.

III. План конфигурации оборудования

В соответствии со стандартами электроснабжения кольцевой сети городской распределительной сети напряжением 10 кВ и техническими условиями Государственной электросетевой сети на распределительное оборудование, распределительные устройства (RMU) стандартно оснащены трехпозиционными элегазовыми выключателями нагрузки FLN36-12D. Эти выключатели имеют интегрированную конструкцию, сочетающую в себе функции включения, размыкания и заземления, а также комплексную механическую систему блокировки. Разработанные для корпусов RMU XGN15-12, они отвечают требованиям секционирования, межсоединения и подачи питания на терминалы.

Параметры основного оборудования

Модель оборудования: FLN36-12D Внутренний высоковольтный выключатель нагрузки SF6

Номинальное напряжение: 12 кВ (подходит для распределительных сетей 10 кВ)

Номинальный ток: 630 А (соответствует требованиям к максимальному току нагрузки для кольцевых сетей)

Изоляционная среда: газ гексафторид серы (SF6) высокой чистоты; обеспечивает высокую диэлектрическую прочность и отличные характеристики гашения дуги.

Структурный расчет: Интегрированная трехпозиционная конструкция (закрытие, открытие/изоляция и заземление).

Эксплуатационные функции: переключение нагрузки, изоляция холостого хода и надежное заземление для технического обслуживания.

Конфигурация блокировки: Комплексная механическая система блокировки с пятью видами предотвращения; предотвращает замыкание заземлителя под нагрузкой, открытие шкафа под напряжением и случайное переключение

Эксплуатационные характеристики: Полностью герметичная конструкция, работа при небольшом положительном давлении, не требует обслуживания, влагостойкий и устойчивый к конденсации.

IV. Особенности конструкции и применения

Газовая изоляция SF6 с превосходными диэлектрическими характеристиками: используется газ SF6 высокой чистоты; Возможности изоляции и гашения дуги значительно превосходят возможности старых маслонаполненных или газогенерирующих выключателей, эффективно устраняя риски, связанные с влажностью, конденсацией и пробойом утечки.

Интегрированная трехпозиционная конструкция, обеспечивающая безопасность обслуживания: при открытии переключателя автоматически достигается изоляция; заземление надежное и визуально проверяемое. Защита заземления полностью эффективна во время технического обслуживания, исключая риски, связанные с остаточным напряжением или случайной работой под напряжением.

Механическая блокировка «пяти защит» для безошибочной работы: Встроенная принудительная механическая блокировка со строгой логикой предотвращает все критические эксплуатационные ошибки на физическом уровне.

Частое переключение нагрузки и совместимость с кольцевой сетью: отличные характеристики гашения дуги поддерживают регулярное переключение нагрузки и передачу мощности кольцевой сети, удовлетворяя гибкие потребности диспетчеризации городских распределительных сетей. Полностью герметичный, не требующий обслуживания и требующий минимальных затрат на эксплуатацию и техническое обслуживание. Шкаф имеет герметичную конструкцию с небольшим положительным давлением и чрезвычайно низкой скоростью утечки газа; он не требует частой дозаправки газа или периодической разборки для технического обслуживания, обеспечивая стабильную долгосрочную работу.

V. Результаты эксплуатации после модернизации

Полное устранение опасностей, связанных с изоляцией: прочная изолирующая среда SF6 предотвращает такие проблемы, как частичный разряд, слежение, вызванное конденсацией, и межфазный пробой, гарантируя, что уровень изоляции оборудования остается стабильным и соответствующим требованиям в течение длительного времени.

Гибкое и надежное переключение кольцевой сети. Плавное переключение под нагрузкой без образования дуги или эрозии контактов обеспечивает безопасную и стабильную диспетчеризацию распределительной сети и операции по перераспределению нагрузки.

Безопасные и стандартизированные процедуры технического обслуживания. Трехпозиционная изоляция и надежная система заземления обеспечивают полное соответствие условий технического обслуживания правилам техники безопасности, исключая риски, связанные с работой под напряжением.

Оборудование, не требующее обслуживания, с чрезвычайно низким уровнем отказов: после ввода в эксплуатацию не требуется регулярного технического обслуживания или пополнения запаса газа; отсутствие деградации из-за старения, и оборудование сохраняет 100% эксплуатационную целостность.

Значительное повышение надежности электроснабжения: Устраняет риски отключений, вызванных неисправностями оборудования; обеспечивает быструю локализацию неисправностей и эффективное перераспределение нагрузки, что значительно сокращает продолжительность простоев потребителей и обеспечивает успешное принятие в соответствии с критериями стандартизации распределительной сети State Grid.

VI. Краткое описание дела

Выключатель нагрузки FLN36-12 SF6 является основным стандартным компонентом для кольцевых распределительных устройств (RMU) 10 кВ, подстанций коробчатого типа, городских распределительных сетей и систем распределения электроэнергии в жилых домах. В основном он используется для частого переключения нагрузки, секционирования и соединения линий, изоляции неисправностей и заземления для технического обслуживания. Ключевые преимущества включают превосходную элегазовую изоляцию, интегрированную трехпозиционную конструкцию, блокировку с пятью блокировками, отсутствие необходимости в обслуживании и возможность переключения под нагрузкой. В отличие от автоматических выключателей, выключатели нагрузки обеспечивают нормальное переключение и изоляцию нагрузки, а не прерывают короткое замыкание, что делает их безопасными, стабильными и экономичными устройствами коммутации ядра в системах распределения электроэнергии кольцевой сети.
