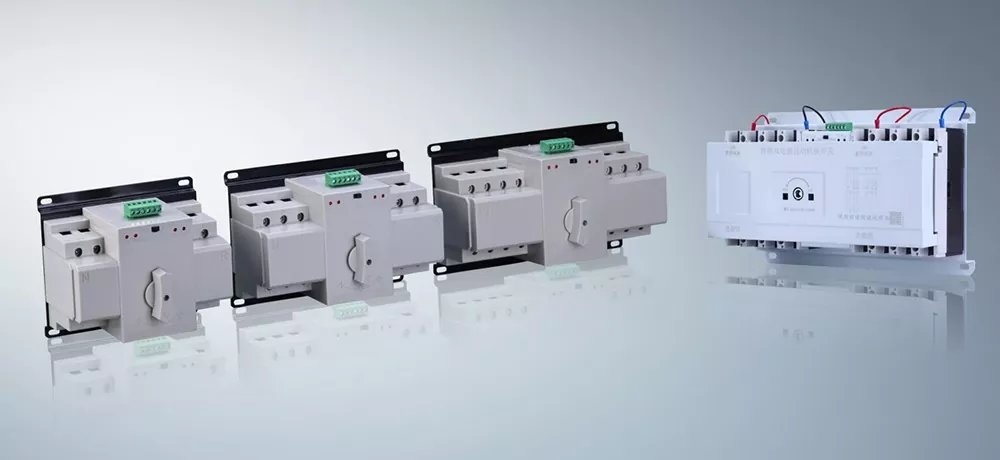

Автоматический резервный переключатель двойного питания ATS-CB

Junray Electrical ATS Dual Power Автоматический резервный переключатель-CB — это экономичное решение автоматического переключения, предназначенное для вторичных нагрузок, таких как аварийное освещение, системы пожаротушения и общее резервное питание в коммерческих зданиях, жилых комплексах и небольших заводах. В отличие от резервных переключателей класса ПК, в которых используются дорогие изоляторы без встроенной защиты, в этом решении класса CB используются стандартные автоматические выключатели в сочетании с интеллектуальным контроллером, обеспечивающим как защиту от перегрузки/короткого замыкания, так и функцию автоматического переключения мощности. Номинальный ток варьируется от 32 А до 800 А в конфигурациях 3P/4P с двойной механической и электрической блокировкой для предотвращения параллельного подключения источников питания.

Попрощайтесь с высокими затратами и перебоями в подаче электроэнергии

Хотя производительность переключения на уровне ПК превосходна, цена высока, что является значительной тратой для неосновных нагрузок; а в случае отключения электроэнергии бизнес и жизнь зайдут в тупик при единственном электроснабжении. Автоматический резервный выключатель двойного питания ATS-CB от Junray Electrical отказывается от дорогостоящей конструкции изолирующего выключателя и использует продуманное и экономичное комбинированное решение с автоматическими выключателями. Это означает, что вам не придется платить высокую цену, чтобы получить надежную функцию автоматического переключения двойного питания. Он идеально балансирует стоимость и производительность, позволяя обычным пользователям гарантировать отсутствие потерь мощности и полностью устраняет противоречие между ограниченным бюджетом и потребностью в источнике питания.

Низкая стоимость, высокая надежность

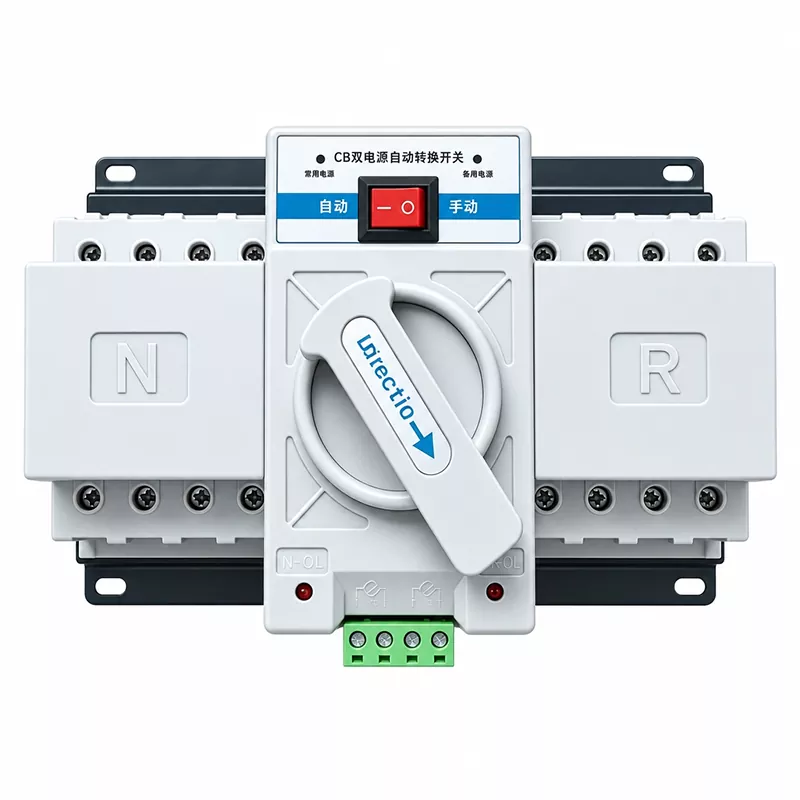

Основная конкурентоспособность автоматического резервного выключателя двойного питания ATS-CB заключается в его уникальной структурной конструкции «выключатель + контроллер»:

Высокая экономическая эффективность: по сравнению с продуктами уровня ПК, решение уровня CB использует в качестве исполнительного механизма стандартизированные автоматические выключатели в пластиковом корпусе, что значительно снижает производственные затраты. Для обычных нагрузок, не требующих переключения на миллисекундном уровне (например, освещение, розетки и обычное питание), это наиболее экономически эффективный выбор.

Двойные функции защиты: это главное отличие от уровня ПК. Поскольку автоматический выключатель используется в качестве главного выключателя, он оснащен функциями защиты от перегрузки и короткого замыкания. Будь то основной источник питания или резервный источник питания, при возникновении в линии аномального тока автоматический выключатель автоматически сработает и отключит неисправность, предотвращая перегорание линии и повреждение оборудования, что эквивалентно обеспечению обоих источников питания «пуленепробиваемым костюмом».

Автоматический непрерывный мониторинг: благодаря внутреннему интеллектуальному контроллеру он контролирует напряжение сети в режиме реального времени. Когда сетевое питание отключено, отсутствует фаза или напряжение ненормальное, он может автоматически запустить механизм переключения для переключения нагрузки на резервный источник питания, обеспечивая бесперебойное электропитание. Хотя время переключения немного больше, чем у уровня ПК, оно полностью отвечает потребностям большинства гражданских и коммерческих сценариев.

Профессиональное производство

Как профессиональный производитель с глубокими техническими знаниями, Junray Electrical при своем производстве строго придерживается национальных стандартов для автоматических переключателей резерва двойного питания уровня CB. Наш завод оснащен зрелой линией сборки автоматических выключателей и интеллектуальной платформой для тестирования контроллеров, что гарантирует прочность и долговечность каждого продукта.

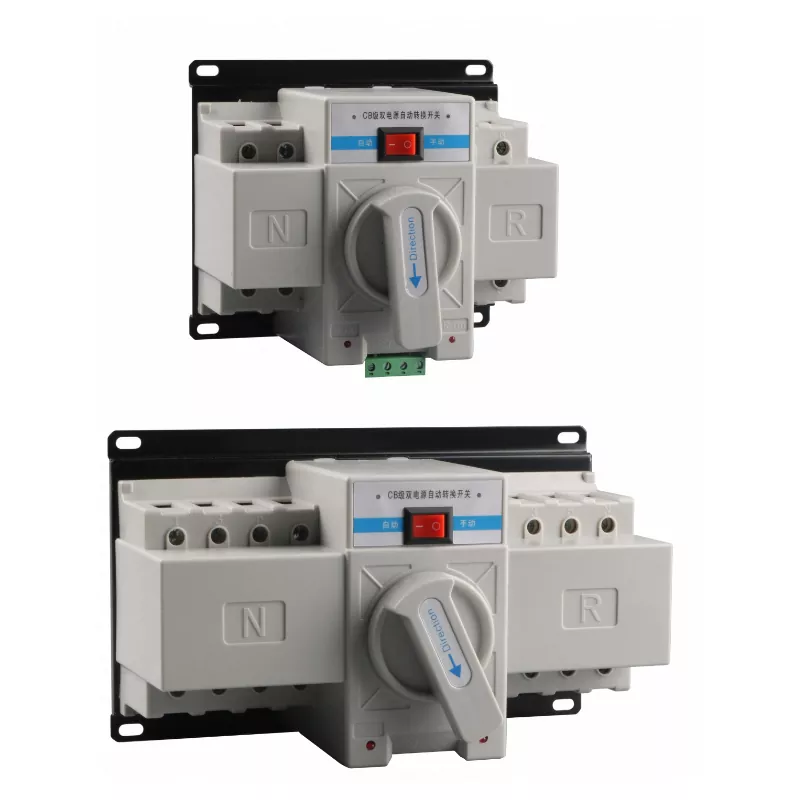

Этот автоматический резервный выключатель двойного питания ATS-CB оснащен надежными механическими и электрическими блокировками для двойной защиты, предотвращающими короткие замыкания, вызванные одновременным подключением двух источников питания. Каждый переключатель перед отправкой с завода проходит строгую отладку при включении питания, тестирование логики переключения и тестирование защитных характеристик, что обеспечивает стабильную работу в широком диапазоне токов от 32 А до 800 А и обеспечивает надежную работу по переключению мощности в течение длительного времени.

Технические характеристики

Применимые сценарии

Распределение электроэнергии в магазинах: круглосуточные магазины, рестораны и т. д., требующие двойного электроснабжения, но имеющие ограниченный бюджет.

Малые жилые помещения: Освещение жилых домов, управление недвижимостью и т. д. для второстепенных нагрузок.

Малые заводы: Вспомогательное электропитание для некритических производственных линий.

Малые фотоэлектрические системы: подключение к электросети и фотоэлектрическим системам производства электроэнергии.

Наши сертификаты

Junray Electrical — сертифицированный производитель с комплексной системой обеспечения качества. Наши ключевые сертификаты включают в себя:

ISO 9001 – Международная сертификация системы менеджмента качества, обеспечивающая стабильное качество продукции и постоянное улучшение.

CE – соответствие европейским стандартам в области здравоохранения, безопасности и защиты окружающей среды, что позволяет нашей продукции выходить на рынок ЕС.

CCC – Обязательная сертификация Китая, обязательная для электротехнической продукции, продаваемой на китайском рынке.

CQC – Китайская сертификация качества, подтверждающая соответствие национальным стандартам электробезопасности и производительности.

CNAS — Китайская национальная служба аккредитации для оценки соответствия, подтверждающая наши собственные возможности тестирования и калибровки.

Все автоматические переключатели резерва двойного питания ATS производятся и тестируются в соответствии с применимыми стандартами этих сертификатов, что обеспечивает надежную работу, стабильное качество и беспрепятственную приемку проекта.

Гарантия и послепродажная поддержка

Стандартная гарантия: 24 месяца с даты ввода в эксплуатацию.

Расширенная гарантия: Дополнительная расширенная гарантия до 60 месяцев предоставляется по запросу.

Техническая поддержка: быстрое реагирование по всему миру 7×24 часа. Наша команда обеспечивает удаленное техническое руководство во время установки и ввода в эксплуатацию и отвечает на все технические запросы в течение 24 часов.

Запасные части: стандартные запасные части доступны для быстрой доставки, чтобы свести к минимуму время простоя оборудования.

Обзор проекта модернизации

I. Предыстория проекта

Этот проект предполагает модернизацию системы распределения низковольтной электроэнергии городского коммерческого комплекса. В здании размещены критические нагрузки «Уровня 2», включая магазины розничной торговли, уличное освещение, системы пожарной вытяжки, системы аварийной эвакуации и низковольтные аппаратные. Первоначальная система распределения полагалась на единую энергосистему без резервного механизма передачи энергии. Следовательно, техническое обслуживание сети, неисправности линий или кратковременные падения напряжения привели к полной потере электроэнергии на участке, что привело к внезапному отключению оборудования, выходу из строя систем пожарной безопасности, блокировке лифта и перерывам в записи наблюдения. Эти проблемы представляли значительную угрозу пожарной безопасности и не соответствовали стандартам аварийного электроснабжения для коммерческих зданий.

Для обеспечения бесперебойного электропитания противопожарной безопасности и аварийно-коммунальных нагрузок во всех аварийных распределительных коробках и шкафах пожарного электропитания устанавливаются автоматические вводы резерва (АВР) класса СВ. В этих устройствах используется конфигурация с двойным выключателем, обеспечивающая автоматическое переключение между основным и резервным источниками питания, обеспечивая плавное переключение во время отключений и соответствие стандартам пожарной безопасности и коммерческим эксплуатационным стандартам.

II. Проблемы перед модернизацией

Один источник питания без резервирования; потеря мощности приводит к немедленному отключению: отсутствие переключения резервного питания означало, что колебания сети или неисправности линий приводили к немедленному отключению электроэнергии для аварийного освещения, вентиляторов дымоудаления и систем наблюдения.

Несоответствие систем пожарной безопасности: пожарным вентиляторам и аварийному освещению не хватало автоматического резервного питания, что нарушало «Правила противопожарного электроснабжения зданий» и не прошло проверку пожарной безопасности.

Высокий риск и медленная скорость ручного переключения: отсутствие устройств автоматического переключения требовало ручного переключения во время отключений; медленное время отклика сделало невозможным эффективное реагирование на внезапные сбои в подаче электроэнергии.

Мгновенные колебания напряжения приводили к сбоям в работе оборудования: провалы напряжения в сети и кратковременные отключения приводили к перезапускам низковольтного оборудования, потере данных и частым сбоям в работе коммерческого оборудования.

Отсутствие защиты от перегрузки и короткого замыкания; низкая безопасность: традиционные устройства переключения выполняли переключение без защиты, не могли автоматически изолировать неисправные цепи и создавали риск каскадных отключений.

III. План конфигурации оборудования

С учетом особенностей электроснабжения потребителей 2-го уровня торгового комплекса, норм пожарной безопасности и бюджетных соображений для всего проекта были выбраны автоматические вводы резерва класса СВ. Эти устройства имеют конфигурацию, сочетающую два миниатюрных автоматических выключателя с механической и электрической блокировкой, обеспечивающую как защиту, так и коммутационные возможности, подходящие для систем пожаротушения, аварийного освещения и общих нагрузок резервного питания.

Ключевые характеристики оборудования

Модель: Автоматический резервный переключатель (АВР) класса CB (АВР на базе автоматического выключателя)

Номинальное напряжение: 380 В/220 В переменного тока (низковольтные системы распределения электроэнергии)

Номинальный ток: 63–125 А (подходит для аварийного электропитания и осветительных нагрузок на этажах здания)

Структура: Конфигурация двухцепного выключателя со встроенной защитой от перегрузки и короткого замыкания.

Режим переключения: настраивается для «Автоматическая передача/Автовосстановление» или «Автопередача/Неавтовосстановление».

Блокировка: механическая принудительная блокировка плюс электрическая блокировка (предотвращает параллельное короткое замыкание двух источников питания)

Время переключения: 0,5–2 секунды (соответствует требованиям бесперебойности для стандартных аварийных нагрузок)

Совместимые нагрузки: нагрузки пожарной безопасности класса II, аварийное освещение, вытяжное оборудование, электроснабжение торговых центров и низковольтные/ELV-системы.

IV. Особенности конструкции и применения

Встроенная защита автоматического выключателя (высокая безопасность). Основным преимуществом АВР класса CB является встроенная защита автоматического выключателя, обеспечивающая автоматическое отключение при перегрузках и коротких замыканиях; он защищает от неисправностей перед переключением, предотвращая распространение неисправностей.

Двойная механическая и электрическая блокировка (устраняет риски параллельного подключения): гарантирует, что два источника питания никогда не включатся одновременно, структурно устраняя риск параллельных аварий из-за короткого замыкания.

Экономичность (подходит для нагрузок класса II): более низкая стоимость и более простое обслуживание по сравнению со встроенными блоками ATS класса ПК; идеально подходит для аварийных нагрузок класса II в торговых центрах, коммерческих зданиях и на заводах.

Автоматическое обнаружение напряжения и интеллектуальное переключение: автоматически обнаруживает потерю напряжения, пониженное напряжение или потерю фазы в основном источнике питания; быстро переключается на резервный источник и автоматически восстанавливает соединение при возобновлении основного питания, что обеспечивает полностью автоматическую работу.

Универсальная установка и простота модернизации: установка модульного шкафа не требует изменений в структуре главной цепи, что делает его пригодным для модернизации старых шкафов или добавления систем аварийного распределения электроэнергии.

V. Эксплуатационные характеристики после модернизации

Автоматическое переключение во время перебоев в подаче электроэнергии (нулевые перерывы для аварийных нагрузок): Аварийное освещение, вентиляторы дымоудаления и системы наблюдения продолжают работать без отключения электроэнергии или отключения системы во время мерцаний сети или отключений, связанных с техническим обслуживанием.

Автоматическая защита от неисправностей (предотвращает распространение): в случае короткого замыкания или перегрузки ответвленной цепи автоматический выключатель срабатывает первым, чтобы обеспечить защиту, гарантируя, что входной источник питания и другие цепи останутся незатронутыми. Полное соответствие нормам приемки пожарной безопасности: логика резервного электропитания противопожарной безопасности является комплексной, а механизм переключения надежен, что обеспечивает успешное прохождение специализированного приемочного контроля электросистем пожарной безопасности.

Стабильная работа без ложных срабатываний или сбоев: точное переключение произошло во время многочисленных испытаний на колебания сети и отключения электроэнергии, без случаев неправильного переключения, механического заклинивания или перегрева.

Низкие затраты на эксплуатацию и техническое обслуживание и высокая экономическая эффективность: отличается простой конструкцией, низким уровнем отказов и универсальной совместимостью деталей, что значительно снижает затраты на долгосрочное обслуживание и замену.

VI. Краткое описание дела

Оборудование с двойной передачей мощности класса CB является стандартным выбором для вторичных аварийных нагрузок, нагрузок общей пожарной безопасности и резервного распределения электроэнергии в коммерческих зданиях и торговых центрах. Состоящий из двух автоматических выключателей, он имеет встроенную защиту, возможность прерывания токов повреждения и высокую экономичность; оно отличается от оборудования класса ПК (которое представляет собой интегрированный блок без встроенной защиты, обеспечивает более быстрое переключение и используется для первичных нагрузок). Сочетая в себе безопасность и экономическую эффективность, оборудование класса CB является наиболее широко используемым и надежным выбором для приемочных проверок при распределении аварийного электроснабжения зданий, модернизации устаревших систем и модернизации систем пожарной безопасности.

Часто задаваемые вопросы

Вопрос: В чем основное различие между двойными источниками питания уровня CB и уровня ПК?

О: Основное отличие заключается в функциях защиты и цене. Уровень CB (как и этот продукт) состоит из автоматических выключателей и имеет защиту от перегрузки и короткого замыкания. Он дешевле и подходит для общих нагрузок; Уровень ПК состоит из разъединителей и не имеет защиты от короткого замыкания (требуется внешний предохранитель); он имеет более высокую скорость переключения и более дорогой, подходит для основных нагрузок. Для большинства обычных сценариев уровень CB является наиболее экономически эффективным выбором.

Вопрос: Можно ли установить этот переключатель в обычный распределительный шкаф?

Ответ: Автоматический резервный выключатель двойного питания ATS-CB имеет стандартизированную конструкцию, компактный размер и малое занимаемое пространство. Его можно легко установить в стандартные распределительные коробки или шкафы управления, а способ установки аналогичен монтажу обычного автоматического выключателя, что очень удобно.

Вопрос: Поддерживается ли пользовательский ток и количество полюсов?

А: Да. Мы можем настроить уровни тока в диапазоне от 32 А до 800 А в соответствии с требованиями вашего проекта, а также конфигурации полюсов 3P или 4P, чтобы идеально удовлетворить ваши потребности в переключении двойной мощности.
