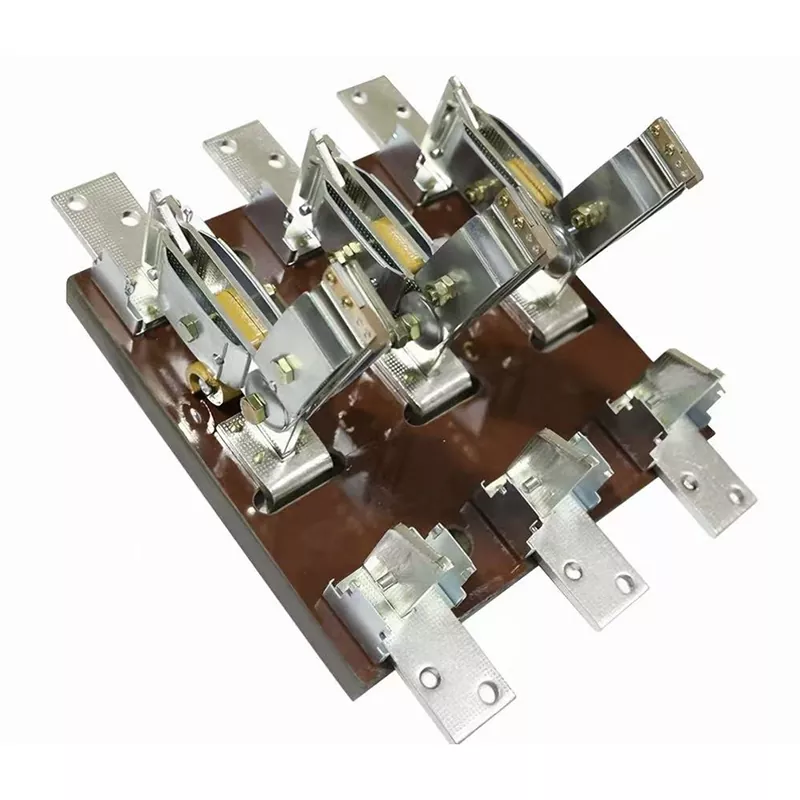

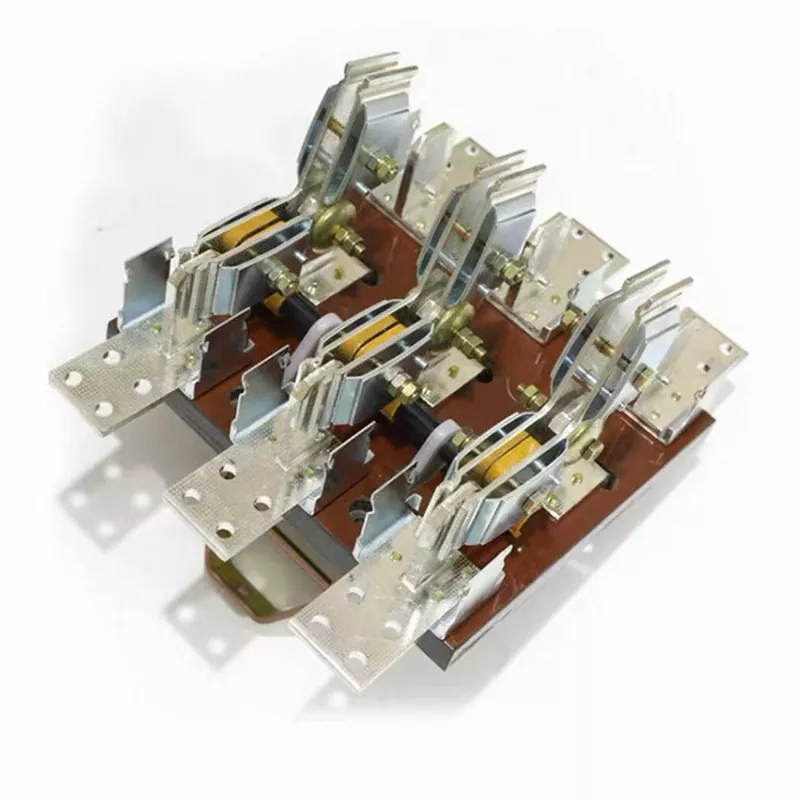

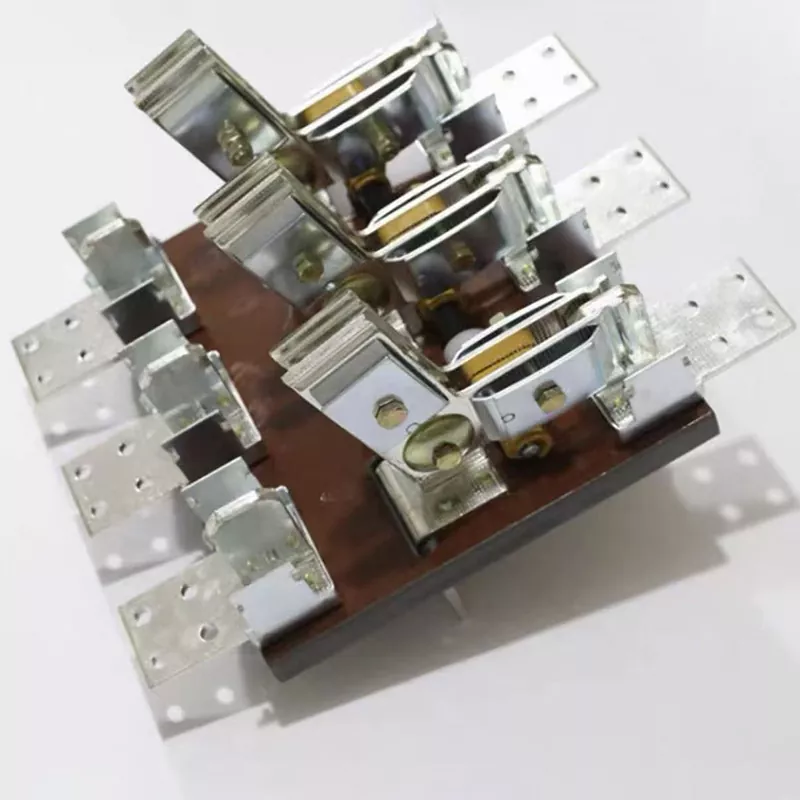

Рубильник низкого напряжения

Задаетесь вопросом выбора выключателя для сильноточных низковольтных цепей? Использование автоматических выключателей обходится слишком дорого, а для цепей, которые редко изолируются раз в год, сложные электронные расцепители фактически представляют собой потенциальную опасность неисправности; при использовании рубильников старого образца без дугогасительных крышек работать под нагрузкой строго запрещено. При допущении ошибки произойдет короткое замыкание, вызванное вспышкой дуги.

В низковольтный рубильник Junray Electrical были внесены ключевые обновления на основе традиционного рубильника - добавлена ​​специальная крышка для гашения дуги. Это улучшение дает ему возможность прерывать нормальные токи нагрузки, полностью изменяя ограничения обычных рубильников, которые могут «изолировать» только без нагрузки. Это дает вам безопасность автоматических выключателей, когда вам нужно отключить сильноточные цепи, сохраняя при этом низкую стоимость и интуитивно понятную точку разрыва рубильников, прекрасно разрешая противоречие между «использованием слишком большого инструмента для небольшой работы» и «эксплуатационными рисками».

Сверхвысокая допустимая нагрузка по току и видимая точка разрыва

Основная конкурентоспособность низковольтного рубильника заключается в его высокой допустимой нагрузке по току и интуитивно понятной механической конструкции:

Сверхвысокая допустимая нагрузка по току 4000 А: это область, которую не могут достичь обычные автоматические выключатели в пластиковом корпусе. Наш рубильник имеет диапазон номинальных токов от 100 до 4000 А, что позволяет легко удовлетворить требования к сверхсильному току и низковольтному распределению электроэнергии на заводах, в металлургии, химической промышленности и т. д. Для изоляции магистральных линий он, несомненно, является «большим парнем».

С дугогасительной крышкой и нагружаемым режимом работы: Оснащен специально разработанной глиняной дугогасительной крышкой, использующей принцип гашения дуги сеткой, он может быстро охлаждать и гасить дугу, возникающую во время открытия. Это означает, что вы можете безопасно открывать и закрывать нормальные токи нагрузки, не беспокоясь о повреждении контактов дугой, что значительно повышает безопасность и удобство эксплуатации.

Минимальная конструкция, нулевой процент отказов: отказ от сложных пружин, шатунов и электронных компонентов, он использует чистейшую механическую рычажную конструкцию. Эта конструкция в стиле «гантели» обеспечивает чрезвычайно низкий уровень отказов, практически не требует технического обслуживания и особенно подходит для сценариев изоляции, установленных в шкафах, которые эксплуатируются только один раз в несколько лет, что действительно обеспечивает принцип «просто установите и больше не беспокойтесь об этом».

Профессиональное производство

Как профессиональный производитель с обширным производственным опытом, Junray Electrical при производстве строго соблюдает национальные стандарты для низковольтных рубильников HD13. Мы прекрасно понимаем строгие требования к проводимости и изоляции при больших токах, поэтому не идем на компромиссы в выборе материалов.

Проводящие компоненты этого рубильника низкого напряжения изготовлены из высококачественных медных ножевых контактов с низким сопротивлением и отличной проводимостью. Они выделяют очень мало тепла при сильноточной работе и обладают высокой износостойкостью. Изоляционная опорная пластина изготовлена ​​из высокопрочного прессованного стекловолокна, которое обладает превосходными изоляционными свойствами и огнестойкостью, что гарантирует ее прочность даже в суровых промышленных условиях. Каждый переключатель перед отправкой с завода проходит строгие испытания на повышение температуры при включении, выдерживаемое напряжение промышленной частоты и механический срок службы, что гарантирует легкость и гибкость работы рычага, а также плотное и надежное соединение точек контакта.

Технические характеристики

Применимые сценарии

Распределение электроэнергии на заводе: изоляция и техническое обслуживание низковольтной стороны мощных трансформаторов и главных шин.

Распределение сильноточной энергии: ручное переключение чрезвычайно высоких токов в таких отраслях, как металлургия, гальваника и химическое машиностроение.

Сельское/временное электрораспределение: главные выключатели для сельскохозяйственных ирригационных насосных станций и временное электроснабжение на строительных площадках.

Изоляция при обслуживании: Являясь очевидной точкой отключения, она обеспечивает личную безопасность персонала, обслуживающего линии электропередачи.

Часто задаваемые вопросы

Вопрос: Чем этот рубильник отличается от обычного рубильника?

Ответ: Самая большая разница заключается в способности гашения дуги. Обычные рубильники не имеют дугогасительного кожуха и тянуть рубильник под нагрузкой строго запрещено, так как это может привести к возникновению опасных дуг; однако наш рубильник низкого напряжения оснащен специальной глиняной дугогасительной крышкой, которая позволяет безопасно отключать нормальные токи нагрузки. Рабочий диапазон шире и безопасность выше.

Вопрос: При токе 4000А не будет ли этот переключатель выделять чрезмерный нагрев?

Ответ: Мы использовали ножевые контакты из высококачественного медного сплава. Медь обладает чрезвычайно высокой проводимостью, а контактное сопротивление очень низкое. В сочетании с разумной конструкцией рассеивания тепла даже при полной нагрузке 4000 А повышение температуры можно контролировать в пределах диапазона национальных стандартов, обеспечивая долгосрочную стабильную работу.

Вопрос: Трудна ли операция?

Ответ: Этот продукт оснащен оптимизированным рычажным механизмом управления. За счет использования принципа рычага рабочий крутящий момент усиливается. Даже для выключателя большого размера с током 4000 А оператор может легко и без усилий выполнить действия по размыканию и включению без необходимости использования дополнительных инструментов.

Электрические услуги Джунрей

Выбирая Junray Electrical, вы получаете преимущество профессиональной команды из 50 человек, включая 5 штатных инженеров по расценкам, которые могут предоставить вам быстрые и точные индивидуальные услуги. Мы обещаем предложить глобальное быстрое реагирование 7×24 часа. Если вы ищете рубильник низкого напряжения, который выдерживает большие токи, недорогой и безопасный в эксплуатации, больше не сомневайтесь. Немедленно свяжитесь с нами, чтобы получить бесплатную техническую консультацию и расценки, и позвольте Junray Electrical построить для вас экономичную, безопасную и эффективную систему распределения электроэнергии.

Обзор проекта модернизации

I. Краткое описание проекта

Проект предполагает модернизацию и реконструкцию низковольтных распределительных шкафов цеха по производству строительных материалов. Цех оснащен мощными и ударопрочными нагрузками, такими как дробилки, ленточные конвейеры и воздушные компрессоры. В первоначальных низковольтных распределительных шкафах использовались только автоматические выключатели для входящих и отходящих цепей без независимых видимых точек изоляции. Во время планового технического обслуживания, замены шкафа или обслуживания кабелей использование исключительно размыкания автоматического выключателя делало невозможным визуально проверить полное отключение электроэнергии; это создавало значительные угрозы безопасности, такие как остаточное напряжение или случайная работа в цепях под напряжением, и не соответствовало стандартам обслуживания электробезопасности.

В целях соблюдения обязательных правил электробезопасности, требующих наличия видимой точки отключения для обслуживания, на входных и шинных цепях распределительных шкафов были установлены низковольтные рубильники серии HD13 (выполняющие функцию видимых разъединителей). Они служат барьерами безопасности, обеспечивая видимое отключение, безопасное обслуживание и надежную изоляцию.

II. Проблемы до модернизации

Отсутствие видимых точек отключения и небезопасное обслуживание: внутренние контакты выключателя не видны; размыкание выключателя не гарантирует 100% отключения питания, что создает риск сварки контактов, остаточного напряжения и случайного обслуживания цепей под напряжением.

Несоблюдение стандартов приемки электрооборудования: Правила распределения электроэнергии при низком напряжении прямо требуют, чтобы оборудование для распределения электроэнергии имело видимую механическую точку отключения; Конфигурации, основанные исключительно на автоматических выключателях, не проходят проверку безопасности.

Низкая надежность состояния отключения питания: внешний осмотр не может обнаружить неисправности автоматического выключателя или сварку контактов, что легко приводит к неправильной оценке обслуживающего персонала и потенциальным несчастным случаям с поражением электрическим током.

Низкая эффективность обслуживания и высокий риск. Отсутствие независимой изоляции означает, что локализованное обслуживание требует полного отключения системы, что приводит к обширным отключениям электроэнергии и значительным производственным потерям.

Отсутствие слоев защитной изоляции. Отсутствие первичного слоя физической изоляции делает систему уязвимой для коротких замыканий, которые могут вызвать обратный выход из строя вышестоящих переключателей, что указывает на неполную иерархию защиты.

III. План конфигурации оборудования

В соответствии со стандартами безопасности низковольтного распределения электроэнергии, а также потребностями технического обслуживания и эксплуатации мастерской, на входных и шинных цепях каждого распределительного шкафа установлены низковольтные рубильники открытого типа серии HD13. Они работают совместно с автоматическими выключателями, образуя стандартную двухуровневую конфигурацию: «защита автоматического выключателя + изоляция рубильника». Ключевые характеристики оборудования

Модель: HD13-400/31, HD13-600/31 Рубильник низковольтный 3-полюсный (с дугогасящим кожухом)

Номинальное напряжение: низковольтная система распределения электроэнергии 400 В.

Номинальный ток: 400–600 А (согласован с мощностью главной входной цепи мастерской)

Конструктивные особенности: видимый механический разрыв, дугогасительное устройство, изолирующее основание, высокопрочные медные контакты.

Операционная логика: при замыкании в цепь подается питание; открытие создает четко видимую точку отключения без остаточного напряжения

Рабочий режим: автоматический выключатель обеспечивает переключение нагрузки и защиту от короткого замыкания; рубильник используется исключительно для изоляции холостого хода

Конфигурация безопасности: изолированная рукоятка управления, механизм блокировки для предотвращения неправильного управления, защита от дуги (предотвращает искрение коротких замыканий).

IV. Особенности применения

Видимый разрыв обеспечивает абсолютную безопасность обслуживания: контакты полностью открываются при размыкании; Состояние отключения питания можно проверить визуально, что исключает риск остаточного напряжения или случайной работы под напряжением.

Соответствует обязательным национальным стандартам: Соответствует требованиям к распределению низкого напряжения для «четко видимой точки отключения» во время технического обслуживания; прошел надзор по технике безопасности и электромонтажные проверки с первой попытки.

Двухуровневая защита повышает надежность системы: автоматический выключатель обеспечивает защитное отключение, а рубильник обеспечивает физическую изоляцию; четкое разделение труда и иерархия устраняют риски отказа коммутатора.

Способность гашения дуги при переключении без нагрузки: Оснащен дугогасительным кожухом для обеспечения безопасного открытия/закрытия в условиях холостого хода без образования дуги или эрозии контактов.

Простая, не требующая обслуживания конструкция: чисто механическая конструкция обеспечивает низкий уровень отказов и стабильную проводимость; отсутствие перегрева и ослабления соединений при длительной эксплуатации.

V. Эксплуатационные результаты после модернизации

Устранение угроз безопасности при обслуживании: состояние отключения питания можно визуально подтвердить перед каждым заданием по техническому обслуживанию, что полностью предотвращает несчастные случаи при обслуживании под напряжением и поражение электрическим током; значительно повысилась безопасность эксплуатации.

Полное соответствие требованиям проверки: устраняет недостаток физической изоляции в низковольтной распределительной системе; Конфигурация оборудования полностью соответствует требованиям, что обеспечивает беспрепятственное прохождение проверок по стандартизации электробезопасности.

Точный контроль над масштабом отключения электроэнергии: позволяет независимо изолировать и обслуживать один шкаф без отключения всей секции шин, что эффективно минимизирует производственные потери. Стабильная работа системы: высококачественные медные контакты обеспечивают отличное соединение; при работе с полной нагрузкой не происходит перегрева, окисления или выхода из строя контактов.

Длительный срок службы и низкие затраты на эксплуатацию и техническое обслуживание. Чисто механическая конструкция долговечна и надежна, практически не требует технического обслуживания и обеспечивает безотказную долгосрочную работу.

VI. Краткое описание дела

Низковольтный рубильник (изолирующий выключатель HD13) является важным защитным разъединительным устройством для низковольтных распределительных шкафов, силовых шкафов и модернизации распределительных систем мастерских. Он не обеспечивает защиту цепи и не прерывает токи нагрузки; скорее, его основная функция заключается в обеспечении видимой точки механического отключения, служащей последней линией защиты безопасности во время технического обслуживания электрооборудования. Это обязательный компонент для всех проектов промышленного распределения электроэнергии, модернизации заводских объектов и проектов стандартизированной приемки, выступающий в качестве фундаментального элемента для обеспечения соответствия, безопасности, а также стандартизированной эксплуатации и технического обслуживания в низковольтных системах распределения электроэнергии.
