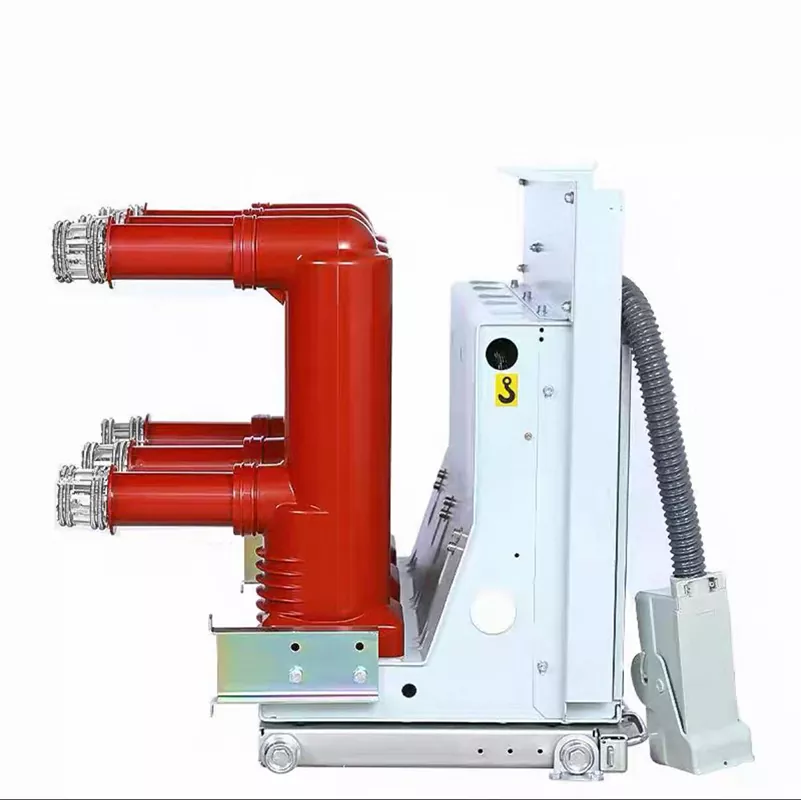

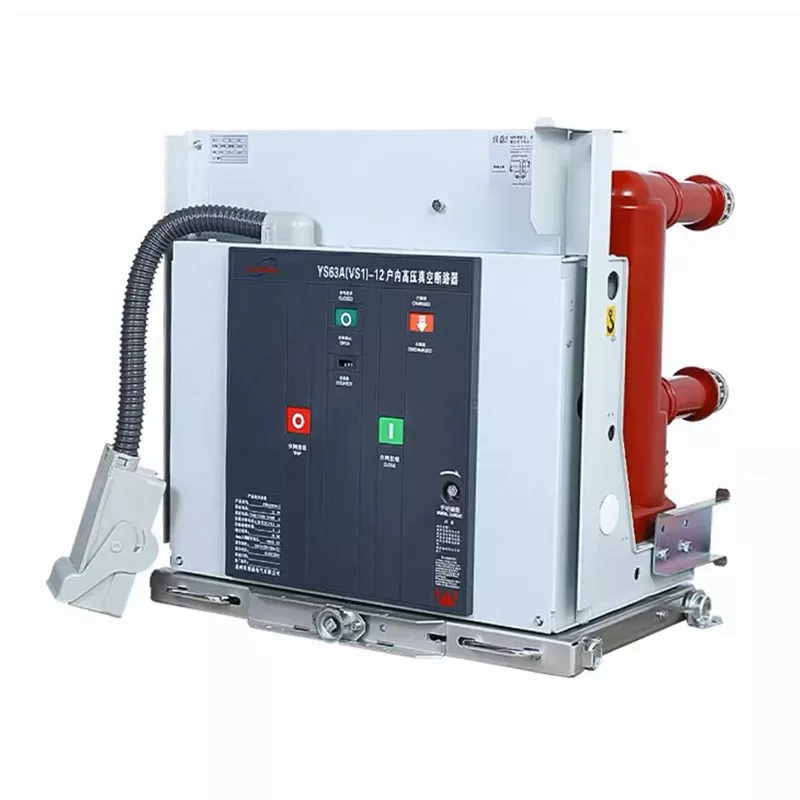

VS1 Вакуумный выключатель

Вас беспокоит, что в случае короткого замыкания на высоковольтной линии автоматический выключатель из-за недостаточной дугогасительной способности не сможет отключить ток, что приведет к возгоранию трансформатора или даже взрыву? В среде высокого напряжения 10 кВ энергия дуги огромна. Традиционные масляные выключатели или обычные выключатели уже не могут отвечать строгим требованиям безопасности современных электросетей. Вакуумный автоматический выключатель VS1 от Junray Electrical был специально разработан для решения этой основной проблемы. В качестве дугогасящей среды мы используем вакуум и используем его чрезвычайно высокую прочность изоляции и способность гашения дуги для быстрого гашения дуги в точке перехода тока через нуль. Это означает, что независимо от того, насколько серьезным является короткое замыкание на линии, оно может надежно отключить электропитание, предотвратить распространение повреждения и полностью устранить ваши опасения по поводу отключающей способности высокого напряжения.

Прерывание вакуумной дуги и точная защита

Основная конкурентоспособность вакуумного автоматического выключателя VS1 заключается в усовершенствованной конструкции камеры дугогасления и надежном пружинном приводном механизме:

Превосходная отключающая способность: благодаря использованию специальной вакуумной дугогасительной камеры контактор имеет низкое контактное сопротивление и короткую продолжительность дуги. По сравнению со старым оборудованием, оно может прерывать большие токи короткого замыкания (до 40 кА), идеально адаптируясь к суровым условиям высоковольтных линий 10 кВ, гарантируя, что оно по-прежнему может «разрываться и гаснуть» при экстремальных неисправностях.

Механизм двойной защиты: оснащен точными функциями защиты от перегрузки и короткого замыкания. При обнаружении отклонения от нормы в токе линии в сочетании с устройством релейной защиты оно может автоматически и быстро отключить цепь, эффективно защищая дорогостоящее высоковольтное оборудование, такое как трансформаторы и кабели, и предотвращая необратимые повреждения из-за перегрузки по току.

Стандартная совместимость: компактный по размеру, он может быть идеально установлен на транспортном средстве, что не только экономит внутреннее пространство распределительного шкафа, но также делает обслуживание и ремонт чрезвычайно удобными, а управление осуществляется простым вставлением или выдвижением.

Гарантия качества Junray Electrical

Как профессиональный производитель с глубокими техническими знаниями, Junray Electrical строго соблюдает национальные стандарты вакуумных выключателей VS1 во время производства. Наш завод оснащен современными линиями вакуумного литья и сборки, гарантирующими, что каждый автоматический выключатель соответствует промышленным стандартам.

Этот вакуумный автоматический выключатель VS1 оснащен высоконадежным пружинным рабочим механизмом с четким и точным действием размыкания и замыкания, длительным механическим сроком службы и чрезвычайно низким уровнем отказов. Каждый автоматический выключатель перед отправкой с завода проходит строгую отладку при включении питания, испытания на выдерживаемое напряжение промышленной частоты, испытания на сопротивление шлейфа и испытания механических характеристик, что обеспечивает стабильную работу при номинальных токах в диапазоне от 630 А до 3150 А, обеспечивая длительную защиту от высокого напряжения.

Технические характеристики

Применимые сценарии:

Промышленное распределение электроэнергии: шкафы ввода и вывода напряжения 10 кВ для заводов, защита больших двигателей и трансформаторов.

Коммерческие здания: Шкафы приема электроэнергии высокого напряжения для высотных зданий и офисных зданий.

Подстанции: Компоненты защиты основных зон различных внутренних подстанций напряжением 10 кВ.

Универсальное решение

Выбор Junray Electrical — это не просто выбор поставщика, а выбор надежного партнера по обеспечению безопасности при высоком напряжении. У нас есть профессиональная команда из 50 человек, включая 5 штатных инженеров по котировкам, которые могут предоставить вам быстрые и точные индивидуальные услуги.

Мы обещаем предложить глобальное быстрое реагирование 7×24 часа. Если вы ищете продукт, который идеально подойдет к шкафу KYN28, обладает высокой отключающей способностью и надежен, больше не сомневайтесь. Немедленно свяжитесь с нами, чтобы получить бесплатную техническую консультацию и расценки, и позвольте Junray Electrical построить для вас безопасную, стабильную и эффективную систему распределения электроэнергии.

Обзор проекта модернизации

I. Краткое описание проекта

Проект предполагает реконструкцию и реконструкцию высоковольтного распределительного устройства 10 кВ на подстанции 110 кВ индустриального парка. Существующие фидерные панели 10 кВ были оборудованы устаревшими вакуумными выключателями ранних моделей, которые находились в эксплуатации длительное время и страдали от старения механических механизмов. Проблемы на месте часто включали перегорание замыкающей катушки, заклинивание механизма, отказ накопителя энергии и отказ в работе во время неисправностей. При возникновении короткого замыкания переключатели не могли мгновенно устранить неисправность, что приводило к срабатыванию вышестоящих защитных устройств (симпатическое отключение). Это привело к массовым отключениям электроэнергии по всему региону, что серьезно повлияло на непрерывность производства и надежность электроснабжения распределительной сети. Устаревшие выключатели имели ухудшенную дугогасительную способность и механические характеристики, которые не соответствовали стандартам и не отвечали текущим эксплуатационным требованиям по частому переключению и быстрому устранению неисправностей в распределительной сети.

Для кардинального устранения рисков, связанных с выходом из строя, неправильной эксплуатацией и механическими дефектами распределительных устройств, а также для повышения возможностей устранения коротких замыканий все устаревшие выключатели на подстанции заменяются на внутренние высоковольтные вакуумные выключатели VS1. Они служат основными защитными выключателями в распределительной системе 10 кВ, обеспечивая переключение нагрузки, а также быстрое устранение перегрузок и коротких замыканий.

II. Проблемы до модернизации

Частое перегорание замыкающей катушки и заклинивание механизма: из-за неправильного включения вспомогательного выключателя и механических предельных отклонений цепь не отключалась сразу после завершения операции включения. Это приводило к тому, что катушка оставалась под напряжением и перегревалась, что приводило к перегоранию и частым сбоям в закрытии.

Отказ механизма накопления энергии и невозможность выполнения повторяющихся операций: старение или заклинивание микропереключателя накопления энергии и эрозия контактов не позволили автоматически накопить энергию после отпускания замыкающей пружины. Это ограничило установку единичными операциями и не соответствовало требованиям повторного включения.

Неспособность работать при коротком замыкании, вызывающая симпатическое отключение: ухудшение гашения дуги и недостаточная скорость размыкания препятствовали быстрому устранению неисправностей во время коротких замыканий в линии. Это привело к срабатыванию вышестоящих переключателей, тем самым расширив масштабы отключения электроэнергии.

Старение и перегрев тюльпанных контактов: Усталость и отжиг подвижных контактных пружин привели к недостаточной силе зажима. Длительная эксплуатация привела к увеличению сопротивления контактов, что привело к перегреву контактов и риску частичного разряда в периоды пиковой нагрузки. Высокая нагрузка на эксплуатацию и техническое обслуживание и низкий уровень прохождения испытаний: стареющее распределительное устройство демонстрирует превышение предельных механических характеристик и ухудшение изоляции; ежегодные профилактические испытания постоянно показывают несоответствие многих параметров стандартам, что делает невозможным полное устранение скрытых опасностей.

III. План конфигурации оборудования

В соответствии с нормами высоковольтного распределения 10 кВ и условиями эксплуатации подстанции проектом предусмотрена замена всех агрегатов на вакуумные выключатели стационарного/выкатного типа ВС1. В этих устройствах используются механизмы вакуумного гашения дуги и пружинные механизмы, обеспечивающие такие преимущества, как высокая рабочая скорость, длительный механический срок службы, полное гашение дуги и работа без обслуживания, а также служащие в качестве оборудования для защиты активной зоны распределительных линий 10 кВ.

Технические характеристики основного оборудования

Модель: VS1/1250A-25kA Внутренний высоковольтный вакуумный выключатель

Номинальное напряжение: 12 кВ (подходит для распределительных систем среднего напряжения 10 кВ)

Номинальный ток: 1250 А (соответствует требованиям по току для тяжелых нагрузок установки)

Ток отключения при коротком замыкании: 25 кА (способен быстро устранять серьезные замыкания между фазами и между фазами и землей)

Дугогасящая среда: прерыватель высокого вакуума (без свободных газов; нет риска возгорания или взрыва).

Рабочий механизм: встроенный пружинный механизм накопления энергии (стабильная скорость открытия/закрытия и отличные механические характеристики)

Функции защиты: Способность прерывать ток нагрузки, ток перегрузки и ток короткого замыкания; обладает настоящей способностью устранения неисправностей

Сопутствующие испытания: проверка после замены включает испытания механических характеристик, испытания изоляции на выдерживание напряжения, проверку сопротивления контура и полную проверку времени открытия/закрытия.

IV. Особенности конструкции и применения

Вакуумное гашение дуги – безопасно и безвредно: для гашения дуги используется среда высокого вакуума; не содержит масла или газа SF6 и не представляет риска возгорания или взрыва. Скорость гашения дуги намного превышает скорость у старых маломасляных выключателей, что обеспечивает чистое и тщательное устранение неисправностей.

Стабильный механизм – исключает перегорание катушки: оптимизированная логика вспомогательного переключателя и механические ограничители обеспечивают размыкание цепи в момент завершения операции замыкания, полностью решая распространенную проблему перегорания катушки, вызванную длительным включением питания.

Автоматическое накопление энергии – поддержка повторного включения: высокоточные микропереключатели накопления энергии обеспечивают чувствительную и надежную работу; автоматическое накопление энергии после закрытия соответствует требованиям повторного включения сети и сценариям частой эксплуатации. Превосходные контактные характеристики и контролируемое повышение температуры: конструкция зажима контакта «тюльпан» оптимизирована для обеспечения стабильного контактного сопротивления; при длительной работе с полной нагрузкой не происходит перегрева или частичной разрядки.

Не требует обслуживания и имеет сверхдлительный срок службы: вакуумный прерыватель обеспечивает стабильное уплотнение и минимальный механический износ, что исключает необходимость периодической пополнения запаса газа или замены масла, тем самым значительно снижая затраты на эксплуатацию и техническое обслуживание.

V. Результаты эксплуатации после модернизации

Полное устранение проблем, связанных с сбоями в работе и неправильной эксплуатацией: операции открытия и закрытия выполняются четко и четко, а все параметры механических характеристик соответствуют стандартам; проблем с заклиниванием механизма или выходом из строя накопителя энергии нет.

Предотвращение отключений на входе и локализация неисправностей: повреждения от короткого замыкания устраняются точно и быстро; локальный переключатель работает надежно, не вызывая срабатывания автоматических выключателей, что значительно повышает надежность электроснабжения.

Отсутствие перегрева оборудования и стабильная изоляция: сопротивление цепи находится в допустимых пределах, качество контактов превосходное; в периоды пиковой нагрузки в течение года не возникает перегрева или ненормального шума при разряде.

Надежная функция повторного включения: автоматическое повторное включение восстанавливает питание после кратковременных сбоев, эффективно сводя к минимуму продолжительность простоя для пользователей.

Успешные испытания и приемка: все испытания, включая механические характеристики, изоляцию, выдерживаемое напряжение и допустимую нагрузку по току, соответствуют стандартам; оборудование успешно прошло профилактические испытания и приемочные испытания энергокомпании.

VI. Краткое описание дела

Вакуумный выключатель VS1 служит защитным выключателем сердечника распределительного устройства 10 кВ и является основным устройством в распределительных сетях, способным отключать короткое замыкание. Ключевое отличие: хотя выключатель нагрузки FLN36 может только включать и отключать токи нагрузки, не имея возможности отключения при коротком замыкании, вакуумный выключатель VS1 может прерывать токи короткого замыкания, перегрузки и нагрузки, обеспечивая настоящую защиту. Обладая такими преимуществами, как гашение вакуумной дуги, стабильность механизма, работа без технического обслуживания, длительный срок службы, а также высокая безопасность и надежность, в настоящее время это наиболее широко используемое и стандартизированное высоковольтное распределительное устройство для промышленных и горнодобывающих объектов, жилых комплексов и подстанций.

Часто задаваемые вопросы

Вопрос: В каких типах шкафов можно использовать вакуумный автоматический выключатель VS1?

Ответ: Он в основном предназначен для распределительного устройства переменного тока в металлическом корпусе KYN28, а также может быть совместим с XGN2 и другими стационарными высоковольтными шкафами. Его стандартизированный размер и установочные отверстия обеспечивают идеальную совместимость с основными типами шкафов.

Вопрос: Требует ли вакуумная камера технического обслуживания?

Ответ: Вакуумный прерыватель не требует технического обслуживания. Он запечатан в изоляционном цилиндре и не подвержен влиянию внешней пыли и влаги. Требуются только регулярные проверки механических характеристик и испытания сопротивления контура, что значительно снижает объем работ по техническому обслуживанию.

Вопрос: Можно ли настроить номинальный ток и отключающую способность?

Ответ: Да, это возможно. Мы можем настроить различные уровни тока, такие как 630 А, 1250 А, 1600 А, 2000 А, 2500 А, 3150 А, а также различные отключающие способности, такие как 20 кА, 25 кА, 31,5 кА, 40 кА, в соответствии с требованиями вашего проекта, чтобы обеспечить точное соответствие параметрам вашей системы.
